Sensor de Cor TCS34725

O Sensor de Cor TCS34725 é uma solução robusta e eficiente para detectar e identificar cores com alta precisão. Ele utiliza o chip TCS34725, que combina um fotodiodo RGB sensível e um conversor analógico-digital de 16 bits, permitindo medir com clareza a intensidade das componentes vermelha, verde e azul refletidas por qualquer superfície.

Um dos seus maiores diferenciais é o filtro IR integrado, responsável por bloquear a interferência da luz infravermelha presente no ambiente. Isso garante leituras extremamente fiéis, mesmo em condições de iluminação adversas, tornando o módulo ideal para aplicações onde a precisão de cor é essencial.

Comunicação e Alimentação

A integração do sensor com plataformas microcontroladas é simples e eficiente graças ao uso da interface I2C, compatível com Arduino, ESP32, ESP8266, Raspberry Pi e outras placas similares.

Além disso, o módulo conta com um regulador de tensão de 3,3V, permitindo sua alimentação com tensões entre 3 e 5V DC, oferecendo maior flexibilidade no desenvolvimento de projetos.

Como funciona o Sensor de Cor TCS34725?

O funcionamento do sensor baseia-se na medição da quantidade de luz refletida pelo objeto em três canais distintos: vermelho (R), verde (G) e azul (B). Cada canal possui um fotodiodo dedicado que converte a intensidade luminosa em sinal elétrico.

Esses sinais são processados internamente pelo chip TCS34725 e disponibilizados de forma digital via I2C para o microcontrolador. O filtro IR embutido evita distorções causadas pela luz infravermelha, garantindo um padrão de leitura mais estável e próximo da cor real do objeto analisado.

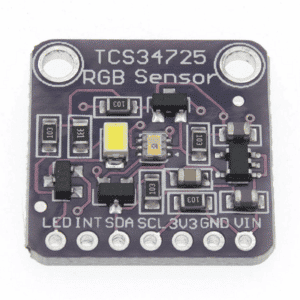

Pinagem do Sensor de Cor TCS34725

O módulo TCS34725 conta com os seguintes pinos:

• VIN: Pino de alimentação (3 a 5V), responsável por fornecer energia ao sensor.
• GND: Pino de terra (referência de GND).
• 3V3: Saída de 3,3V regulados, fornecida pelo próprio módulo (não usar como entrada).
• SCL: Linha de clock do barramento I2C.
• SDA: Linha de dados do barramento I2C.
• INT: Pino opcional de interrupção, usado para detecção automática de eventos quando configurado via software.
• LED: Controle do LED branco integrado; pode ser habilitado ou desabilitado conforme a necessidade da aplicação.

Aplicações

O Sensor de Cor TCS34725 é amplamente utilizado em projetos que demandam leitura precisa e estável de cores, incluindo:

• Sistemas de classificação ou separação de objetos por cor
• Robôs seguidores de linha com detecção de tonalidade
• Máquinas de triagem industrial
• Iluminação inteligente e controle de LEDs RGB
• Medição de intensidade luminosa para análise ambiental
• Interfaces interativas que respondem a mudanças de cor
• Equipamentos educacionais e demonstrativos de ótica e fotônica

A combinação de precisão, estabilidade e facilidade de uso torna o TCS34725 uma escolha ideal para aplicações profissionais e hobbyistas.

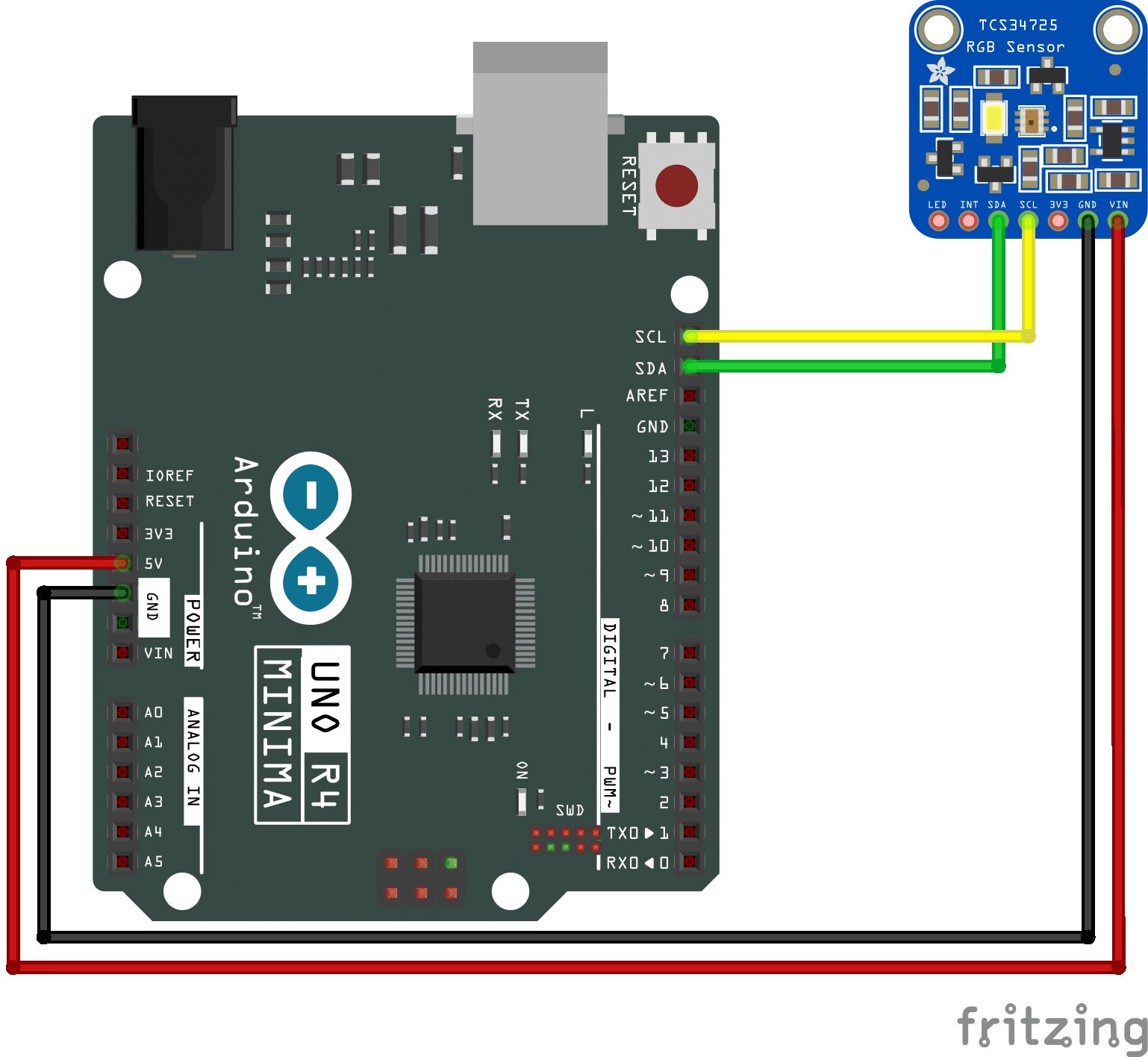

Como conectar o Sensor de Cor TCS34725 ao Arduino?

A ligação é simples e utiliza apenas quatro fios:

• Conecte VIN ao 5V ou 3,3V do Arduino
• Conecte GND ao GND
• Conecte SDA ao pino SDA do Arduino
• Conecte SCL ao pino SCL do Arduino

Para programar o sensor:

• Acesse Ferramentas → Gerenciar Bibliotecas no Arduino IDE
• Procure por Adafruit TCS34725 e instale a biblioteca
• Abra um exemplo em Arquivo → Exemplos → Adafruit TCS34725 Library

Envie o código para o Arduino e acompanhe os valores RGB pelo Monitor Serial

Especificações do Sensor de Cor TCS34725

• Modelo: TCS34725 (datasheet)
• Tensão de operação: 3 a 5
• Comunicação: I2C
• Melhor distância de detecção: 3 a 10mm
• Filtro IR integrado: Sim
• Dimensões: 21 x 21 mm

Acompanha

• 01 — Sensor de Cor TCS34725
• 01 — Barra de pinos
