Diodo

Diodo

Uma variedade de diodos para aprimorar seus circuitos eletrônicos estão disponíveis na MakerHero. Em nosso amplo catálogo de produtos, você terá acesso a opções com preços acessíveis, garantia de qualidade e emissão de nota fiscal. Amplie as possibilidades dos seus projetos ao explorar a diversidade de diodos disponíveis em nossa loja.

Mostrando 41–43 de 43 resultados

O que é um diodo?

Um diodo é um componente eletrônico de dois terminais que permite a passagem de corrente elétrica em apenas uma direção. Ele é construído com materiais semicondutores, geralmente silício ou germânio, e possui uma junção p-n. A junção p-n é formada pela combinação de uma região tipo p (positiva) e uma região tipo n (negativa) do material semicondutor.

A característica principal de um diodo é sua capacidade de permitir o fluxo de corrente elétrica quando polarizado no sentido direto (ânodo positivo e catodo negativo) e bloquear o fluxo quando polarizado no sentido inverso (anodo negativo e catodo positivo). Isso ocorre devido às propriedades elétricas da junção p-n, que possibilitam a condução de corrente quando os elétrons são injetados na região n e os “buracos” (faltas de elétrons) na região p.

Os diodos são utilizados em uma variedade de aplicações, como retificação de corrente alternada em fontes de alimentação, demodulação em comunicações, proteção contra inversão de polaridade e muitas outras aplicações na eletrônica. Existem diversos tipos de diodos, cada um projetado para atender a finalidades específicas.



Para que serve um diodo?

Os diodos têm várias aplicações em eletrônica devido às suas propriedades de permitir o fluxo de corrente elétrica em uma direção e bloqueá-lo na direção oposta. Aqui estão algumas das principais funções e aplicações dos diodos:

  • Retificação de Corrente Alternada (AC): Os diodos são frequentemente usados em circuitos retificadores para converter corrente alternada em corrente contínua, permitindo que a corrente flua apenas em uma direção.
  • Proteção contra Inversão de Polaridade: Colocar um diodo em série com um circuito eletrônico pode proteger os componentes sensíveis contra danos causados pela conexão incorreta da polaridade.
  • Demodulação em Comunicações: Em circuitos de rádio e comunicações, diodos são usados em demoduladores para recuperar sinais de áudio ou dados a partir de sinais modulados em amplitude ou frequência.
  • Estabilização de Tensão: Os diodos Zener são utilizados para fornecer uma tensão de referência constante em circuitos de regulação de tensão, garantindo uma tensão estável em determinados pontos do circuito.
  • Osciladores e Misturadores: Em circuitos de radiofrequência, diodos são usados em osciladores e misturadores para gerar ou modular sinais de alta frequência.
  • Sinalização em Circuitos Lógicos: Diodos são empregados em circuitos lógicos para realizar operações lógicas e fornecer sinalização em diferentes estados.
  • Diodos Emissor de Luz (LEDs): LEDs são dispositivos semicondutores que emitem luz quando a corrente elétrica passa por eles em uma determinada direção. Eles são um tipo específico de diodo e são amplamente utilizados em iluminação e sinalização.
  • Detecção de Luz: Fotodiodos, que são sensíveis à luz, são usados em aplicações como sensores de luz ambiente e em dispositivos de controle automático.

Essas são apenas algumas das diversas aplicações dos diodos, e sua versatilidade torna-os fundamentais em muitos circuitos eletrônicos.



Como testar um diodo?

Testar um diodo pode ser feito de diversas maneiras, dependendo dos recursos disponíveis. Aqui estão alguns métodos comuns para testar um diodo:

Multímetro (Modo de Diodo):

  • Configure o multímetro no modo de teste de diodo (geralmente indicado pelo símbolo de um diodo).
  • Conecte a ponta de prova vermelha (positiva) à extremidade anodo do diodo e a ponta de prova preta (negativa) à extremidade catodo.
  • O multímetro mostrará uma queda de tensão se o diodo estiver bom. Se estiver ruim, não haverá leitura ou a leitura será muito alta.

Multímetro (Modo de Resistência):

  • Configure o multímetro no modo de resistência.
  • Conecte as pontas de prova às extremidades do diodo, sem se preocupar com a polaridade.
  • Um diodo em boas condições deve mostrar uma resistência baixa em um sentido e alta no outro.

Teste de Continuidade:

  • Use o modo de continuidade do multímetro.
  • Conecte as pontas de prova às extremidades do diodo, novamente sem se preocupar com a polaridade.
  • O multímetro emitirá um sinal sonoro (ou exibirá “continuidade”) se o diodo estiver em boas condições.

Teste de Tensão com Fonte Externa:

  • Conecte uma fonte de tensão baixa (por exemplo, 3V) ao diodo, respeitando a polaridade.
  • Se o diodo estiver bom, uma pequena corrente fluirá e você poderá observar uma queda de tensão no diodo.

Lembre-se de que ao usar um multímetro, é importante desconectar o componente do circuito para obter resultados precisos. Além disso, os resultados podem variar dependendo do tipo de diodo (por exemplo, diodo comum, diodo Zener, LED). Certifique-se de consultar as especificações do diodo e as instruções do multímetro para obter melhores resultados.



Tipos de diodos

Existem vários tipos de diodos, cada um projetado para atender a finalidades específicas na eletrônica. Aqui estão alguns dos tipos mais comuns de diodos:

Um dos tipos mais comuns é o diodo retificador, utilizado para converter corrente alternada (CA) em corrente contínua (CC) em circuitos retificadores. Pode ser diodo de retificação meia onda ou onda completa. Exemplos comuns dentro desta categoria é o diodo 1N4007 e o 1N4148.

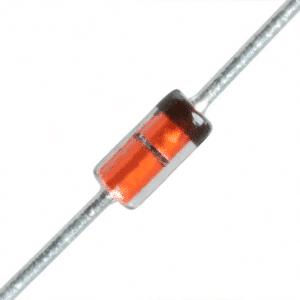

Outro tipo é o diodo Zener, que opera em sua tensão de Zener específica, mantendo uma tensão constante em certas condições. É comumente usado em reguladores de tensão e circuitos de estabilização.

Há também o diodo Schottky, que possui uma queda de tensão menor do que os diodos convencionais devido à sua rápida resposta e construção com material semicondutor de barreira Schottky. É frequentemente utilizado em aplicações de alta frequência.

O diodo emissor de luz (LED) é um componente semicondutor que emite luz quando a corrente elétrica passa por ele. É amplamente utilizado em iluminação, sinalização e displays.

Há também os lasers de diodo, por sua vez, são dispositivos que convertem energia elétrica diretamente em luz coerente. Ao contrário dos lasers convencionais, os lasers de diodo utilizam diodos semicondutores como meio ativo para a emissão de luz. Esses lasers são amplamente utilizados em telecomunicações, leitores de CDs e DVDs, bem como em aplicações médicas e industriais.

O diodo de tunelamento é um componente eletrônico que explora o fenômeno do tunelamento quântico. Esse diodo é empregado em aplicações de alta frequência, como osciladores e amplificadores de micro-ondas.

Quanto ao diodo alternador, ele é um componente especializado em microeletrônica utilizado para gerar sinais de alta frequência. Operando em um regime de alternância entre condução e corte, o diodo alternador produz uma forma de onda de saída rica em harmônicos.

Além dos tipos mencionados anteriormente, é possível distinguir os diodos com base em sua montagem ou no material utilizado na fabricação:

Os diodos SMD (Surface Mount Device) e PTH (Through-Hole) representam diferentes métodos de montagem em placas de circuito. Os diodos SMD são projetados para montagem superficial, ocupando menos espaço e permitindo a automação no processo de montagem.

Já os diodos PTH têm pinos que atravessam o PCB, proporcionando uma conexão mais robusta, sendo comumente utilizados em aplicações onde a confiabilidade mecânica é crucial.

No que diz respeito aos materiais semicondutores, os diodos de germânio e silício são dois tipos distintos. Os diodos de germânio, embora menos comuns atualmente, possuem uma queda de tensão mais baixa em comparação com os de silício, sendo utilizados em aplicações específicas, como em amplificadores de áudio de alta fidelidade.

Por outro lado, os diodos de silício são mais prevalentes e oferecem uma maior resistência térmica, sendo amplamente empregados em uma variedade de aplicações eletrônicas, desde retificadores até circuitos integrados complexos. A escolha entre germânio e silício depende das características desejadas para a aplicação específica em questão.
