Fusível de Vidro

Na MakerHero, você encontra uma grande seleção de fusíveis de vidro, perfeitos para proteger seus circuitos eletrônicos e equipamentos contra sobrecargas e curtos-circuitos. Nosso catálogo apresenta fusíveis de vidro de alta qualidade, assegurando um desempenho confiável e uma proteção eficaz em diversas aplicações, sempre com a garantia de nota fiscal. Explore nossas opções de fusíveis de vidro e descubra como podemos ajudar a manter seus dispositivos funcionando com segurança e eficiência!

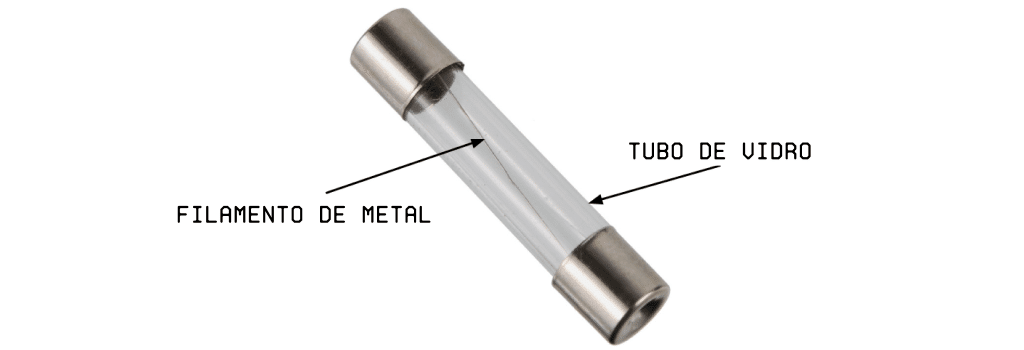

O que é fusível de vidro?

O fusível de vidro é um dispositivo de proteção utilizado em circuitos elétricos e eletrônicos para prevenir danos causados por sobrecargas de corrente. Ele é composto por um filamento de metal fino, encapsulado em um tubo cilíndrico de vidro transparente, que permite visualizar o estado do filamento.

Quando a corrente elétrica que passa pelo circuito ultrapassa o limite máximo suportado pelo fusível de vidro, o filamento se aquece e derrete, interrompendo o fluxo de corrente e protegendo os componentes eletrônicos de possíveis danos.

Os fusíveis de vidro estão disponíveis em diferentes tamanhos e classificações de corrente: existe por exemplo o fusível de vidro 10A, projetado para suportar correntes de até 10 amperes.

Funcionamento do fusível de vidro

O fusível de vidro funciona como um elemento de proteção que impede danos aos componentes de um circuito elétrico em situações de sobrecarga ou curto-circuito. Ele é composto por um filamento metálico que se encontra dentro de um tubo de vidro transparente. Quando a corrente elétrica que passa pelo fusível de vidro excede o valor nominal para o qual o fusível de vidro foi projetado, o filamento metálico se aquece rapidamente devido ao aumento da resistência elétrica.

Se a corrente continuar a exceder o limite especificado, o calor gerado fará com que o filamento se funda, interrompendo imediatamente o fluxo de corrente elétrica no circuito. Este rompimento protege os outros componentes do circuito, evitando danos causados por excesso de corrente, aquecimento excessivo ou curtos-circuitos que poderiam resultar em falhas catastróficas, incêndios ou outros perigos.

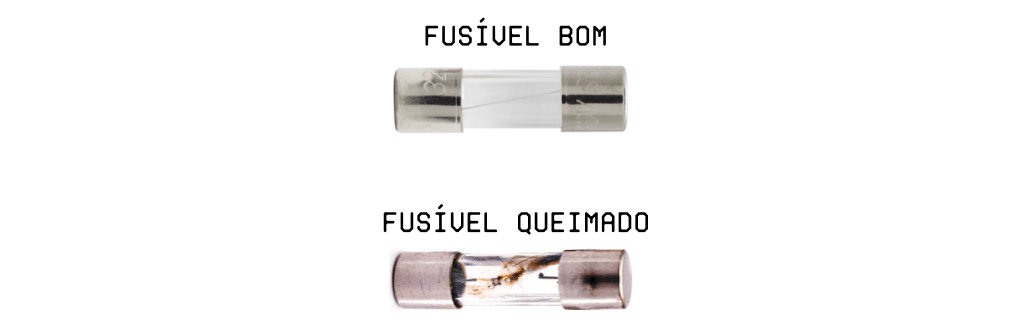

Além de sua função de proteção, o vidro transparente do fusível permite a inspeção visual do filamento, facilitando a identificação de um fusível de vidro queimado. Quando o filamento está intacto, o fusível de vidro está em boas condições; se o filamento estiver rompido, o fusível de vidro deverá ser substituído. A reposição do fusível de vidro deve ser feita por outro de mesma classificação para garantir a proteção adequada do circuito.

Aplicação do fusível de vidro

Os fusíveis de vidro são amplamente utilizados em diversas aplicações para proteger circuitos elétricos e eletrônicos contra sobrecargas e curtos-circuitos. Aqui estão algumas das principais áreas onde os fusíveis de vidro são empregados:

• Equipamentos Eletrônicos de Consumo: Em dispositivos como televisores, rádios, computadores e outros aparelhos eletrônicos, os fusíveis de vidro ajudam a proteger os circuitos internos contra danos causados por picos de corrente ou falhas no fornecimento de energia.
• Automóveis: No setor automotivo, os fusíveis de vidro são frequentemente encontrados em sistemas elétricos de veículos, como iluminação, sistemas de áudio e outros componentes eletrônicos. Eles garantem a proteção contra sobrecargas e curtos-circuitos, ajudando a manter a segurança e o bom funcionamento dos sistemas do carro.
• Eletrodomésticos: Aparelhos como micro-ondas, cafeteiras, aspiradores de pó e outros eletrodomésticos utilizam fusíveis de vidro para proteger seus circuitos internos. Isso assegura que o aparelho continue funcionando de forma segura e confiável, evitando danos em caso de falhas elétricas.
• Equipamentos de Informática e Telecomunicações: Em servidores, roteadores, switches e outros equipamentos de rede, os fusíveis de vidro são usados para proteger contra variações inesperadas de corrente e garantir a continuidade do funcionamento dos sistemas de comunicação.
• Instrumentos de Medição e Teste: Em equipamentos de medição e teste, os fusíveis de vidro são empregados para proteger os circuitos sensíveis contra picos de corrente que poderiam danificar os componentes e comprometer a precisão das medições.
• Sistemas de Energia e Iluminação: Em alguns sistemas de energia e iluminação, especialmente em projetos personalizados e aplicações industriais, os fusíveis de vidro são utilizados para proteger circuitos contra sobrecargas e garantir uma operação segura e estável.

Como testar um fusível de vidro?

Testar um fusível de vidro é um procedimento simples que pode ajudar a verificar se ele está funcionando corretamente e se ainda oferece proteção adequada para o circuito. Para realizar o teste, você precisará de um multímetro, que é um instrumento que mede resistência, tensão e continuidade elétrica.

Aqui estão os passos para testar um fusível de vidro:

• Desligue o Equipamento: Antes de iniciar o teste, certifique-se de que o equipamento ou circuito onde o fusível de vidro está instalado esteja desligado e desconectado da fonte de energia para evitar qualquer risco de choque elétrico.
• Remova o Fusível de Vidro do Circuito: Para garantir precisão nos testes e evitar interferências de outros componentes, é recomendável remover o fusível de vidro do circuito ou dispositivo. No caso de fusíveis instalados em suportes, retire o fusível de vidro cuidadosamente do suporte.
• Configure o Multímetro para Teste de Continuidade ou Resistência: Coloque o multímetro na função de teste de continuidade ou resistência. Se o multímetro tiver a função de continuidade, ele emitirá um sinal sonoro quando houver continuidade elétrica. Se você estiver usando a função de resistência, ele mostrará a resistência do fusível em ohms.
• Teste de Continuidade: Coloque uma ponta de prova do multímetro em cada terminal do fusível de vidro. Se o fusível de vidro estiver em bom estado, o multímetro emitirá um sinal sonoro, indicando que há continuidade elétrica através do fusível. Se não houver sinal sonoro, isso indica que o fusível de vidro está queimado ou rompido.
• Teste de Resistência: Se estiver usando a função de resistência, o multímetro deve exibir uma leitura muito baixa (próxima a zero ohms) se o fusível de vidro estiver intacto. Se o fusível de vidro estiver queimado, o multímetro mostrará uma leitura infinita (ou “OL” para sobrecarga), indicando que o circuito está aberto.
• Inspecione Visualmente o Fusível de Vidro: Além do teste com multímetro, inspecione o fusível de vidro visualmente. Se o filamento interno estiver rompido ou se houver qualquer sinal de escurecimento ou danos no vidro, o fusível de vidro está queimado e deve ser substituído.
• Substitua o Fusível de Vidro se Necessário: Se o fusível de vidro estiver queimado ou danificado, substitua-o por um fusível de vidro com as mesmas especificações de corrente e tensão para garantir a proteção adequada do circuito.

Onde comprar fusível de vidro?

Você pode encontrar fusíveis de vidro em diversas lojas e distribuidores, mas se você procura uma opção confiável e conveniente, a MakerHero é a escolha ideal. Na MakerHero, oferecemos uma ampla gama de fusíveis de vidro de alta qualidade, ideais para proteger seus circuitos e dispositivos eletrônicos com eficiência e segurança. Nossa seleção inclui diversas especificações para atender às suas necessidades específicas.

Abaixo temos os valores comerciais do fusível de vidro – tabela:

É sempre importante verificar a corrente e a tensão suportadas pelo fusível de vidro, informações que estão gravadas no terminal do componente, para garantir que ele ofereça a proteção adequada ao seu circuito e funcione corretamente. Por exemplo, um fusível de vidro 250V, possui em um dos terminais a indicação da máxima tensão suportada.
