Acelerômetro e Giroscópio 3 Eixos MPU-6050

Acelerômetro e Giroscópio 3 Eixos MPU-6050

O MPU 6050 é um sensor de acelerômetro e giroscópio de seis eixos integrados em um único chip, oferecendo 6 graus de liberdade (6DOF). Com três eixos para o acelerômetro e três eixos para o giroscópio, proporciona uma ampla gama de detecção de movimento e orientação. Além disso, o módulo GY-521 inclui um sensor de temperatura embutido, permitindo medições precisas na faixa de -40°C a +85°C.

Sua alta precisão é garantida pelo conversor analógico-digital de 16 bits para cada canal, capturando simultaneamente os canais X, Y e Z. O MPU-6050 é amplamente utilizado em uma variedade de aplicações, incluindo dispositivos de navegação inercial, estabilização de câmeras, robótica e controle de movimento em jogos e realidade virtual.

Como funciona o Acelerômetro e Giroscópio 3 Eixos MPU-6050?

O MPU 6050, um sensor de seis eixos, compreende um acelerômetro e um giroscópio MEMS (Micro-Electro-Mechanical Systems) integrados em um único chip. Funciona medindo as forças de aceleração lineares em três eixos (X, Y e Z) com o acelerômetro e as taxas de rotação em torno desses mesmos eixos com o giroscópio.

O acelerômetro detecta mudanças na velocidade de movimento, enquanto o giroscópio mede a velocidade angular ou taxa de rotação. Essas informações combinadas fornecem dados precisos sobre a orientação e movimento do dispositivo em todas as direções tridimensionais. Esses dados são então processados e convertidos em sinais digitais pelo MPU-6050, tornando-os disponíveis para serem lidos e utilizados por um microcontrolador ou outro dispositivo de processamento de dados.

Pinagem do Acelerômetro e Giroscópio 3 Eixos MPU-6050

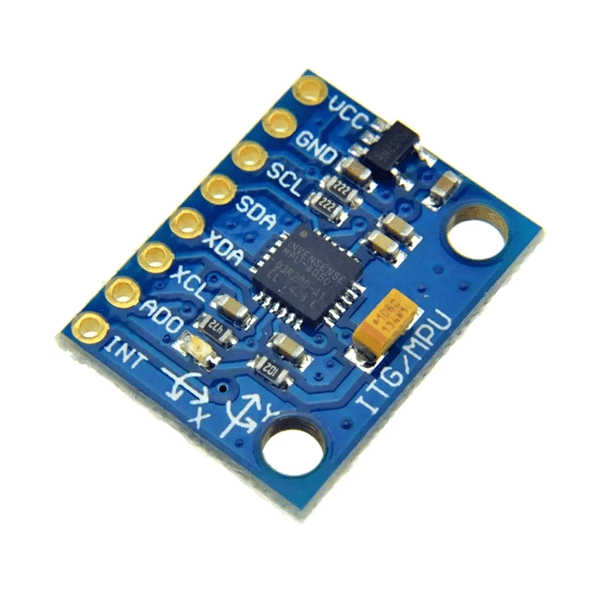

O sensor MPU6050 é comumente encontrado em um módulo como o GY-521, que possui pinos para facilitar a conexão. Os pinos típicos encontrados no MPU-6050 são:

• VCC: Pino de alimentação, geralmente conectado a uma fonte de energia de 3.3V ou 5V.
• GND: Pino de terra, conectado ao terra do sistema.
• SCL: Pino de Clock Serial, usado para comunicação I2C.
• SDA: Pino de Dados Serial, também usado para comunicação I2C.
• XDA: Saída de dados auxiliar para comunicação I2C.
• XCL: Clock auxiliar para comunicação I2C.
• AD0: Pino de endereço. Pode ser usado para alterar o endereço I2C do dispositivo.
• INT: Pino de interrupção, usado para notificar o microcontrolador sobre eventos como detecção de movimento.

Aplicações

Com seus sensores de acelerômetro e giroscópio de três eixos, tem diversas aplicações. É amplamente utilizado em dispositivos de navegação inercial, estabilização de câmeras, controle de movimento em jogos e realidade virtual, detecção de quedas em dispositivos portáteis, incluindo smartphones e wearables.

Além disso, é empregado em robótica para detecção de movimento e orientação, controle de drones, monitoramento de vibração em estruturas e análise de gestos em dispositivos de interface humano-máquina. Sua capacidade de fornecer informações precisas sobre movimento e orientação o torna uma escolha essencial em uma variedade de aplicações que exigem controle e monitoramento dinâmico.

Como conectar o Acelerômetro e Giroscópio 3 Eixos MPU-6050 ao Arduino?

Conectar o Acelerômetro e Giroscópio MPU6050 ao Arduino é relativamente simples e requer apenas alguns passos. Aqui está um guia passo a passo para ajudá-lo a fazer isso:

• Identifique os pinos do MPU-6050. Ele possui 8 pinos.
• Conecte o pino VCC do MPU-6050 ao pino 5V do Arduino.
• Conecte o pino GND do MPU-6050 ao pino GND do Arduino.
• Conecte o pino SDA do MPU-6050 ao pino SDA do Arduino (A4 no Arduino Uno).
• Conecte o pino SCL do MPU-6050 ao pino SCL do Arduino (A5 no Arduino Uno).

• Antes de começar a programar, você precisará instalar a biblioteca Adafruit MPU6050. Você pode fazer isso no Arduino IDE indo para “Ferramentas” -> “Gerenciar Bibliotecas”.
• Na janela “Bibliotecas”, procure por “MPU6050” e instale a biblioteca “MPU6050” da Adafruit.
• Depois vá em “Arquivo” -> “Exemplos” -> “Adafruit MPU6050” e selecione o exemplo basic_readings.
• Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os dados do acelerômetro e giroscópio sendo impressos.

para mais informações, acesse o post Tutorial: Acelerômetro MPU6050 com Arduino.

Especificações do Acelerômetro e Giroscópio 3 Eixos MPU-6050

• Acelerômetro e Giroscópio 3 Eixos
• Módulo: GY-521 (datasheet)
• Chip: MPU-6050 (datasheet)
• Tensão de Operação: 3,3 – 5 V
• Conversor AD 16 bits
• Comunicação: Protocolo padrão I2C
• Faixa do Giroscópio: ±250, 500, 1000, 2000 º/s
• Faixa do Acelerômetro: ±2, ±4, ±8, ±16 g
• Faixa do Sensor de Temperatura: -40°C a +85°C
• Taxa de amostragem: Até 8 kHz
• Temperatura de operação:  -40ºC a +85ºC
• Dimensões: 20 mm x 16 mm x 1 mm

Acompanha

• 01 – Acelerômetro e Giroscópio 3 Eixos MPU-6050
• 01 – Barra de Pinos 90 Graus
• 01 – Barra de Pinos 180 Graus
