A Arduino Nano R4 combina a potência do microcontrolador Renesas RA4M1 com o formato compacto da família Nano, oferecendo desempenho confiável para IoT, automação, robótica e projetos embarcados.
Com USB-C, Qwiic integrado, suporte a CAN bus, DAC e OPAMP, a Nano R4 é ideal para prototipagem rápida e produtos compactos prontos para produção.
Principais características:
Microcontrolador Renesas RA4M1, Cortex-M4 48 MHz
Compacta e pronta para produção (vias casteladas)
Conector Qwiic para expansão rápida
LED RGB programável para feedback visual
21 pinos digitais e 8 entradas analógicas
DAC e OPAMP integrados
Comprando com a MakerHero você tem garantia e suporte técnico especializado.
Disponibilidade:
Em estoque
R$169,90R$134,903X DE R$44,97 sem jurosR$128,15no PIX
Nano R4 | Compacta, potente e pronta para produção
A Arduino Nano R4 traz o desempenho do microcontrolador Renesas RA4M1 com núcleo Arm® Cortex®-M4 de 32 bits em um formato compacto e versátil. Com design otimizado e vias casteladas, ela é ideal para integração direta em placas personalizadas, facilitando a transição do protótipo para a produção.
Seu formato mantém a compatibilidade com a família Nano e inclui recursos modernos como conector USB-C, suporte a barramento CAN e conector Qwiic, permitindo o uso de sensores e módulos com comunicação I2C de forma simples e confiável.
Conheça a nova Arduino Nano R4!
Alta performance com RA4M1
No coração da Arduino Nano R4 está o poderoso microcontrolador Renesas RA4M1, baseado em um núcleo Arm® Cortex®-M4 de 32 bits rodando a 48 MHz. Essa combinação garante processamento rápido, baixo consumo de energia e suporte a aplicações complexas — desde controle de motores até automação industrial.
Com 256 KB de memória Flash, 32 KB de RAM e 8 KB de EEPROM, a Nano R4 oferece desempenho confiável para projetos que exigem resposta precisa e estabilidade contínua, mantendo a simplicidade e a flexibilidade do ecossistema Arduino.
Recursos avançados para aplicações industriais e automação
A Arduino Nano R4 se destaca pela ampla gama de recursos analógicos e de comunicação. Ela conta com 8 entradas analógicas, 1 DAC de 12 bits e um amplificador operacional (OPAMP) integrado, ideais para condicionamento de sinais e aplicações que exigem medições precisas. Além disso, o suporte ao barramento CAN, UART, SPI e duas interfaces I2C (incluindo um conector Qwiic) permite fácil integração com sensores, atuadores e outros dispositivos inteligentes.
Essa versatilidade torna a Nano R4 uma excelente escolha para projetos de automação, instrumentação e controle, onde a confiabilidade e a comunicação entre múltiplos módulos são fundamentais.
Versatilidade para prototipagem e integração rápida
A Arduino Nano R4 foi projetada para facilitar a transição do protótipo para a produção. Seu design compacto (45 x 18mm) e os pinos com vias casteladas permitem soldagem direta em placas personalizadas, garantindo montagem robusta e economia de espaço em produtos finais.
Além disso, o layout de componentes em um único lado da placa simplifica o processo de fabricação e integração em projetos industriais ou comerciais. O conector USB-C oferece alimentação e comunicação de forma prática, enquanto o LED RGB programável facilita o monitoramento de status do sistema, proporcionando uma experiência mais intuitiva e funcional durante o desenvolvimento.
Especificações do Arduino Nano R4
Microcontrolador: Renesas RA4M1
Velocidade do clock: 48MHz
Pinos I/O Digitais: 21 (6 podem ser usados com PWM)
A Arduino Nano R4 é totalmente compatível com o Arduino IDE 2.0+ e reconhecida automaticamente via USB-C, permitindo programar e fazer upload de sketches com praticidade. Utilizando o mesmo núcleo da família UNO R4, ela garante transição fácil de projetos e compatibilidade com bibliotecas já conhecidas.
Equipada com o microcontrolador Renesas RA4M1, a Nano R4 oferece recursos avançados como DAC de 12 bits, OPAMPs integrados e RTC, além de suporte ao Arduino CLI para fluxos profissionais. O conector Qwiic integrado permite expandir rapidamente seus projetos via I2C, tornando a Nano R4 ideal tanto para prototipagem quanto para aplicações embarcadas e de produção.

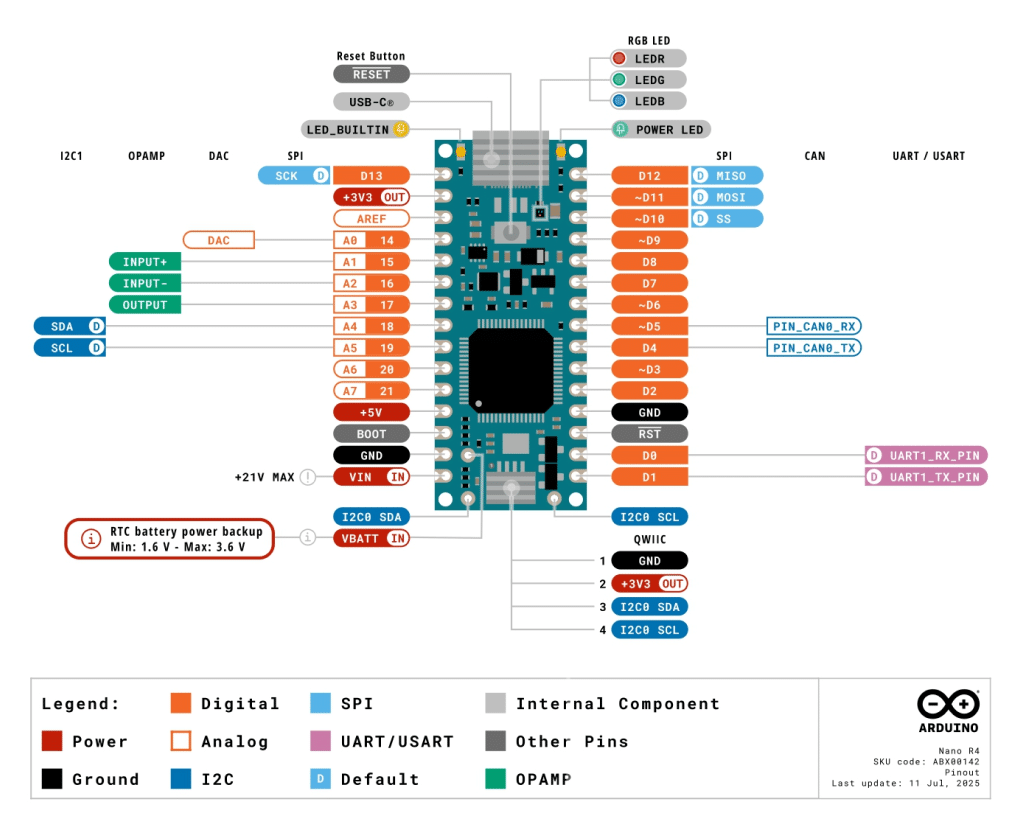

Pinout do Arduino Nano R4
A Nano R4 mantém o formato compacto da família Nano, com 21 pinos digitais e 8 entradas analógicas, oferecendo flexibilidade para controlar sensores, atuadores e outros periféricos. A placa também inclui 1 DAC de 12 bits e 3 amplificadores operacionais integrados (OPAMP), além de suporte a interrupções externas e comunicação via UART, SPI, I2C/Qwiic e CAN.
Os conectores especiais, como o Qwiic e as vias casteladas, permitem integração rápida com módulos Modulino, sensores, displays e outros dispositivos, enquanto o LED RGB embarcado fornece feedback visual direto. Com esse layout compacto e completo, a placa é ideal para projetos embarcados, automação, robótica compacta e prototipagem avançada.
Alimentação do Arduino Nano R4
A Arduino Nano R4 pode ser alimentada de forma flexível, garantindo estabilidade e segurança para projetos compactos ou complexos. A placa aceita tensão de 6 a 21V pelo pino VIN, que é regulada internamente para 5V, ou alimentação direta via USB-C, fornecendo 5V ao sistema. Todos os pinos GPIO operam em 5V e podem fornecer ou receber até 8mA por pino.
Os principais pinos de alimentação são:
VIN: entrada para fonte externa alternativa ao USB-C.
5V: saída de tensão regulada fornecida pelo regulador interno.
GND: pinos terra.
VBAT: para alimentar o relógio interno (RTC) quando a placa está desligada.
Entradas e Saídas do Arduino Nano R4
Cada um dos 21 pinos digitais do Arduino Nano R4 pode ser utilizado como uma entrada ou saída por meio das funções pinMode(), digitalWrite ()e digitalRead(). Todos os pinos operam em 5V, podendo fornecer ou receber até 8mA, e alguns possuem funções especializadas:
Serial: UART dedicado para comunicação serial.
Interruptores Externos: pinos configuráveis para disparar interrupções externas.
SPI: pino dedicado para comunicação SPI, compatível com a biblioteca SPI.
CAN: suporte a comunicação CAN BUS através de transceptor externo.
LED: LED programável integrado para feedback visual.
I2C/Qwiic: pinos dedicados à comunicação I²C e ao conector Qwiic.
DAC: saída analógica de 12 bits no pino A0.
OPAMP: pinos A1, A2 e A3 para amplificação e condicionamento de sinais.
RTC (VBAT): entrada para alimentação do relógio em tempo real.
A placa Arduino Nano R4 possui 8 entradas analógicas (A0 a A7) e 1 saída analógica (DAC), permitindo leituras precisas de sensores e controle de sinais. Além disso, oferece pinos PWM, OPAMPs, interrupções externas e múltiplas interfaces de comunicação, garantindo flexibilidade para aplicações de prototipagem, automação, robótica e projetos compactos.
