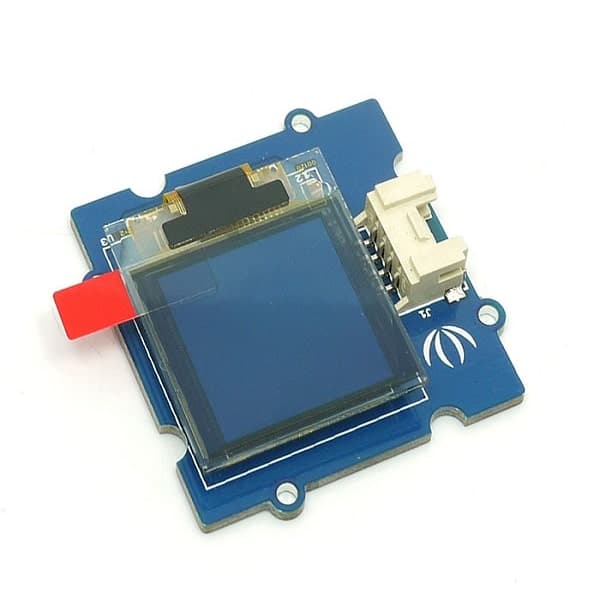

Display OLED 1.12” I2C Grove
REF: 5LE62

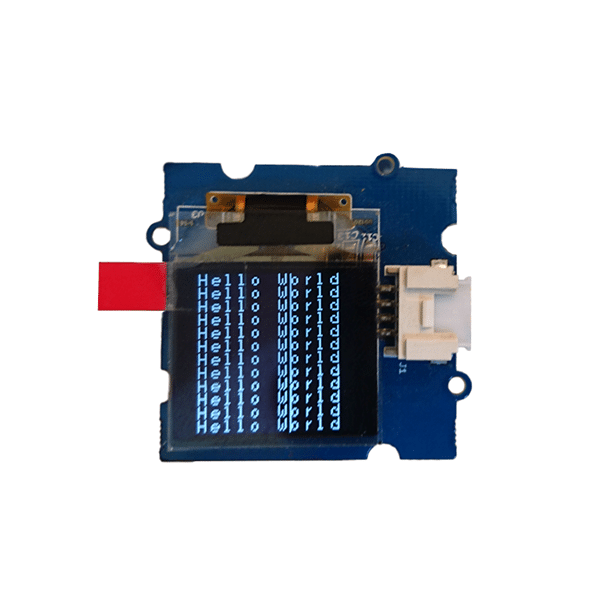

O Display OLED 1.12” I2C Grove é o produto perfeito para quem precisa de um display pequeno com exibição de cor na escala de cinza. Com ele é possível visualizar pouca informação com muita nitidez.
Principais características:
- Resolução de 128×128 pixels
- Visualização de pouca informação com muita nitidez
- Comunicação através do protocolo I2C
- Pode ser utilizado com placas como Arduino e Raspberry
Em estoque
R$139,90 R$99,90
1X DE R$99,90 sem juros R$94,90 no PIX
Em estoque
Display OLED Grove | Chip Driver SH1107G garante o ótimo funcionamento do Display
O Display OLED 1.12” Grove usa o chip de driver SH1107G, que é o responsável por gerenciar a exibição, e a comunicação da placa de desenvolvimento com o display é feita pelo protocolo I2C, através do padrão Grove.
Este Display é o produto perfeito para quem precisa de uma alternativa pequena com exibição de cor na escala de cinza. Sua tela mede 1,12 polegadas e possui resolução de 128×128 pixels (versão 2.0). Com ele é possível visualizar pouca informação com muita nitidez, visto que a tela usa tecnologia OLED, então não há luz de fundo e o contraste é muito alto.
Displays OLED são painéis visuais eletrônicos que usam diodos emissores de luz orgânicos (ou Organic Light-Emitting Diodes, sigla em inglês para OLED) como sua fonte de iluminação principal. Com o uso desta tecnologia, não há necessidade de utilização de luz de fundo (backlight), o que torna esse display extremamente econômico em termos de consumo de energia.
Confira todos os modelos que temos no nosso catálogo de Display OLED!
Pinout do Display OLED
O display OLED tem 4 pinos que permitem gerenciar a exibição. Ele é alimentado pelo microcontrolador e conecta-se ao barramento I2C. Entenda o pinout do Display através da imagem e legenda abaixo:
CABO AMARELO – SCL: Sinal de clock
CABO BRANCO – SDA: Sinal de dados
CABO VERMELHO – VCC: Fonte de alimentação (3.3V ~ 5V)
CABO PRETO -GND: Pino terra
Display 1.12” I2C | Um dispositivo, diversas aplicações
As telas OLED são frequentemente utilizadas em dispositivos digitais, como sistemas de televisão de ponta, monitores de computador, sistemas de bolso, como telefones Android, reprodutores de mídia, câmeras digitais e consoles de jogos portáteis.
Além das variadas aplicações, também é possível utilizar o Display OLED juntamente com placas como Arduino e Raspberry Pi.
Especificações
– Chip: SH1107G (datasheet)
– Grove compatível
– Interface: I2C
– Versão: 2.1
– Tensão de operaçã0: 3,3 V
– Tamanho da tela: 1,12 polegadas
– Resolução: 128 x 128 pixels
– Cor: Escala de cinza (16 tons)
– Suporta exibição de cores normal e inversa
– Suporta rolagem horizontal contínua
Documentação
Acompanha:
01 – Display OLED 1.12” V2 I2C Grove
01 – Cabo Grove
