Filtro Snubber RC para Proteção de Relés

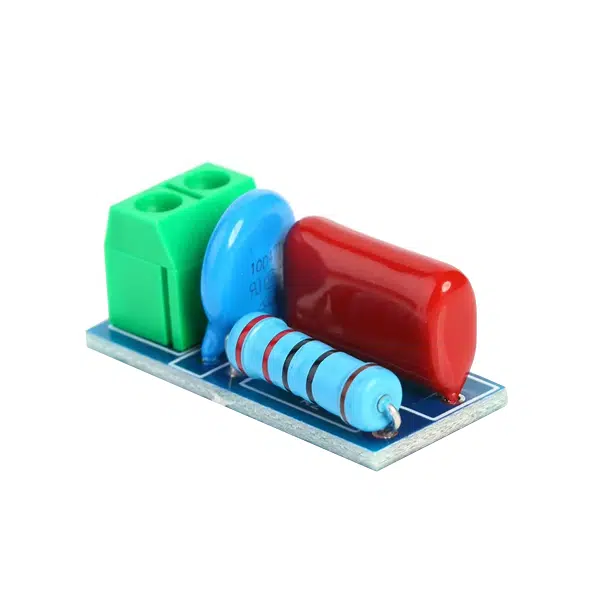

Com o Filtro Snubber RC para Proteção de Relés você protege os circuitos de acionamento ao mesmo tempo que prolonga a vida útil de cargas indutivas como relés e motores. Esse filtro, apesar da construção simples, é um poderoso aliado da durabilidade de projetos compostos por relés ou motores DC acionados sem drivers de motor. Ele atenua os picos de tensão gerados ao desligar a carga indutiva, protegendo o comando e também os contatos da carga.

Devido a sua natureza, ao desligarmos cargas indutivas elas tendem a gerar picos de tensão. Dessa maneira, podem causar danos aos circuitos de acionamento se não forem dimensionadas ou tratadas adequadamente. Portanto esse filtro é um aliado importante no acionamento de motores ou relés com microcontroladores sem intermédio de um driver. Este módulo também conta com um varistor para proteção em caso de picos muito elevados de tensão.

O que é um Filtro Snubber?

O filtro snubber é, na verdade, uma família de filtros que podem ter diversas construções diferentes. Assim sendo, existem diversos tipos desses filtros, desde os mais simples, chamados de passivos, com destaque para o filtro do tipo RC, até filtros polarizados e com componentes ativos como transistores ou diodos. Esses filtros podem ter diversas formas, desde componentes fechados, módulos ou até mesmo serem projetados como parte integral dos circuitos.

Pra que serve o Filtro Snubber?

Esse tipo de filtro reduz picos de tensão ou de corrente em momentos de alimentação ou desligamento das cargas, em especial as indutivas, evitando que tensão ou corrente cheguem em níveis prejudiciais ao resto do circuito. As cargas indutivas são, principalmente, relés e motores. Com isso, além de preservar a vida útil dos componentes, também mitiga ruídos eletromagnéticos que esses picos podem causar. No caso dos relés, caso estejam acionando cargas como motores, podem sofrer com esses picos ao ocorrer arcos que degradam os contatos mais rapidamente que o previsto pelo fabricante. Assim o filtro consegue prolongar a vida útil do relé e garantir um desligamento mais preciso, uma vez que quando há o arco voltaico, mesmo que os contatos não estejam encostando, há a condução de corrente.

Além disso, como em maior ou menor grau, todos os circuitos emitem sinais eletromagnéticos, esses picos não previstos podem causar interferência em outros aparelhos. Dessa forma, além de proteção o filtro snubber também atua como filtro de ruídos.

Confira outros módulos relés, de alimentação e muito mais em nosso catálogo.

Especificações do Filtro Snubber RC para Proteção de Relés

• Tipo: RC
• Valor do capacitor: 100nF
• Valor do resistor: 220Ω
• Varistor: 471K
• Dimensões: 30.6 x 14 x 16mm

Acompanha

01 – Filtro Snubber RC para Proteção de Relés
