Gravador ST-Link V2

Gravador ST-Link V2 – Programação e depuração fácil de STM32 e STM8 com conexão USB

O gravador ST-Link V2 é uma ferramenta fundamental para quem desenvolve com microcontroladores STM32 ou STM8. Ele é compacto, eficiente e se conecta diretamente via USB. Dessa forma, você pode programar e depurar seus projetos com facilidade, usando ferramentas como STM32CubeIDE, Keil ou até mesmo o Arduino IDE, por meio da extensão STM32duino.

Além disso, sua interface SWD (Serial Wire Debug) garante uma comunicação estável e rápida com o microcontrolador. Ele opera tanto em 3.3V quanto em 5V, o que o torna compatível com a maioria das placas disponíveis. Assim você protege o hardware enquanto trabalha com confiança no debug.

Esse programador é ideal para placas como Blue Pill, Nucleo e STM8S. Com ele, é possível realizar gravações de firmware, instalar bootloaders e testar código diretamente no hardware. Enquanto outros gravadores são limitados, o ST-Link entrega controle total do processo. Portanto, ele é perfeito para desenvolvedores exigentes.

Como configurar o ST-Link V2 com STM32?

Primeiramente, conecte os pinos SWDIO, SWCLK, GND e o pino de alimentação correspondente à tensão de operação (3.3 ou 5V) ao microcontrolador. Em seguida, abra o STM32CubeIDE e selecione o ST-Link como programador. Depois disso, basta compilar o código e realizar o upload. Caso prefira, você pode usar o ST-Link Utility, OpenOCD ou outra plataforma de desenvolvimento da sua preferência. Todos os drivers estão disponíveis oficialmente, o que garante instalação sem complicações.

Aplicações do Gravador

O gravador ST-Link V2 pode ser utilizado para gravação de firmware, depuração em tempo real, ensino técnico e até engenharia reversa. Por isso, é uma escolha frequente em ambientes educacionais e de prototipagem rápida. Assim, qualquer projeto baseado em STM32 ou STM8 ganha agilidade e segurança durante o desenvolvimento.

Além disso, ele é compatível com diversas IDEs e ferramentas de desenvolvimento, como, STM32CubeIDE, Keil uVision e Arduino IDE com STM32duino entre outras. Confira outras placas de desenvolvimento e gravadores em nosso catálogo.

Especificações do Gravador ST-Link V2

• Compatível com STM32 e STM8
• Protocolos: SWD e SWIM
• Interface USB 2.0
• Tensão selecionável: 3.3V ou 5V
• LEDs de status: power e atividade
• Drivers compatíveis com Windows, Linux e macOS
• Pinos: SWDIO, SWCLK, GND, RST, VCC

Acompanha

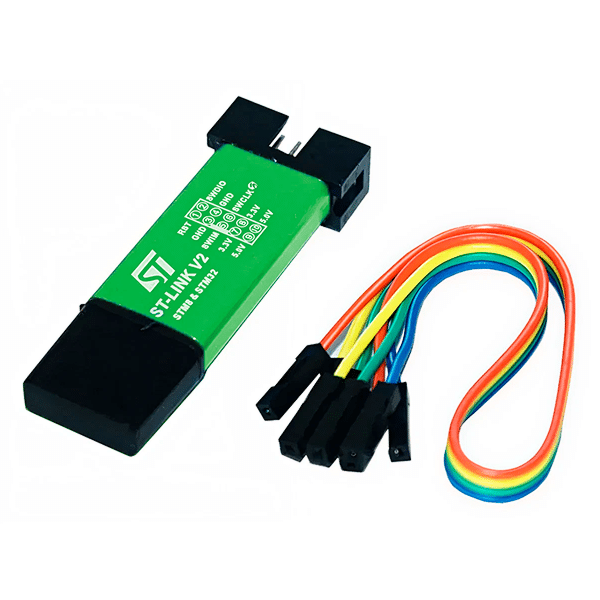

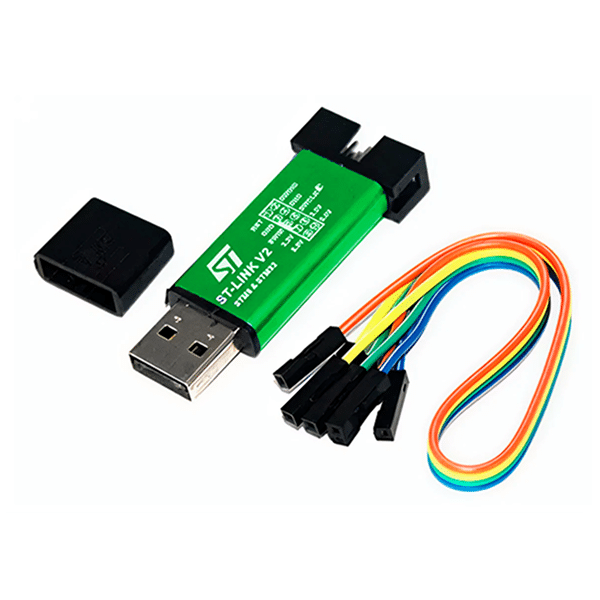

01 – Gravador ST-Link V2
04 – Jumpers de interconexão
