Módulo Carregador de Bateria de Lítio TP4056

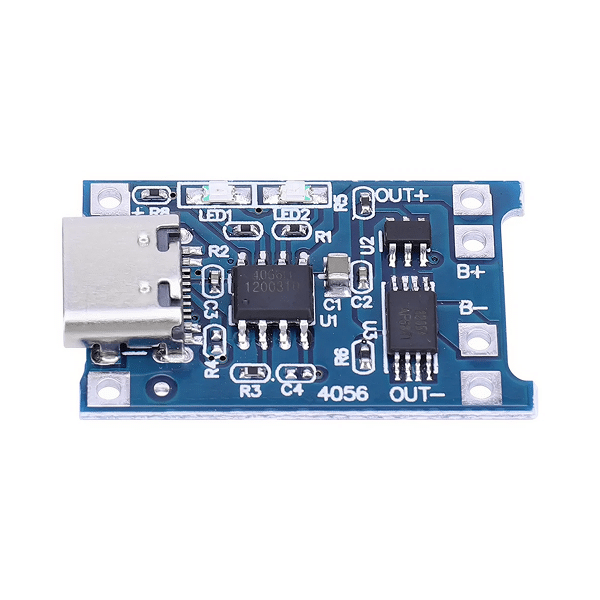

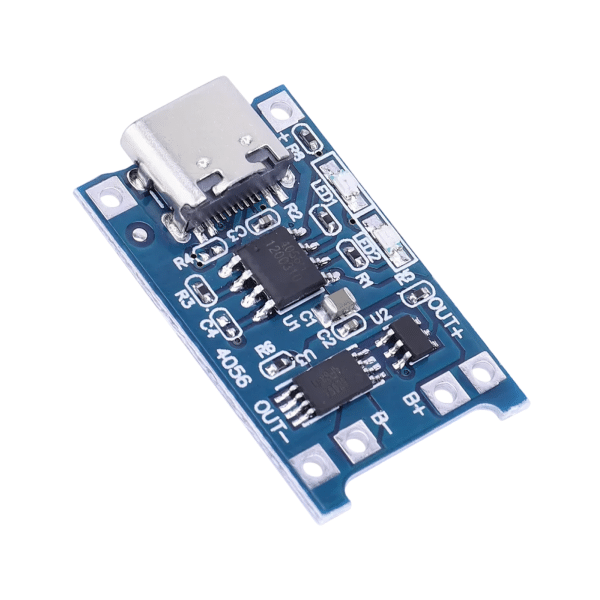

Módulo Carregador de Bateria TP4056

O Módulo TP4056 é um dispositivo projetado especificamente para o carregamento de baterias de lítio. Ele incorpora o circuito integrado TP4056, que é amplamente reconhecido por seu controle de carga e proteção. Este módulo embarca dois LEDs indicadores, um para carga e outro para alimentação, proporcionando uma indicação visual clara do processo de carga da bateria.

Escolha entre as versões com conector Micro USB ou USB tipo C para a conexão ideal aos seus projetos. Integre a funcionalidade de carga às suas baterias sem a necessidade de removê-las do circuito com o módulo. Isso simplifica o processo de carregamento e traz mais conveniência e eficiência no uso de baterias de lítio.

Como funciona o Módulo Carregador de Bateria TP4056?

O TP4056 funciona como um circuito de gerenciamento de carga para baterias de íon-lítio. Ele regula a corrente de carga da bateria durante o processo de carregamento, monitorando a tensão da bateria para garantir uma carga segura e eficiente.

O TP4056 geralmente opera em um modo de carga linear, onde a corrente de carga é controlada por um resistor externo conectado ao pino PROG. Quando a bateria está conectada, o TP4056 inicia automaticamente o processo de carregamento e interrompe quando a tensão da bateria atinge o limite definido. Isso garante uma carga segura e prolonga a vida útil da bateria.

Aplicações

O TP4056 tem diversas aplicações em projetos eletrônicos. Ele é frequentemente utilizado em dispositivos portáteis alimentados por bateria, como lanternas, brinquedos eletrônicos, sistemas de monitoramento remoto e dispositivos de IoT. Além disso, é uma escolha popular para criar carregadores de bateria USB portáteis para smartphones, tablets e outros dispositivos eletrônicos.

Uma das aplicações mais interessantes é a criação de carregadores de energia solar, onde o módulo é combinado com painéis solares para carregar baterias de forma autônoma usando energia solar. Essa versatilidadeé uma solução valiosa em uma variedade de cenários de aplicação.

Como conectar o Módulo Carregador de Bateria TP4056 ao Arduino?

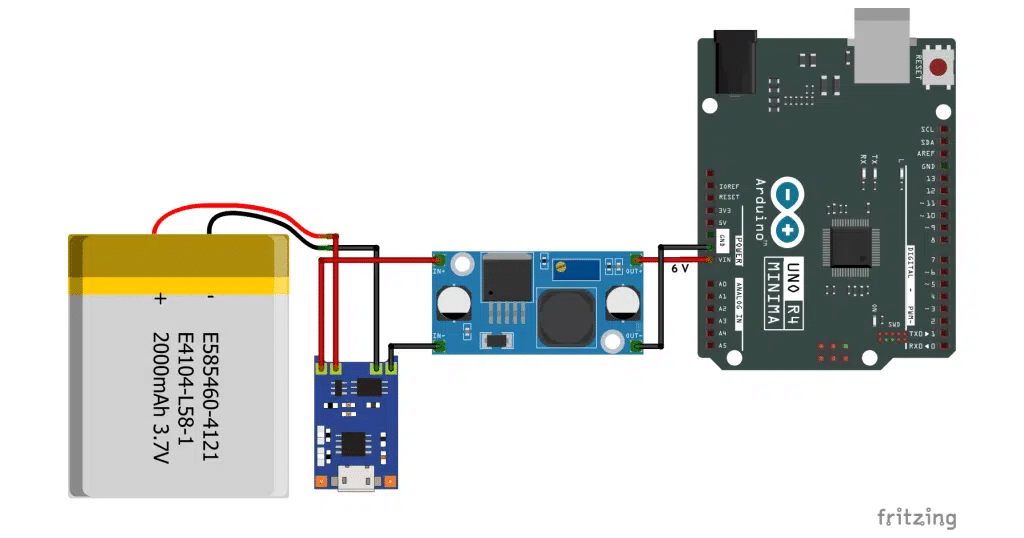

O módulo carregador de bateria TP4056 pode ser conectado ao Arduino de forma simples. Porém é necessário utilizar um Conversor Step Up, pois a entrada VIN do Arduino exige uma tensão maior que 6V. Aqui estão os passos básicos para fazer essa conexão:

• Conecte o pólo positivo da bateria no pino B+ do módulo.
• Conecte o pólo negativo da bateria no pino B- do módulo.
• Conecte o pino OUT+ do módulo no pino VIN+ do Step Up.
• Conecte o pino OUT- do módulo no pino VIN- do Step Up.
• Com ajuda de um multímetro, ajuste a tensão de saída do Step Up para 6V.
• Conecte o pino VOUT+ do Step Up no pino VIN do Arduino.
• Conecte o pino VOUT- do Step Up no pino GND do Arduino.

Para mais informações do TP4056 e como usar com outras placas como ESP8266, ESP32 e Raspberry Pi Pico, acesse o post Saiba como funciona o carregador de bateria TP4056.

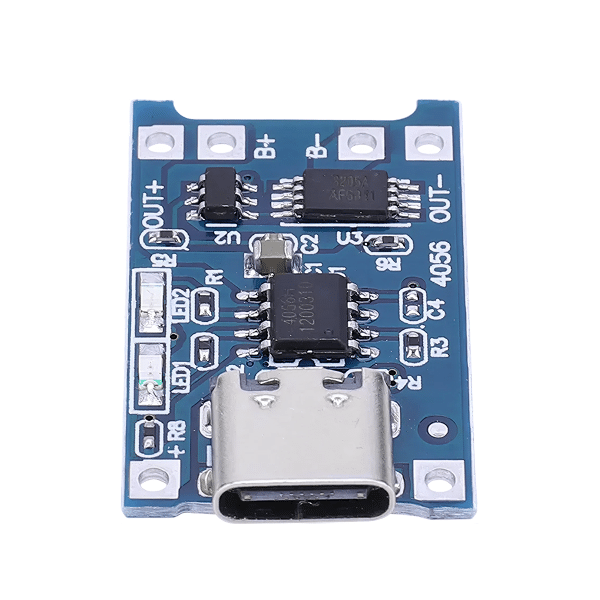

Especificações do Módulo Carregador de Bateria TP4056

• Módulo Carregador de Bateria
• CI: TP4056 (Datasheet)
• Tensão de operação: 5 V
• Capacidade máxima de carga: 1A (ajustável)
• Tensão de corte na saída: 4.2V +/- 1%
• Conexão: Micro USB ou USB-C (escolha no ato da compra)
• Proteção contra sobrecarga
• Carga de célula única (1S)
• LEDs indicadores
• Temperatura de operação: -10ºC à 85ºC
• Dimensões: 26 x 17 x 5mm

Acompanha

• 01 – Módulo Carregador de Bateria TP4056
