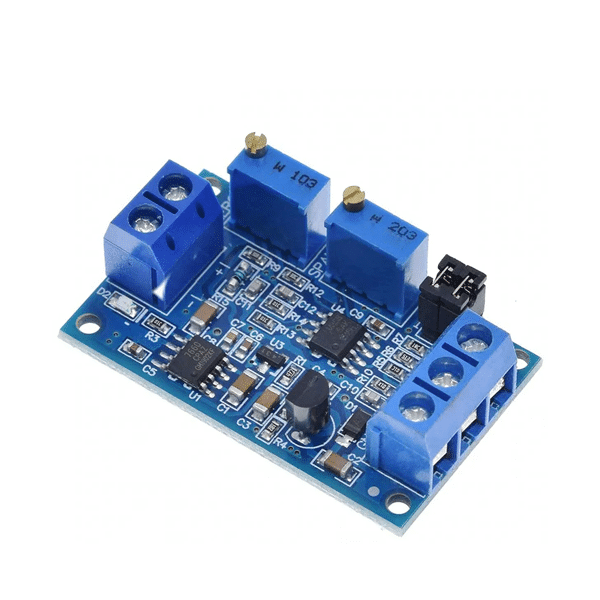

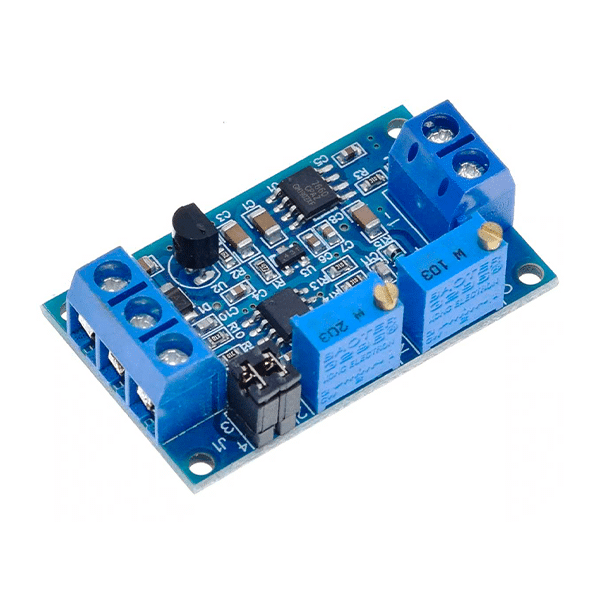

Módulo Conversor de Corrente em Tensão

Com o Módulo Conversor de Corrente em Tensão você pode integrar sensores de padrão industrial com microcontroladores como o Arduino ou a Raspberry Pi de maneira prática. Como esse padrão de sensores envia sinais em forma de corrente, não são diretamente compatíveis com as leituras dos microcontroladores mais comuns. Dessa forma é necessária a conversão para a leitura e utlização desses sensores.

O módulo converte sinais de corrente de 4 a 20mA, o padrão mais comum em sensores industriais, para sinais de tensão entre 0 a 2,5V, 0 a 3,3V, 0 a 5V ou 0 a 10V. A saída dependendo da alimentação e da combinação dos jumpers de configuração.

O sinal de corrente é capaz de atingir maiores distâncias e por isso preferido para algumas aplicações. Isso se deve ao fato de que a corrente é, até certo ponto, independente da resistência dos fios e consequentemente da distância da conexão.

O que é o Módulo Conversor de Corrente em Tensão

O módulo é composto por com um ci comparador, resistores, capacitores e mais alguns componentes para converter o sinal da entrada de uma variação de corrente em uma variação de tensão na saída. Dessa forma o conjunto realiza a conversão e permite a configuração de qual faixa de tensão será utilizada.

Como funciona

Este módulo utiliza um circuito criador de tensões complementares (cria tensões negativas a partir de positivas), comparadores e um regulador de tensão para converter o sinal de corrente, lido por um resistor shunt, em um sinal de tensão na saída. É possível configurar a saída através de dois jumpers e quatro pinos na placa para realizar a saída no nível de tensão desejado entre até 2.5, 3.3, 5 ou 10V de acordo com a configuração.

• Saída com tensão até 2,5V: Jumper 1,2 aberto e Jumper 3,4 fechado
• Saída com tensão até 3,3V: Todos os jumpers abertos
• Saída com tensão até 5V: Jumper 1,2 fechado e Jumper 3,4 fechado
• Saída com tensão até 10V: Jumper 1,2 fechado e Jumper 3,4 aberto

Também conta com dois trimpots de ajuste, um para a corrente mínima para saída 0, e outro para a corrente máxima para a saída no nível desejado.

Atenção: Para cada configuração de nível de saída é necessária a calibração de ambos os trimpots

Confira outros módulos para seus projetos em nosso catálogo.

Especificações do Módulo Conversor de Corrente em Tensão

• CI LM317 (Datasheet)
• CI ICL7660 (Datasheet)
• CI LM358 (Datasheet)
• Entrada de corrente 4 a 20mA
• Saída em tensão configurável: 0 a 2.5/3.3/5/10V
• Bornes com parafuso para facilidade de uso

Acompanha

01 – Módulo Conversor de Corrente em Tensão
