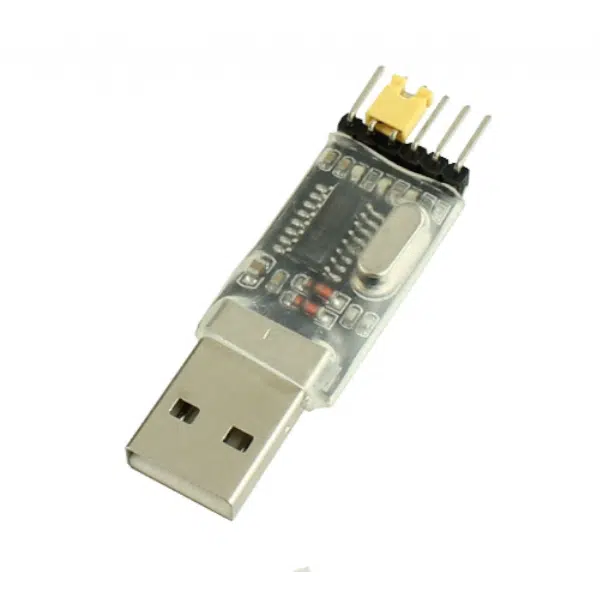

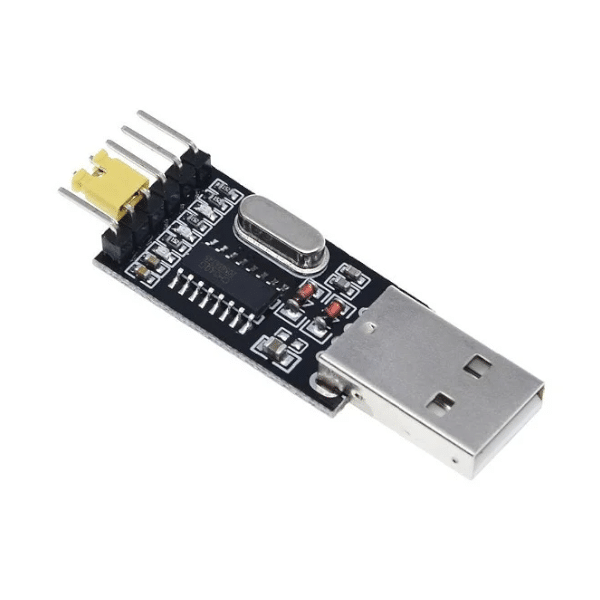

Módulo Conversor USB Serial CH340

O Módulo Conversor USB Serial CH340 é uma excelente opção para realizar a comunicação entre dispositivos de comunicação Serial TTL e o computador via USB. Algumas placas como a ESP32-Cam, Arduino Pro Mini e outras não possuem conversor USB Serial embarcado nem conector USB. Para esses casos o conversor é uma ferramenta indispensável para realizar a gravação da programação e fazer a leitura de dados no computador quando necessário.

O módulo conta com três LEDs para visualização do estado, um vermelho para indicar que está recebendo energia e dois azuis indicação da comunicação nos pinos TX e RX. Os LEDs auxiliam na visualização e diagnóstico da comunicação. Também possui um jumper para selecionar a tensão de comunicação. Conectando entre VCC e 3V3 o nível alto será de 3.3V, conectando entre VCC e 5V o nível alto será de 5V. Sem o jumper a saída alta também é de 3,3V.

O Chip CH340 é um dos mais difundidos conversores USB para Serial junto com o FT232RL, sendo muito empregado em placas que já possuem a comunicação USB integrada. E agora você pode contar com ele também em um módulo individual.

Confira mais conversores para seus projetos disponíveis em nosso catálogo.

Especificações do Módulo Conversor USB Serial CH340

• CI CH340 (Datasheet)
• Nível lógico: 3.3 ou 5V (selecionável)
• Taxa de transmissão: 300 bps a 1,5 Mbps
• Sistemas operacionais: Windows 2000, XP, Vista, 7, 8, 10, 11 / Mac OS 9, Mac OS X / Linux
• Dimensões: 45.5 x 15.5 x 5mm (Sem contar os pinos)

Pinagem do Módulo Conversor USB Serial CH340

• 5V: Espera para configuração de nível lógico em 5V
• VCC: Recebe a configuração de nível lógico através do jumper
• 3V3: Espera para configuração de nível lógico em 3.3V
• TXD: Envio de sinal
• RXD: Recepção de sinal
• GND: GND

Acompanha

01 – Módulo Conversor USB Serial CH340
