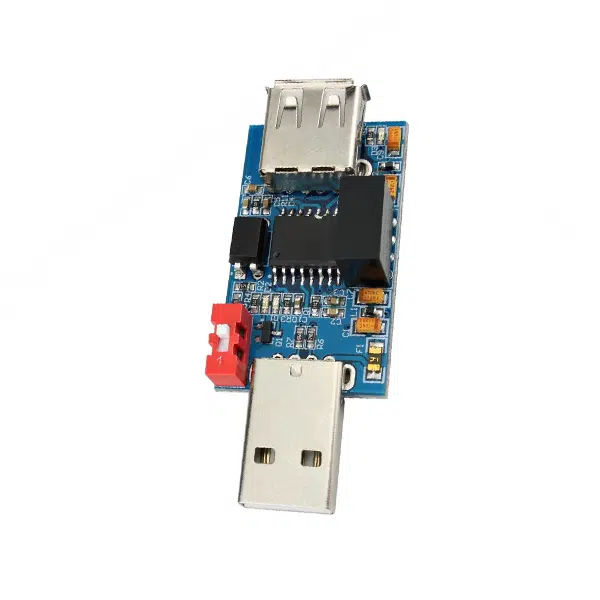

Módulo Isolador de USB ADUM3160
REF: 4MDK1
Com o Módulo Isolador de USB ADUM3160 você consegue conferir imunidade à ruídos, segurança e proteção contra descargas de eletricidade estática aos seus dispositivos USB. O módulo conta como peça central o chip ADUM3160, que não somente realiza a isolação galvânica do USB, como também detecta o sentido de transmissão dos dados.
Principais características:
- Isolação de até 2500V
- Auxilia na eliminação de loops de terra e ruídos
- Proteção contra descargas ESD
Comprando com a MakerHero você tem garantia e suporte técnico especializado.
Em estoque
R$82,90 2X DE R$41,45 sem juros R$78,75 no PIX
Em estoque
Com o Módulo Isolador de USB ADUM3160 você consegue conferir imunidade à ruídos, segurança e proteção contra descargas de eletricidade estática (ESD) aos seus dispositivos USB. O módulo conta como peça central o chip ADUM3160, que não somente realiza a isolação galvânica do USB, como também detecta o sentido de transmissão dos dados. Dessa forma o conversor, apesar da latência que é natural com o sistema, é capaz de trabalhar na velocidade normal da porta USB.
Esse módulo utiliza a tecnologia de núcleo de ar em transformadores integrados ao CI principal para transferência dos dados sem contato elétrico entre os dispositivos. Além disso, conta com um sistema de detecção de direção de comunicação. Dessa maneira garante maior segurança e precisão para o uso de equipamentos de áudio ou instrumentos sensíveis e de precisão. Além disso, evita loops de terra que podem causar ruídos e outros efeitos indesejáveis. Com isso, encontra bastante utilização em especial para equipamentos de áudio, evitando ruídos indesejados e melhorando a qualidade de gravação de áudio em PCs com placas de captura externas.
O módulo também conta com um switch que permite a troca entre o modo full speed e o modo slow da comunicação USB. Então quando o switch está em 1 o módulo está no modo full speed. Do contrário, o módulo está no modo slow.
Como resolver o problema de surto de tensão na porta USB?
Uma das formas de sanar os efeitos de surtos na porta USB é utilizando um módulo isolador. Apesar de não resolver a raiz do problema, permite o uso dos dispositivos com segurança até que se detecte e corrija a fonte do surto de tensão. O ideal é corrigir a fonte do surto, mas muitas vezes pode ser caro ou impraticável a substituição de alguns componentes, bem como não haver tempo hábil para essa troca. Nesses momentos o isolador é crucial para sequência do trabalho.
Confira diversos outros módulos conversores em nosso catálogo.
Especificações do Módulo Isolador de USB ADUM3160
- CI: ADUM3160 (Datasheet)
- Isolação: 2.5kVrms (por 1 minuto)
- USB 2.0
- Conectores: USB-A macho e fêmea
- Velocidade de transmissão: 12 Mbps (máx)
- Dimensões: 56.5 x 22.5 x 13mm
Acompanha
01 – Módulo Isolador de USB ADUM3160
