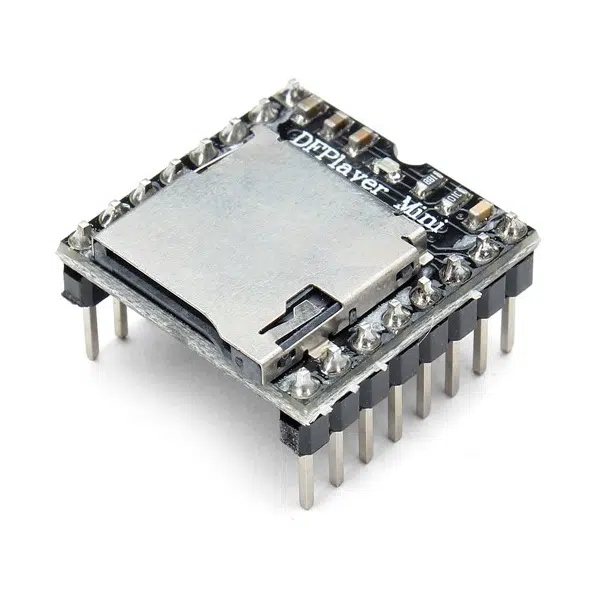

Módulo MP3 DFPlayer Mini

REF: 4MDA2

O Módulo MP3 DFPlayer Mini, compacto e de fácil integração, oferece uma solução simples para adicionar reprodução de áudio a seus projetos. Compatível com placas e microcontroladores, pode ser controlado via interface serial ou por meio de botões conectados diretamente ao módulo. Basta conectar alto-falantes aos pinos SPK_1 e SPK_2 para adicionar efeitos sonoros ao seu projeto de forma eficiente e direta.

Principais características:

  • Suporta os formatos de áudio MP3, WAV e WMA
  • Saída DAC de 24 bits
  • Suporta cartões microSD de até 32GB
  • Modos de controle versáteis

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$19,90 1X DE R$19,90 sem juros R$18,90 no PIX

    Em estoque

    FRETE E PRAZO

    Módulo MP3 DFPlayer Mini

    O DFPlayer Mini oferece uma solução versátil para reprodução de áudio em projetos eletrônicos. Compatível com uma ampla faixa de tensão de operação de 3.3 a 5VDC, suporta uma variedade de formatos de áudio, incluindo MP3, WAV e WMA, com taxas de amostragem ajustáveis de até 48 KHz. Equipado com uma saída DAC de 24 bits, proporciona uma qualidade de áudio nítida e clara.

    É compatível com cartões microSD de até 32GB, formatados em FAT16 ou FAT32, permitindo armazenar um grande número de faixas de áudio. Oferece múltiplos modos de controle, incluindo teclado, botões e interface serial, além de recursos avançados como modo propaganda, equalização ajustável e 30 níveis de volume.

    Como funciona o Módulo MP3 DFPlayer Mini?

    O DFPlayer funciona convertendo arquivos de áudio armazenados em um cartão de memória microSD em sinais de áudio analógicos que podem ser reproduzidos por um alto-falante ou fone de ouvido. Ele possui um microcontrolador interno que controla a reprodução dos arquivos de áudio de acordo com comandos recebidos por meio de uma interface serial.

    Quando um comando é enviado ao módulo, ele busca e reproduz o arquivo de áudio correspondente armazenado no cartão microSD. Isso permite que o usuário controle a reprodução, pausa, avanço e retrocesso de faixas de áudio, bem como ajuste o volume e outras funções, usando um microcontrolador externo, como um Arduino.

    Aplicações

    O Módulo Mini MP3 tem diversas aplicações em projetos eletrônicos. É frequentemente utilizado em dispositivos de reprodução de áudio, como alto-falantes Bluetooth, sistemas de som para veículos e caixas de som portáteis. Além disso, é uma escolha popular em projetos de automação residencial, permitindo a reprodução de mensagens de voz e sons de alerta.

     Sua capacidade de reproduzir arquivos de áudio em formatos MP3 e WAV o torna versátil para diferentes necessidades. Também é empregado em sistemas de despertador, fornecendo uma maneira personalizada de acordar com músicas ou mensagens pré-gravadas.

    Como conectar o Módulo MP3 DFPlayer Mini ao Arduino?

    Para conectar o DFPlayer Mini ao Arduino, siga estes passos:

    • Conectar os pinos TX do DFPlayer Mini aos pinos D2 do Arduino e os pinos RX do DFPlayer Mini aos pinos D3 do Arduino, possibilitando a comunicação serial.
    • Utilizar um resistor de 330Ω entre o pino RX do módulo e o pino D3, para proteger o módulo.
    • Conectar o pino VCC do DFPlayer Mini ao pino 5V do Arduino e o pino GND do DFPlayer Mini ao pino GND do Arduino, para fornecer energia.
    • Conectar o pino SPK1 ao polo positivo do alto-falante e o pino SPK2 ao polo negativo do alto-falante, para reprodução de áudio.

    Especificações do Módulo MP3 DFPlayer Mini

    • Tensão de operação: 3,3 à 5 V
    • Formatos suportados: MP3, WAV, WMA
    • Taxas de amostragem (KHz): 8/11.025/12/16/22.05/24/32/44.1/48
    • Saída DAC 24 bits
    • Formatação suportada: FAT16 e FAT32
    • Capacidade máxima do cartão SD: 32GB
    • Modos de controle: teclado, botões e interface serial
    • Modo propaganda: suspende a música e volta a tocar quando a propaganda termina
    • Suporta até 100 pastas no cartão SD, com no máximo 255 músicas cada pasta
    • 30 níveis de volume ajustáveis
    • Slot para cartão microSD
    • 6 níveis de equalização ajustáveis
    • Dimensões: 21 x 20 x 4,5mm

    Acompanha

    • 01 – Módulo MP3 DFPlayer Mini
