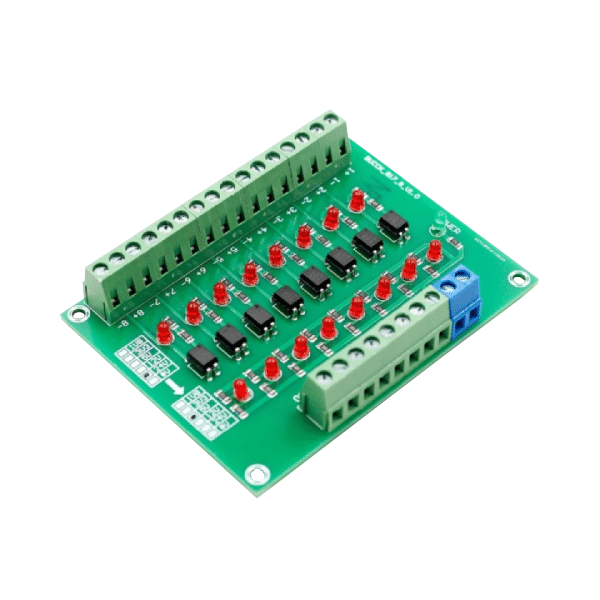

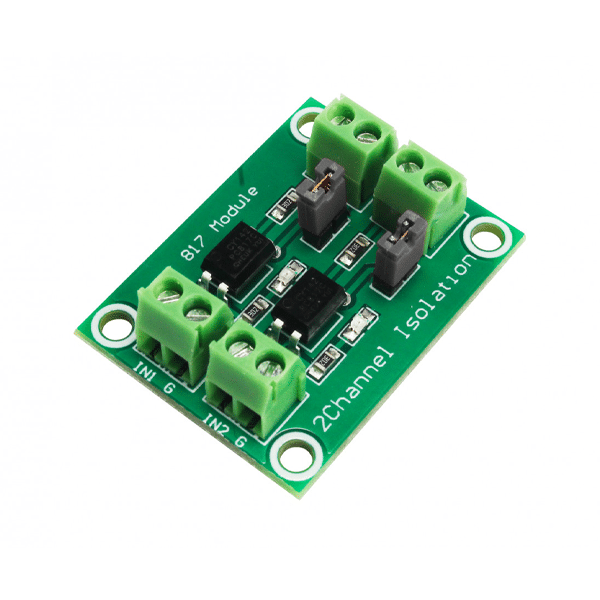

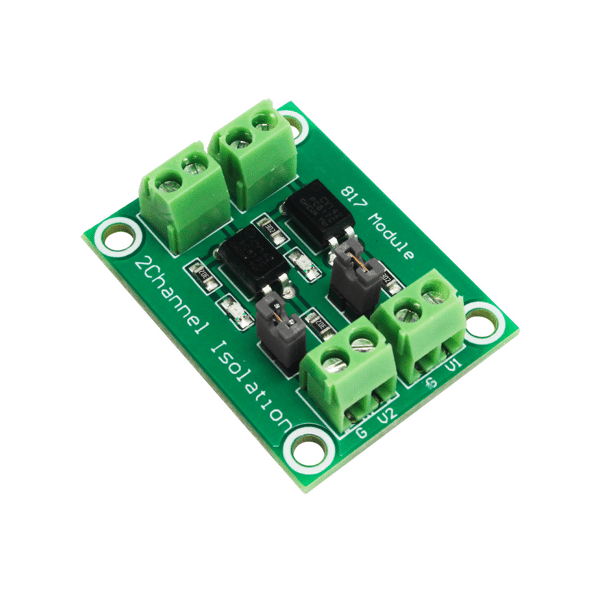

Módulo Optoacoplador PC817

Com o Módulo Optoacoplador PC817 você pode conectar sinais entre dois sistemas que tenham níveis de tensão e até mesmo referências distintas.

Esse módulo permite, além da compatibilização de níveis de tensão, maior segurança quando lidar com sistemas de mais alta tensão ou que apresentem propensão a ruídos. Além disso é excelente para aplicações onde a isolação é um fator importante devido a seu isolamento galvânico e acoplamento apenas óptico

Os canais são independentes, podendo operar sinais distintos em paralelo. Além disso, a placa conta com jumpers para selecionar se a referência ou GND da entrada e saída serão comuns ou isoladas, bastando colocar ou retirar o jumper. Cada canal possui seu jumper, fazendo com que você possa optar pela isolação ou não separadamente nos canais.

Além disso, o módulo conta com terminais parafusados para facilitar a utilização e conexão de fios, tanto nas entradas quanto nas saídas. Isso confere tanto facilidade de montagem como também permite uma manutenção mais fácil caso necessário.

Cada optoacoplador tem internamente um LED infravermelho e um fototransistor. Dessa forma, ao acionar o LED o fototransistor passa a conduzir e replica o sinal de entrada na saída. Assim você pode controlar sinais lógicos ou até mesmo em frequência, como sinais PWM, de forma fácil e simples.

Confira outros módulos conversores de sinais ou de protocolos em nosso catálogo.

Especificações do Módulo Optoacoplador PC817

• Optoacoplador PC817 (Datasheet)
• Número de canais: 2 ou 4 (escolha no ato da compra)
• Canais independentes
• Jumper de configuração emissor aberto ou terra comum
• Frequência de corte: 80kHz
• Resistência de isolação: 50GΩ
• Tensão em direto da entrada: 1.4V a 20mA
• Temperatura de operação: -30 a 100°C

Acompanha

01 – Módulo Optoacoplador PC817
