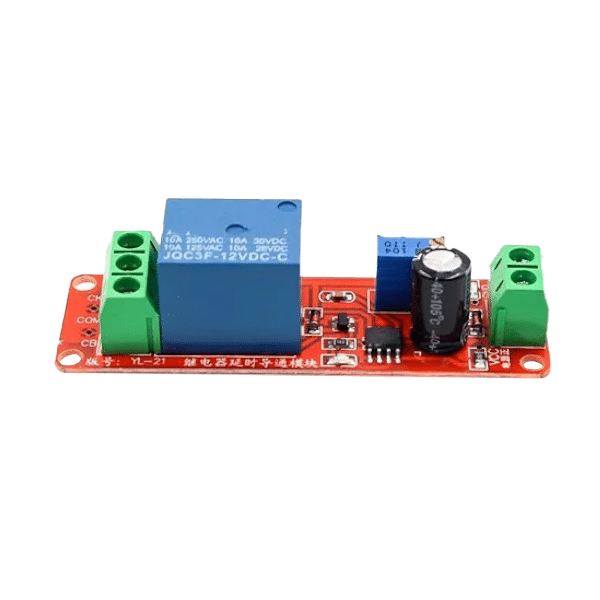

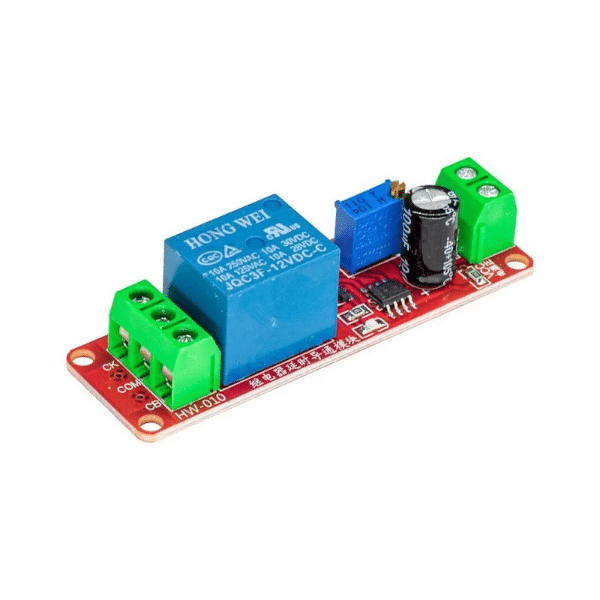

Módulo Relé Temporizador 12v

REF: 4MDG4

O Módulo Relé Temporizador 12V é uma excelente opção quando você precisa que um sinal tenha um delay entre o comando e o acionamento do relé. O módulo utiliza o conhecido CI NE555 para fazer a temporização e possui um trimpot para ajuste do atraso.

Principais características

  • Facilidade de configuração
  • Funcionamento simples

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$14,90 1X DE R$14,90 sem juros R$14,15 no PIX

    Em estoque

    FRETE E PRAZO

    O Módulo Relé Temporizador 12V é uma excelente opção quando você precisa que um sinal tenha um delay entre o comando e o acionamento do relé. O módulo utiliza o conhecido CI NE555 para fazer a temporização e possui um trimpot para ajuste do atraso. Com sua funcionalidade versátil e fácil configuração, o Módulo Relé Temporizador 12V é uma escolha ideal para uma variedade de aplicações, desde automação residencial e industrial até projetos de hobby e prototipagem.

    Com cinco terminais à disposição, sendo dois de alimentação em 12V e três para os contatos de saída do relé, este módulo oferece uma ampla gama de possibilidades de conexão. Seus contatos normalmente abertos e normalmente fechados, juntamente com o terminal comum, garantem flexibilidade na aplicação, permitindo que seja adaptado às necessidades específicas de cada projeto. Ao alimentar com 12V o módulo acenderá o LED indicando que está energizado. Após o atraso configurado, que pode ser de até 10 segundos, o relé atraca e o LED azul indica que o relé está acionado.

    A configuração do tempo de retardo é simples e intuitiva, basta girar o trimpot presente na placa. Girar no sentido horário aumenta o atraso (com o terminal de alimentação posicionado para a direita) enquanto girar no sentido anti-horário reduz o atraso. Girando no sentido horário o atraso aumenta (com o terminal de alimentação para a direita), e girando para a esquerda o atraso diminui. A placa opera entre acionamento imediato até cerca de 10 segundos de retardo.

    Confira diversos outros módulos para seus projetos em nosso catálogo e conheça um pouco mais sobre o CI 555 neste tutorial.

    Especificações do Módulo Relé Temporizador 12v

    • Ci Timer NE555 (Datasheet)
    • Tensão de comando: 12V
    • Corrente de acionamento: aproximadamente 40mA
    • Tensão máxima dos contatos: 30VDC ou 250VAC
    • Corrente máxima dos contatos: 10A

    Acompanha

    01 – Módulo Relé Temporizador 12v
