Módulo WiFi ESP8266 ESP-12E

Módulo Wi-Fi ESP8266 ESP-12E | Perfeito para integração em projetos de placas de circuito impresso

O Módulo Wi-Fi ESP8266 ESP-12E é projetado em torno do SoC ESP8266, que conta com um microcontrolador e um módulo Wi-Fi em um único dispositivo. Feito com pinos castelados, é perfeito para integração em projetos de placas de circuito impresso. Aliado aos modos de baixo consumo de energia disponível e diversos protocolos de comunicação por rede compatíveis, é um dispositivo excelente para uma variedade de aplicações IoT, sejam elas ligadas à tomada ou alimentadas por bateria.

Além disso, o Módulo Wi-Fi ESP8266 é compatível com a plataforma de desenvolvimento Arduino, permitindo uma programação fácil e flexível, contando com todo o suporte da comunidade e diversas das bibliotecas também possuem compatibilidade com o ESP8266.

Conectividade Wi-Fi

O ESP8266 já possui conexão Wi-Fi integrada, então você não precisa ter dois itens separados e perder portas de entrada e saída para utilizar a Wi-Fi. Seja para conectar seu dispositivo a uma rede existente ou para que ele sirva de servidor e ponto de acesso para outros dispositivos, o módulo conta com Wi-Fi que suporta até 5 conexões simultâneas.

Baixo consumo de energia

Pensado em dispositivos alimentados por baterias, o Módulo Wi-Fi ESP8266 ESP-12E conta com modos de hibernação que desativam certos componentes que não estejam em utilização, reduzindo o consumo de energia e permitindo uma maior autonomia de bateria. Os modos são programados com o restante do código, e são configuráveis de forma que sinais externos possam retornar o microcontrolador ao estado de pleno funcionamento, economizando energia quando necessário, mas ainda executando todas as funções da sua aplicação quando for a hora.

Baixo custo

Apesar de todos os seus recursos, o Módulo Wi-Fi ESP8266 ESP-12E apresenta um custo baixo frente a outros microcontroladores até com menos recursos, o que o torna uma excelente opção para projetos DIY (Faça Você Mesmo) em projetos onde o custo é um fator limitante.

Facilidade de integração a projetos

Graças a seus pinos castelados e antena embarcada, é fácil fazer projetos de circuitos para acrescentar o módulo ESP-12E à placa principal do seu sistema, podendo ser utilizado como microcontrolador principal ou como módulo de conectividade Wi-Fi. Faça projetos profissionais e reduza as dimensões utilizando apenas o módulo, sem a necessidade de toda a placa de desenvolvimento ESP8266.

Aplicações do Módulo Wi-Fi ESP8266 ESP-12E

O Módulo Wi-Fi ESP8266 ESP-12E pode ser utilizado para as mais diversas aplicações, em especial, projetos de IoT e que dependam de uma conexão Wi-Fi e até mesmo à internet. Crie sistemas complexos, desenvolva placas específicas para aplicações, sejam elas residenciais ou industriais e integre o ESP8266 de forma fácil soldando o módulo à placa principal.

Especificações do Módulo Wi-Fi ESP8266 ESP-12E

• Microcontrolador: ESP8266
• Velocidade do Clock: 80 MHz
• Conectividade: WiFi
• Pinos I/O Digitais: 17
• Portas Analógicas: 1
• Tensão de Operação: 3,3 VDC
• Tensão de Alimentação: 6 a 12 VDC
• Corrente Máxima Pinos I/O: 12 mA
• Memória Flash: 4 MB
• SRAM: 64 kB
• Dimensões: 24 x 16 x 3,2 mm

Documentação do Módulo Wi-Fi ESP8266 ESP-12E

• ESP8266 Datasheet
• Download da Arduino IDE
• Download da Thonny IDE

Acompanha

• 01 – Módulo Wi-Fi ESP8266 ESP-12E

Programando seu Módulo Wi-Fi ESP8266 ESP-12E

O Módulo Wi-Fi ESP8266 ESP-12E é muito versátil quanto à sua programação, podendo ser programado diretamente pela IDE Arduino em C/C++, suporta MicroPython e CircuitPython, LUA e outras linguagens de programação de alto nível. A Arduino IDE pode ser baixada gratuitamente no site oficial da Arduino. Não é necessário ter um conhecimento avançado em programação ou linguagem C para começar a programar a placa.

IDEs como o Thonny podem ser usadas para programar o módulo com o MicroPyhton e CircuitPython

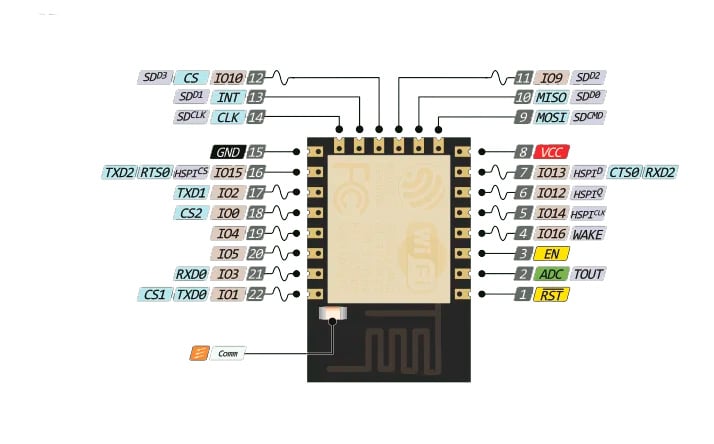

Pinout do Módulo Wi-Fi ESP8266 ESP-12E

Alimentação do Módulo Wi-Fi ESP8266 ESP-12 E

O Módulo Wi-Fi ESP8266 ESP-12E deve ser alimentado com 3,3 V pelo pino VCC. Recomendamos o uso de um par de capacitores de desacoplamento, um de 0,1 μF para filtragem e um de 47 μF para os picos de corrente do ESP8266.

• VCC: Alimentação 3,3 V do módulo
• GND: pino de terra

Entradas e saídas do Módulo Wi-Fi ESP8266 ESP-12E

• Serial: RX e TX. Usado para receber (RX) e transmitir (TX) dados seriais TTL. Esses pinos são conectados aos pinos correspondentes do chip conversor USB-Serial.
• Interruptores Externos: No Módulo Wi-Fi ESP8266 ESP-12E, com exceção do pino GPIO 16, todos os pinos digitais podem ser configurados para acionar uma interrupção em um valor alto, valor baixo, uma borda ascendente ou descendente, ou uma mudança no valor. Consulte a função attachInterrupt() para obter detalhes.
• PWM: 11 canais ao todo, podendo usar qualquer um dos pinos digitais. Forneça saída PWM de até 10 bits com a função analogWrite().
• SPI: GPIO 13 (COPI), GPIO 12 (CIPO), GPIO 14 (SCK) GPIO 15 (CS). Estes pinos dão suporte à comunicação SPI utilizando a biblioteca SPI.
• I2C: GPIO 4 (SDA) GPIO 5 (SCL). Estes pinos dão suporte à comunicação I2C utilizando a biblioteca Wire.
• LED: GPIO 2. Há um LED integrado ao pino 2. Quando este pino está no valor LOW este LED está aceso, quando o pino está em HIGH o LED está apagado.

Módulo Wi-Fi ESP8266 ESP-12E | Perfeito para integração em projetos de placas de circuito impresso

O Módulo Wi-Fi ESP8266 ESP-12E conta com um microcontrolador e um módulo Wi-Fi em um único dispositivo. Feito com pinos castelados, é perfeito para integração em projetos de placas de circuito impresso. No vídeo a seguir, você confere tudo sobre os módulos ESP. Assista!
