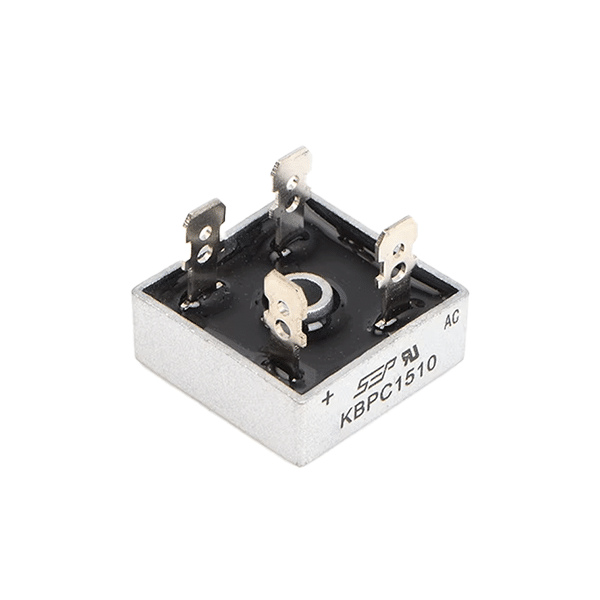

Ponte Retificadora KBPC1510

A Ponte Retificadora KBPC1510 suporta tensão máxima de 1000V e 15A de corrente, contando com bornes para conexão. Dessa forma facilita tanto o encaixe em soquetes quanto o uso de conectores do tipo faston para ligação aos circuitos. Além disso, possui corpo em metal para dissipação de calor e furo central para fixação da ponte nas mais variadas superfícies. Recomendamos o uso de dissipadores de calor e aplicação de pasta térmica para o melhor desempenho, conforme as especificações de temperatura do datasheet.

Em conclusão, este módulo é excelente para uso em fontes de alimentação, motores e outros equipamentos que necessitem de uma tensão DC a partir de uma fonte AC para operação.

Confira nas imagens do anúncio a identificação dos pinos desta ponte retificadora.

Especificações da Ponte Retificadora KBPC1510

• Modelo: KBPC1510 (Datasheet)
• Tensão máxima de pico: 1000V
• Tensão máxima RMS: 700VAC
• Corrente máxima: 15A
• Saída: Tensão AC Retificada
• Pinos: 4
• Dimensões: 28,5 x 28,5 x 22 mm

Acompanha

01 – Ponte Retificadora KBPC1510 1000V 15A
