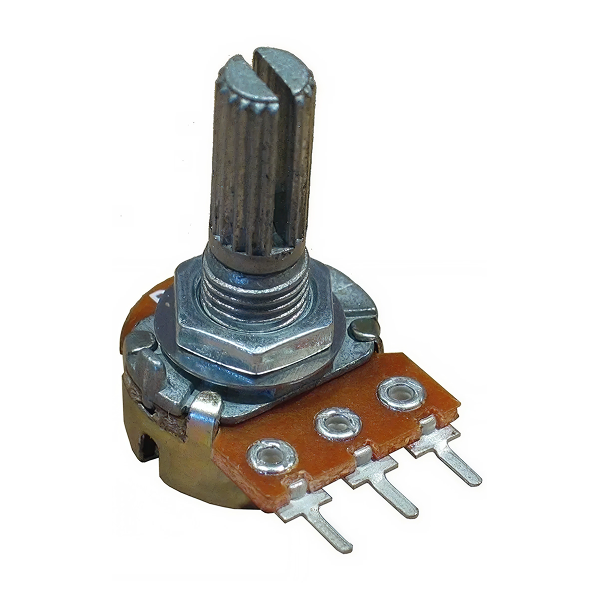

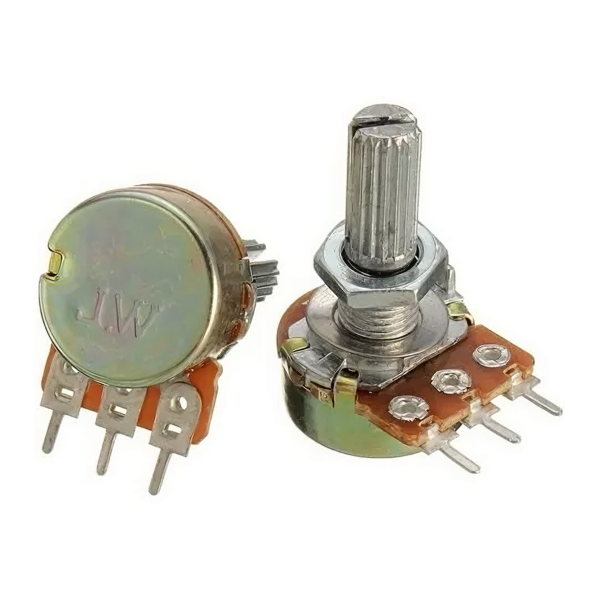

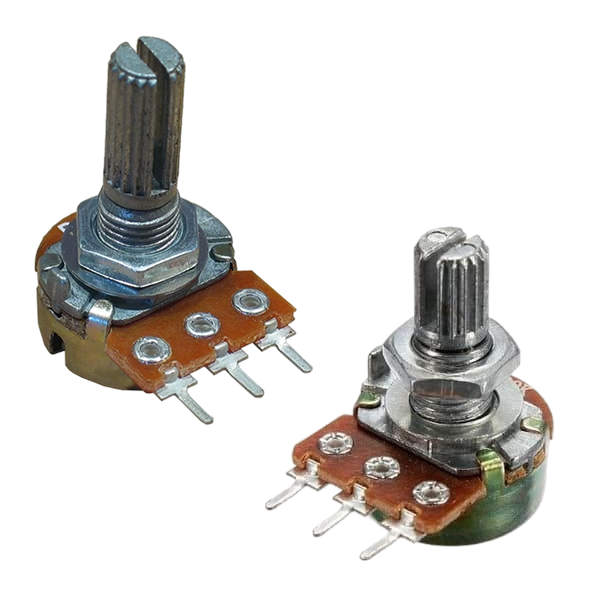

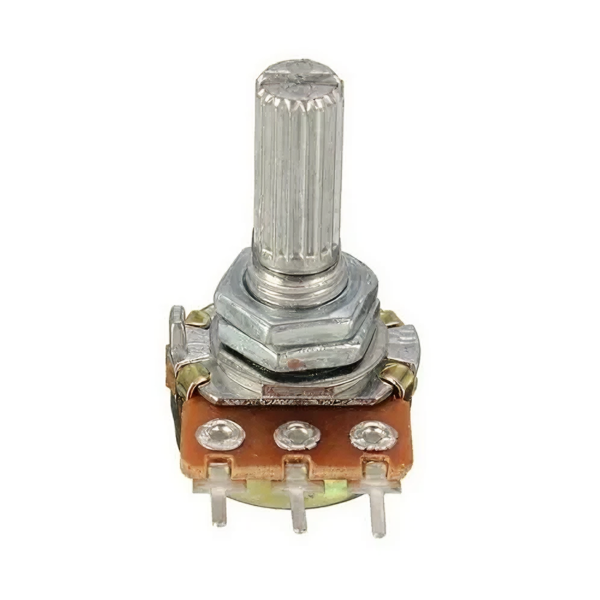

Potenciômetro Linear 50K

O Potenciômetro Linear 50K é um componente rotativo essencial para projetos eletrônicos que exigem controle preciso e contínuo de resistência. Com variação linear (curva B), a resistência é ajustada de forma proporcional ao giro do eixo: ao girar até a metade do curso, metade da resistência é aplicada, o que garante previsibilidade e controle consistente em diversas aplicações.

Com resistência nominal de 50KΩ e potência de 125mW (1/8W), o componente é indicado para uso em divisores de tensão, ajuste de contraste em displays LCD, controle de brilho, regulagem de frequência e eletrônica em geral. Seu ângulo de rotação de 300° oferece uma faixa ampla de ajuste com um único movimento.

O potenciômetro possui eixo estriado de 6mm, compatível com os knobs mais comuns do mercado, e pode ser fixado em painel ou soldado diretamente em placa de circuito impresso (PCB), oferecendo flexibilidade na montagem. Com base de 16mm, o padrão mais encontrado em projetos eletrônicos, e terminais que se encaixam facilmente em protoboard, é a escolha ideal tanto para prototipagem quanto para produtos finais.

Está disponível em duas variações de comprimento total de eixo: L15 (15mm) e L20 (20mm). A escolha entre as variações depende do gabinete ou painel onde o componente será instalado, sendo o L20 indicado para painéis mais espessos e o L15 para montagens mais compactas.

O Potenciômetro Linear 50K é indispensável para makers, estudantes, técnicos e engenheiros que buscam um componente confiável, versátil e de fácil integração em seus projetos eletrônicos.

Confira toda a categoria de potenciômetros disponíveis aqui na MakerHero!

Especificações do Potenciômetro Linear 50K

• Tipo: Rotativo 1 volta
• Variação: Linear (curva B)
• Resistência nominal: 50KΩ
• Tolerância: ±20%
• Potência nominal: 125mW (1/8W)
• Tensão máxima: 200VAC
• Ângulo de rotação: 300°
• Diâmetro da base: 16mm
• Diâmetro do eixo: 6mm
• Comprimento total: 15mm ou 20mm
• Peso: 6g

Acompanha

• 01 – Potenciômetro Linear 50K
• 01 – Arruela 7mm
• 01 – Porca 6mm
