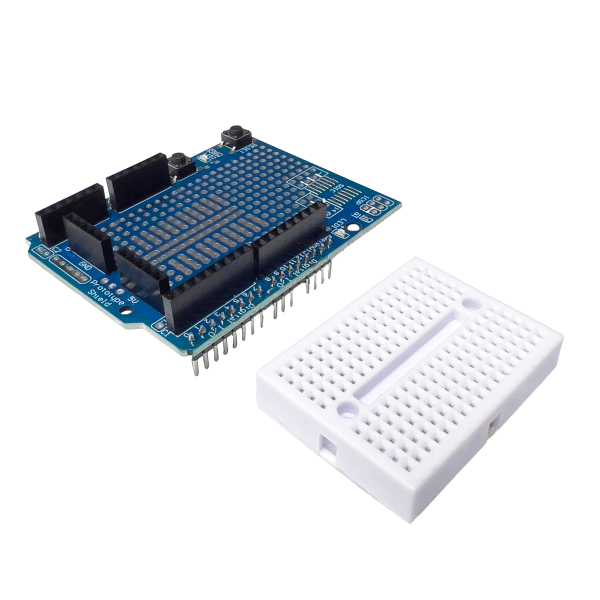

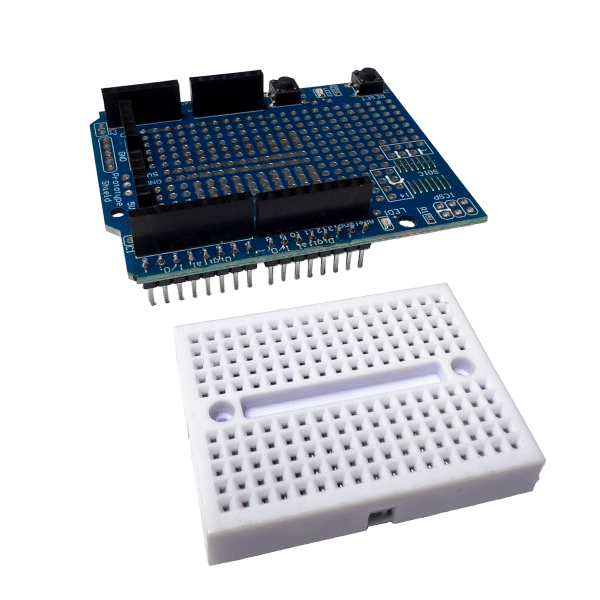

Protoshield para Arduino + Mini Protoboard
REF: 1AS03
Este protoshield foi desenvolvido para facilitar o processo de prototipagem, encaixando-se perfeitamente sobre a placa Arduino. Com isso, você libera uma área de trabalho com 2 LEDs de uso geral, 2 botões e todos os pinos do Arduino Uno.
Principais características:
- Facilita a montagem de protótipos
- 5 portas 5 V e GND adicionais
- Preserva as portas originais do Arduino
- Acompanha mini protoboard
- Compatível com Arduino Uno R3
Comprando com a MakerHero você tem garantia e suporte técnico especializado
Em estoque
R$15,90 1X DE R$15,90 sem juros R$15,10 no PIX
Em estoque
Protoshield para Arduino | Projetos com Arduino mais simples e compactos
O Protoshield para Arduino foi desenvolvido para facilitar o processo de prototipagem, encaixando-se perfeitamente sobre a placa Arduino. Assim, você ganha uma área de trabalho com 2 LEDs de uso geral, 2 push button (um reset e um de uso geral), 5 portas 5 V e GND adicionais, além de todos os pinos originais do Arduino Uno. Também, essa placa oferece espaço dedicado para a conexão de chip SOIC e furos para pinos ICSP.
A conexão com Arduino é simples: o formato deste componente permite seu encaixe perfeito com a placa. O protoshield pode ser utilizado com ou sem a mini protoboard. Com este acessório incluso nessa compra, é possível, aproveitar a área de prototipagem para realizar as soldas de componentes ou de fios nas camadas superior e inferior.
Aplicações do Protoshield para Arduino
O Protoshield para Arduino é uma solução para auxiliar seu processo de prototipagem utilizando a placa Arduino Uno R3. Esse shield possui trilhas que permitem uma montagem mais definitiva dos seus projetos, tornando-os mais compactos.
E caso você não queira utilizar soldas em seus projetos, esse produto vem incluso com uma mini protoboard de 170 pontos que encaixa perfeitamente no protoshield. A protoboard pode ser encaixada com ou sem o uso do adesivo autocolante em seu verso.
Compatibilidade com Placas Arduino
O Protoshield para Arduino + Mini Protoboard é compatível com as placas:
- Arduino Uno R3
* Em caso de dúvidas sobre a compatibilidade com outras placas, favor entrar em contato com o nosso suporte técnico.
Especificações da Protoshield para Arduino
- 5 portas 5 V e GND adicionais
- Preserva as portas originais do Arduino
- 2 LEDs de uso geral
- 1 botão de reset
- 1 botão de uso geral
- Dimensões: 69 mm x 53 mm.
Documentação da Protoshield para Arduino
Acompanha
- 01 – Prototype Shield
- 01 – Mini Protoboard 170 Pontos
