Raspberry Pi PoE+ HAT

REF: DRA65

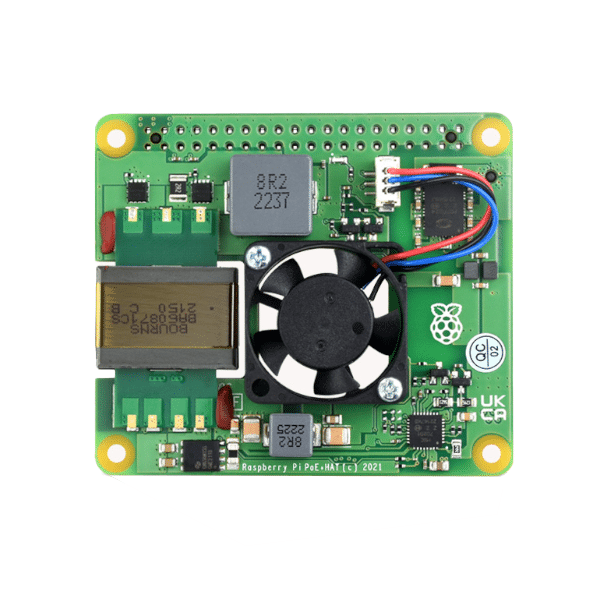

O Raspberry Pi PoE+ HAT é um pequeno acessório para as placas da linha Raspberry, que permite alimentar a placa Pi através de redes habilitadas para PoE (Power over Ethernet). Para o funcionamento do PoE+ HAT não é necessário fazer nenhuma modificação na placa, basta encaixar, configurar e utilizar!

Compatível com a Raspberry Pi 3 Model B+ e com a Raspberry Pi 4 Model B, o PoE+ HAT está equipado com um cooler, controlado pela sua placa via I2C, que liga e desliga automaticamente dependendo da temperatura do processador principal da Raspberry; esta adição também torna possível configurar sua placa para ligar conforme necessidade.

Principais características:

  • Certificação: IEEE 802.3at-2009 PoE
  • Alimentação e dados em um único cabo
  • Cooler integrado de 2.2 CFM
  • Simplifica projetos IoT e de automação

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Fora de estoque

    Fora de estoque

    Raspberry Pi PoE+ HAT | Alimentação Via Ethernet Simplificada

    O Raspberry Pi PoE+ HAT é um acessório inovador para as placas Raspberry Pi, proporcionando a elas a funcionalidade de Power over Ethernet – PoE. Isso significa que você pode alimentar sua placa diretamente através de uma rede Ethernet, simplificando a instalação e eliminando a necessidade de uma fonte de alimentação externa.

    Compatível com as versões Raspberry Pi 3 e Raspberry Pi 4 e inclui um ventilador controlado via I2C que ajusta sua operação com base na temperatura do processador, garantindo o desempenho ideal da placa.

    Aplicações do PoE+ HAT

    Ele facilita o uso das placas Raspberry Pi graças à alimentação via Ethernet. Essa característica permite a instalação de dispositivos em áreas sem acesso direto a eletricidade. A instalação se torna mais simples e organizada, eliminando a necessidade de múltiplos cabos e concentrando dados e energia num só. Isso facilita o desenvolvimento de projetos de:

    • sistemas de automação
    • monitoramento e controle de acesso
    • projetos de vigilância
    • redes Wi-Fi
    • meteorologia
    • Internet das Coisas – IoT

    Benefícios do Power over Ethernet – PoE

    O Power over Ethernet – PoE permite uma instalação simples e eficiente, pois permite que a alimentação elétrica e transferência de dados em um único cabo Ethernet. Esse recurso elimina a necessidade de proximidade com tomadas elétricas, reduzindo a complexidade da instalação e os custos com infraestrutura de alimentação.

    Dimensões Raspberry Pi PoE+ HAT

    Uma das características dos HATs é que eles podem ser montados e conectados às placas Raspberry Pi com facilidade e otimizando o espaço. O desenho mecânico e o esquemático garante a compatibilidade da furação para montagem mecânica e dos conectores. Com isso, o conjunto Placa + HAT ficam com uma dimensão reduzida após a montagem:

    Dimensões da Raspberry Pi PoE + Hat

    Como conectar o PoE+ Hat em sua placa?

    Para instalar o PoE+ HAT em sua Raspberry Pi, siga estes passos simples:

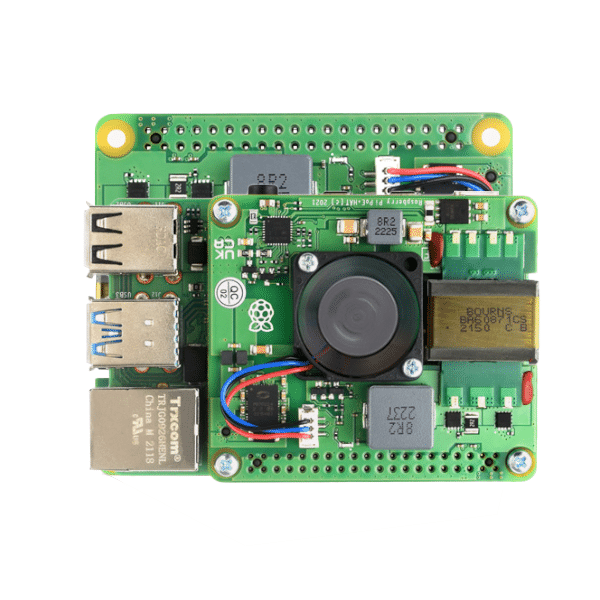

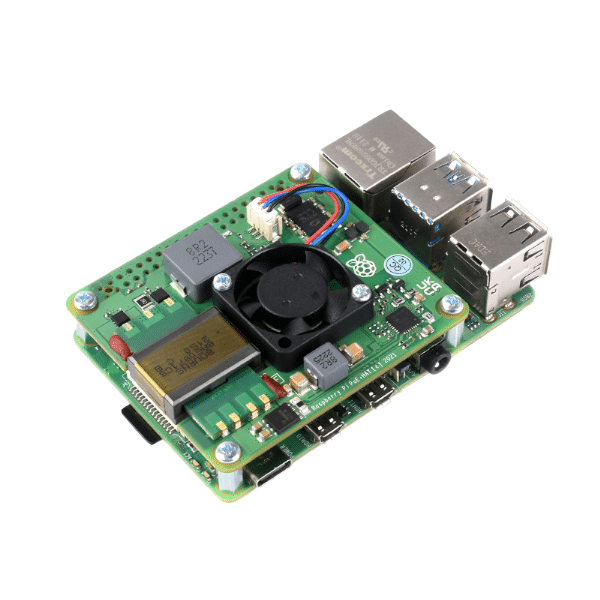

    1. Preparação: Inicie posicionando os espaçadores fornecidos nos quatro cantos da sua placa Raspberry Pi. Estes espaçadores são cruciais para garantir uma montagem segura e estável do PoE+ HAT.
    2. Conexão do PoE+ HAT: Localize os dois conectores de 0,1″ (40 + 4 pinos) na sua Raspberry Pi. Encaixe cuidadosamente o PoE+ HAT sobre estes conectores, assegurando que todos os pinos estejam corretamente alinhados e conectados. Esta etapa é fundamental para estabelecer a conexão elétrica necessária para a alimentação via Ethernet.
    3. Alimentação via Ethernet: Com HAT devidamente instalado, sua Raspberry Pi agora pode ser alimentada diretamente através do conector de rede RJ45. Isso simplifica a configuração, permitindo que a placa receba tanto dados quanto energia por um único cabo Ethernet.

    Desconexão Cuidadosa: ao remover o PoE+ HAT, é crucial fazê-lo de maneira uniforme. Puxe o acessório horizontalmente, garantindo que todos os pinos se soltem simultaneamente e evitando assim danificar tanto o acessório quanto a placa.

    Atualização: mantenha o software da sua Raspberry Pi atualizado para garantir que você tenha acesso a todas as funcionalidades disponíveis e que o sistema operacional esteja preparado para trabalhar com o HAT sem problemas.

    Compatibilidade com placas Raspberry Pi

    Documentação do Raspberry Pi PoE+ HAT

    Especificações do Raspberry Pi PoE+ HAT

    • Certificação: IEEE 802.3at-2009 PoE
    • Tensão de entrada: 37-57 V DC, dispositivo Classe 4
    • Potência de saída: 5 V DC / 4 A
    • Cooler de 25 mm x 25 mm fornecendo 2.2 CFM para resfriamento do processador
    • Cooler acionado automaticamente ou através de configuração
    • Fonte de alimentação totalmente isolada
    • Dimensões: 56.5 mm x 65 mm
    • Temperatura de operação: 0 °C to +50 °C

    Acompanha

    • 01 – Raspberry Pi PoE+ HAT

    Confira o vídeo e conheça mais sobre o HAT PoE!

    Descubra a versatilidade da Raspberry Pi neste vídeo! Explore suas capacidades técnicas e infinitas possibilidades de projetos, desde IoT até automação. Ideal para entusiastas, educadores e profissionais. Inspire-se e comece a criar!
