Seeeduino XIAO SAMD21
REF: DRE27
A Seeeduino XIAO SAMD21 é uma placa em miniatura da série Seeed Studio XIAO series, completa e com ótima performance. É uma ótima opção para quem procura uma alternativa mais compacta, sem deixar de lado a performance e com baixo consumo para projetos wearable.
Principais características:
- Dimensão reduzida
- Baixo consumo de energia
- Microcontrolador de 32 bits
Comprando com a MakerHero você tem garantia e suporte técnico especializado.
Em estoque
R$89,90 1X DE R$89,90 sem juros R$85,40 no PIX
Em estoque
Seeeduino XIAO SAMD21 | Mini no tamanho, max na performance
A Seeeduino XIAO SAMD21 é uma placa em miniatura, completa e com ótima performance da linha XIAO da Seeed Studio. Projetada para ajudar a dar vida aos menores projetos da comunidade maker sem abrir mão do desempenho. A XIAO SAMD21 é baseada no microcontrolador SAMD21G18, um microcontrolador que embarca o Arm® Cortex®-M0+. Ou seja, tem especificações que comportam até os projetos mais exigentes, com seu microcontrolador de 32 bits rodando a 48MHz. A XIAO SAMD21 é compatível com protoboards e dessa maneira oferece praticamente tudo que você precisa para inventar, até mesmo detecção de toques sem a necessidade de módulos externos.
Além disso, o design da linha XIAO não apresenta nenhum componente na parte traseira da placa. Dessa forma, aliado aos pinos castelados, você pode soldar a placa inteira a uma outra placa sem o uso de barras de pino, permitindo versatilidade até mesmo para uso em projetos profissionais.
Então assim que o seu pedido chegar, basta conectar a placa ao computador com um cabo USB-C (não incluso) para começar. Agora ficou fácil você comprar sua Seeeduino XIAO SAMD21 por um ótimo preço e com envio para todo o Brasil.
Confira também diversas outras Placas de Desenvolvimento em nosso catálogo.
Especificações da Seeeduino XIAO SAMD21
- Microcontrolador: SAMD21G18 (Datasheet)
- Velocidade do Clock: 48MHz
- Pinos I/O Digitais: 11
- Portas Analógicas: 11
- Tensão de Operação: 3.3V
- Tensão de Alimentação: 3.3 ou 5V
- Corrente Máxima Pinos I/O: 10mA
- Memória Flash: 256KB
- SRAM: 32KB
- Dimensões: 21 x 17.8 x 3.5mm
Documentação da Seeeduino XIAO SAMD21
Acompanha
- 01 – Seeeduino XIAO SAMD21
Programando a Seeeduino XIAO SAMD21
A Seeeduino XIAO SAMD21, assim como toda a Seeed Studio XIAO Series, é muito versátil quanto à sua programação, podendo ser programado diretamente pela IDE Arduino em C/C++, suporta MicroPython e CircuitPython, LUA e outras linguagens de programação de alto nível. A Arduino IDE pode ser baixada gratuitamente no site oficial da Arduino. Não é necessário ter um conhecimento avançado em programação ou linguagem C para começar a programar a placa.
Além disso é possível usar IDEs como o Thonny para programar o módulo com o MicroPyhton e CircuitPython. Dessa maneira você consegue utilizar a linguagem que se sentir mais confortável para seus projetos com essa placa.

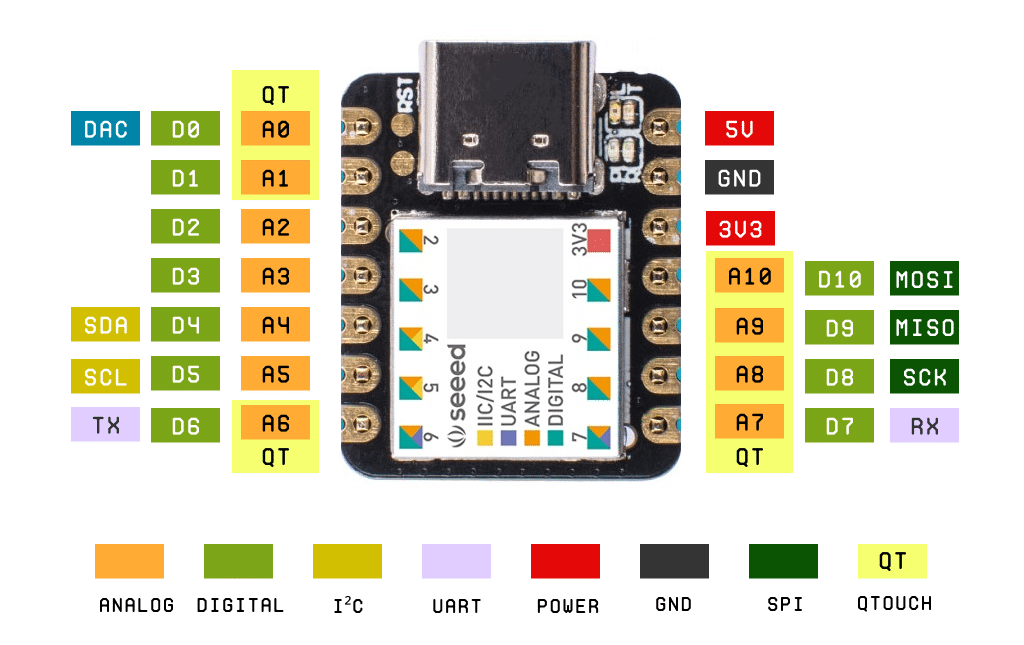

Pinout do XIAO SAMD21
A Seeeduino XIAO SAMD21 tem 11 pinos de entrada/saída digital (dos quais 10 podem ser usados como saídas PWM, uma como saída analógica e todos os 11 como entradas analógicas) e uma porta USB-C. Ainda que tenha relativamente poucos pinos devido ao seu tamanho, ainda tem a vantagem de utilizar várias comunicações seriais como UART, SPI e I2C. O hardware é compatível com Arduino IDE, Arduino CLI e editores web.
Alimentação do Seeeduino XIAO SAMD21
Você consegue alimentar a placa XIAO SAMD21 através da conexão USB C. Além disso, também pode usar uma fonte de alimentação externa regulada de 3.3V (pino 3.3) ou uma fonte de alimentação externa regulada de 5 V (pino VCC).
Entradas e Saídas do Seeeduino XIAO SAMD21
Cada um dos 11 pinos digitais da Seeeduino XIAO SAMD21 tem a capacidade de atuar como entrada ou saída por meio das funções pinMode(), digitalWrite() e digitalRead(). Eles operam em 3.3V. Cada pino pode fornecer ou receber um máximo de 10 mA. Os pinos possuem não só resistores de pull-up como também de pull-down internos (desconectados por padrão) de 20 a 60 kΩ. Além disso, alguns pinos possuem funções especializadas:
- Serial: D7 (RX) e D6 (TX). Usado para receber (RX) e transmitir (TX) dados seriais TTL. Esses pinos se comunicam com o conversor USB-Serial da placa.
- Interruptores Externos: D2 e D3. Esses pinos podem atuar no acionamento uma interrupção em um valor baixo, uma borda ascendente ou descendente ou uma mudança no valor. Consulte a função attachInterrupt() para obter detalhes.
- PWM: D1, D2, D3, D4, D5, D6, D7, D8, D9 e D10. Forneça saída PWM com a função analogWrite().
- SPI: D10 (MOSI), D9 (MISO), D8 (SCK). Estes pinos dão suporte à comunicação SPI utilizando a biblioteca SPI.
- LED: D13. Embora não esteja acessível nos pinos de IO, há um LED integrado ao pino digital 13 do microcontrolador. Quando este pino está no valor HIGH este LED está aceso, quando o pino está em LOW o LED está apagado.
- I2C: D4 (SDA) e D5 (SCL). Suporte a comunicação I2C (TWI) usando a biblioteca Wire.
- Q-Touch: D0, D1, D6, D7, D8, D9 e D10. Esses pinos conseguem detectar variações de capacitância. Dessa maneira, utilizando bibliotecas como a Adafruit FreeTouch, conseguem atuar diretamente como sensores de toque sem a necessidade de módulos.
A XIAO SAMD21 possui 11 entradas analógicas, cada uma com 12 bits de resolução (ou seja, 4096 valores diferentes). O valor de leitura analógica está dentro da tensão de operação da placa, entre 0 e 3.3V.
