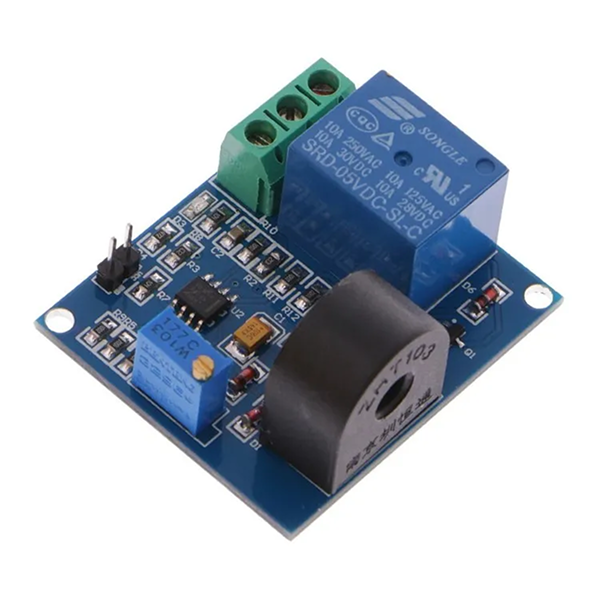

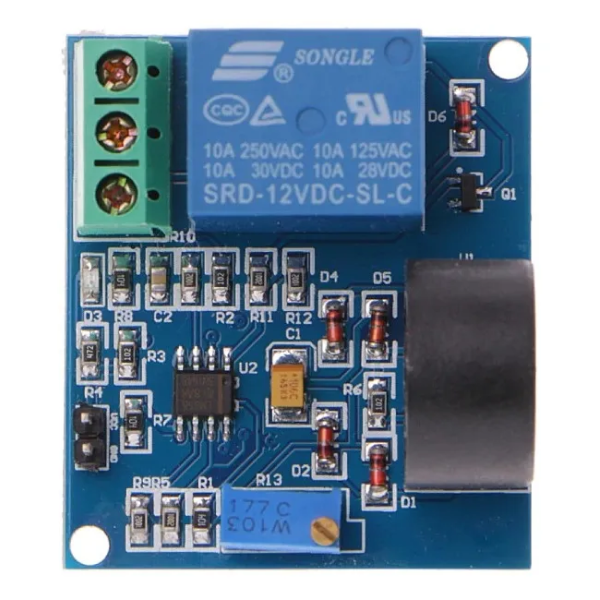

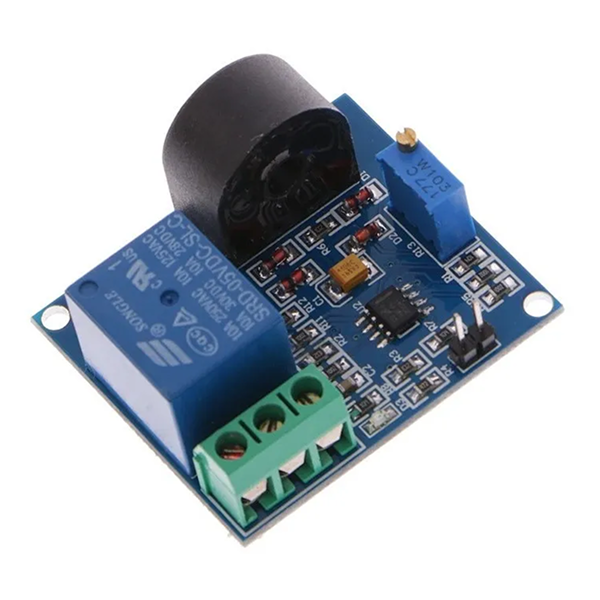

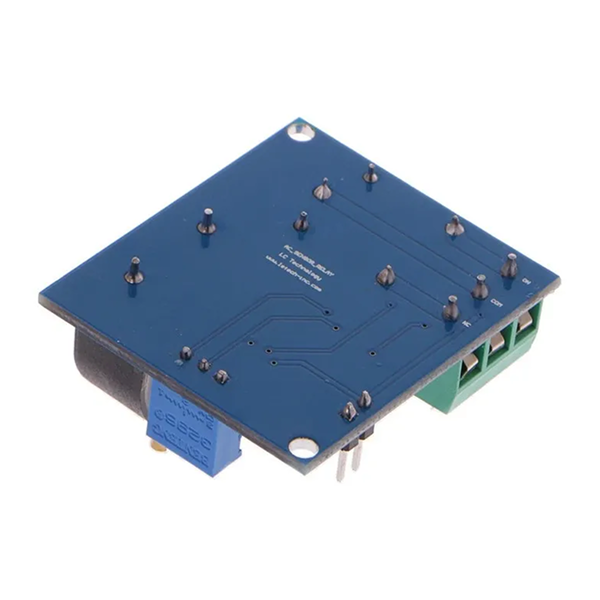

Sensor de Corrente AC 5A com Relé Ajustável

O Sensor de Corrente AC 5A com Relé Ajustável é um módulo desenvolvido para monitoramento de corrente alternada e acionamento automático de cargas elétricas. Utilizando um transformador de corrente (TC) integrado, o dispositivo detecta a passagem de corrente em um condutor e comuta o relé conforme o valor configurado.

Com faixa de detecção entre 0,3A e 5A AC, o sensor permite ajuste preciso por meio de trimpot integrado na placa, possibilitando configurar o ponto de acionamento conforme a necessidade da aplicação. Quando a corrente atinge o valor definido, o relé é acionado ou desligado automaticamente, permitindo controle direto da carga sem necessidade de microcontrolador.

O módulo opera com alimentação de 12V DC e possui baixo consumo de corrente (aproximadamente 20mA), sendo ideal para sistemas de automação, monitoramento de equipamentos, controle de motores, proteção contra sobrecarga e projetos industriais.

Seu relé suporta cargas de até 250VAC 10A, 125VAC 10A ou 30VDC 10A, oferecendo versatilidade para diferentes tipos de aplicações elétricas. A instalação é facilitada por bornes a parafuso, garantindo fixação firme dos fios e maior segurança na conexão.

O sensor permite passagem de condutores com até 5,2mm de diâmetro pelo núcleo do transformador, tornando-o compatível com diversos cabos elétricos utilizados em instalações residenciais e industriais.

Compacto, eficiente e de fácil integração, o sensor de corrente AC com relé é indicado para projetos de automação elétrica, controle de carga inteligente, sistemas de segurança e aplicações onde é necessário monitorar o consumo de corrente sem intervenção direta no circuito principal.

Confira toda a categoria de sensores de corrente disponíveis aqui na MakerHero!

Especificações do Sensor de Corrente AC 5A com Relé Ajustável

• Tensão de operação: 12V DC
• Corrente de operação: 20mA
• Faixa de frequência: 20Hz ~ 400Hz
• Faixa de detecção: 0,3A – 5A AC
• Carga máxima do relé:
  • 250VAC 10A
  • 125VAC 10A
  • 30VDC 10A
• Diâmetro máximo do fio: 5,2mm
• Dimensões: 45 x 40 x 20mm
• Peso: 24g

Acompanha

01 – Sensor de Corrente AC 5A com Relé Ajustável
