Sensor de Fluxo de Água YF-S201b 1/2″
REF: 9SS12
Obtenha medições precisas da vazão de água em seus projetos eletrônicos com o Sensor de Fluxo de Água YF-S201. Instalado em linha com o cano, ele registra a quantidade de água que passa, enviando pulsos PWM para dispositivos como Arduino ou Raspberry Pi.
Principais características:
- Sensor de Efeito Hall
- Fluxos de 1 a 30 L/min
- Tensão de operação de 5 a 24V
- Pressão máxima de 2 MPa
Comprando com a MakerHero você tem garantia e suporte técnico especializado.
Disponibilidade:
Em estoque
R$34,90 1X DE R$34,90 sem juros R$33,15 no PIX
Em estoque
O Sensor de Fluxo de Água YF-S201B é um dispositivo baseado no efeito Hall, projetado para medir o fluxo de água em tubulações com conexões de 1/2 polegadas. Com uma faixa de fluxo de 1 a 30 litros por minuto e pulsos por litro de 450, proporciona uma precisão de 10%.
Operando com uma tensão de 5 a 24 V e consumindo até 15 mA a 5 V, é adequado para uma variedade de aplicações. Com uma temperatura de trabalho de -25 a 80°C e capacidade de suportar pressões de até 2,0 MPa, é robusto e confiável. Suas dimensões compactas e cabo de 15cm o tornam fácil de instalar em diferentes sistemas de medição de fluxo de água.
Como funciona o Sensor de Fluxo de Água YF-S201B?
O Sensor de Fluxo de Vazão de Água, como o YF-S201b, opera com base no princípio de medição volumétrica do fluxo de líquido. Ele geralmente consiste em um rotor interno que gira conforme a água passa pelo sensor. Cada rotação do rotor é detectada por um sensor magnético ou óptico, gerando pulsos elétricos proporcionais ao volume de água que passa pelo sensor. Esses pulsos são então contados e convertidos em unidades de fluxo, como litros por minuto. O sensor é calibrado para fornecer uma leitura precisa com base na velocidade de rotação do rotor e em suas características físicas.
A denominação Sensor de Fluxo de Água 1/2″ ou Sensor de Fluxo de Água 3/4″ se refere ao tamanho da conexão do sensor com a tubulação através da qual o líquido flui. Esses números indicam o diâmetro nominal da conexão em polegadas.
Aplicações
O Sensor de Fluxo de Água encontra diversas aplicações em sistemas de medição e controle de fluxo de água. Ele é frequentemente utilizado em sistemas de irrigação para monitorar e controlar o fluxo de água em jardins, fazendas e estufas. Além disso, é empregado em sistemas de monitoramento de consumo de água em residências, edifícios comerciais e industriais, contribuindo para a gestão eficiente dos recursos hídricos.
Em laboratórios, o sensor é utilizado para medições precisas de fluxo em experimentos e processos industriais. Também é comum encontrar sua aplicação em sistemas de refrigeração, aquecimento e circulação de água. Sua versatilidade e precisão o tornam uma escolha popular em uma variedade de contextos.
Como conectar o Sensor de Fluxo de Água YF-S201B ao Arduino?
Para conectar um Sensor de Vazão ao Arduino, siga estas etapas básicas:

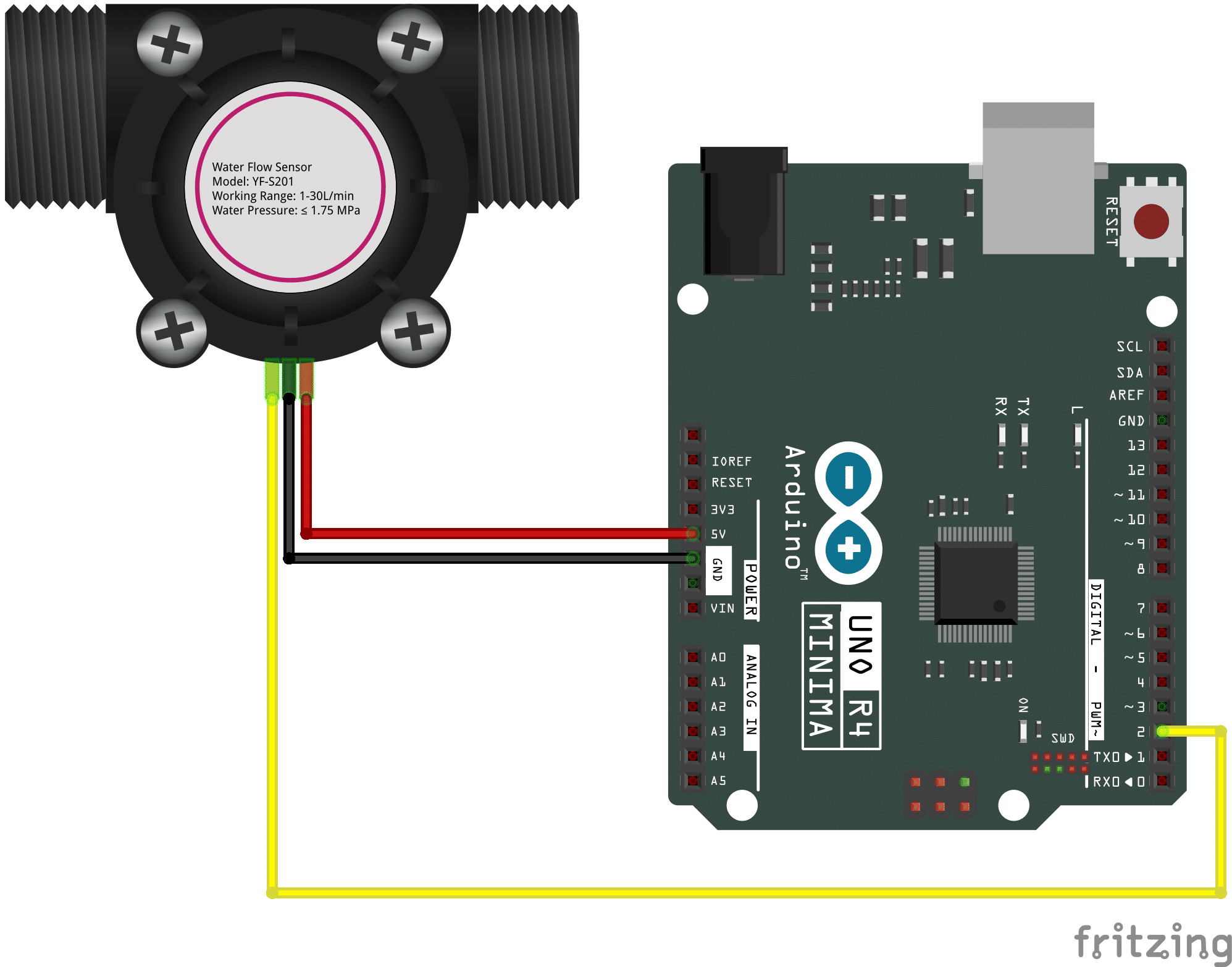

- Identifique os fios do sensor de fluzo de água. O sensor possui três fios: Vermelho (VCC), Preto (GND) e Amarelo (Saída).
- Conecte o fio Vermelho ao pino de alimentação de 5V do Arduino.
- Conecte o fio Preto ao pino GND (terra) do Arduino.
- Conecte o fio Amarelo a um pino digital do Arduino (por exemplo, D2) para ler os pulsos de fluxo.
- Abra o Arduino IDE e crie um novo sketch.
- Faça o upload do código abaixo para a placa.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 |
<em>// Definindo o pino ao qual o sensor está conectado const int sensorPin = 2; // Altere conforme necessário // Variáveis para cálculo de vazão volatile unsigned int pulseCount; // Variável para contar pulsos float flowRate; // Vazão em litros por minuto unsigned int flowMilliLitres; // Quantidade de água passada (em mililitros) unsigned long totalMilliLitres; // Total de água passada (em mililitros) unsigned long oldTime; // Armazena o tempo anterior // Interrupção para contar pulsos void pulseCounter() { pulseCount++; } void setup() { Serial.begin(9600); pinMode(sensorPin, INPUT); digitalWrite(sensorPin, HIGH); // Ativar pull-up pulseCount = 0; flowRate = 0.0; flowMilliLitres = 0; totalMilliLitres = 0; oldTime = 0; // Configura a interrupção para contar pulsos attachInterrupt(digitalPinToInterrupt(sensorPin), pulseCounter, FALLING); } void loop() { // Calcula o tempo decorrido unsigned long currentTime = millis(); unsigned long elapsedTime = currentTime - oldTime;</em> <em> // Se passou um segundo desde a última vez if (elapsedTime > 1000) {</em> <em> // Calcula a vazão flowRate = (1000.0 / (elapsedTime)) * pulseCount; // Resetar contadores pulseCount = 0; oldTime = currentTime; // Calcula a quantidade de água passada flowMilliLitres = (flowRate / 60) * 1000; // Adiciona à quantidade total totalMilliLitres += flowMilliLitres; // Imprime os resultados Serial.print("Vazao: "); Serial.print(flowRate); Serial.print(" L/min - "); Serial.print("Quantidade de agua: "); Serial.print(flowMilliLitres); Serial.print(" mL/segundo - Total: "); Serial.print(totalMilliLitres); Serial.println(" mL"); } }</em> |
- Abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar a leitura do fluxo de água.
Especificações do Sensor de Fluxo de Água YF-S201b
- Modelo: YF-S201B (Datasheet)
- Tipo de sensor: Efeito Hall
- Tensão de operação: 5 – 24 V
- Corrente máxima: 15 mA (5 V)
- Faixa de fluxo: 1-30 L/min
- Pressão máxima: 2,0 MPa
- Pulsos por litro: 450
- Frequência (Hz) = 7,5*Fluxo(L/min)
- Temperatura de trabalho: -25 a 80°C
- Exatidão: 10%
- Comprimento do cabo: 15cm
- Dimensão conexão: 1/2″
- Dimensão diâmetro interno: 0,78″
- Dimensão externa: 2,5″ x 1,4″ x 1,4″
Acompanha
- 01 – Sensor de Fluxo de Água YF-S201b 1/2″
