Sensor de Luz LDR

Sensor de Luz LDR | Detecte luz com facilidade

O Sensor de Luz LDR é um componente versátil, capaz de detectar variações na luminosidade do ambiente. Com sua sensibilidade ajustável via potenciômetro, oferece flexibilidade para adaptar-se a diferentes condições de iluminação. Além disso, sua saída digital proporciona uma integração versátil com diversos sistemas, permitindo uma ampla gama de aplicações.

Seus LEDs indicadores de tensão e saída digital facilitam a visualização do status do sensor. Com dimensões compactas e design intuitivo, é de fácil instalação e uso, tornando-o uma escolha popular para projetos DIY e iniciantes em eletrônica. Combinando eficiência e praticidade, o Sensor de Luz LDR é uma ferramenta valiosa em sistemas de automação, segurança, arte interativa e muito mais. Confira todos os modelos disponíveis na MakerHero na nossa categoria Sensor de luminosidade.

Sensibilidade ajustável via potenciômetro

Com um potenciômetro integrado, o sensor de luz LDR permite ajustar sua sensibilidade de acordo com as necessidades específicas do projeto, oferecendo maior controle sobre a detecção de luminosidade.

LEDs indicadores de tensão e saída digital

Equipado com LEDs indicadores para tensão e saída digital, o sensor oferece uma maneira fácil e conveniente de visualizar o status da alimentação e a detecção de luz, simplificando o processo de depuração e monitoramento do sistema.

Fácil instalação

Com suas dimensões compactas e design intuitivo, o sensor é fácil de instalar e usar, sendo uma opção ideal para projetos DIY e iniciantes em eletrônica, proporcionando uma experiência de integração simples e sem complicações.

LDR: O que é? Como funciona?

O LDR (Light Dependent Resistor, ou fotoresistor, é um componente eletrônico sensível à luz que tem a resistência variável conforme a intensidade luminosa que incide sobre ele. Consiste em uma pastilha semicondutora composta por sulfeto de cádmio ou selênio.

Quando exposto à luz, os elétrons em sua estrutura se movem para um nível de energia mais alto, diminuindo a resistência elétrica do dispositivo. Essa propriedade permite que o LDR seja usado em circuitos eletrônicos para detectar mudanças na luminosidade ambiental. Quanto mais luz incide sobre o sensor, menor é sua resistência.

Isso torna o LDR útil em aplicações como controle de iluminação automático, sistemas de segurança, arte interativa e muito mais. Sua operação simples e baixo custo o tornam uma escolha popular em diversos projetos eletrônicos.

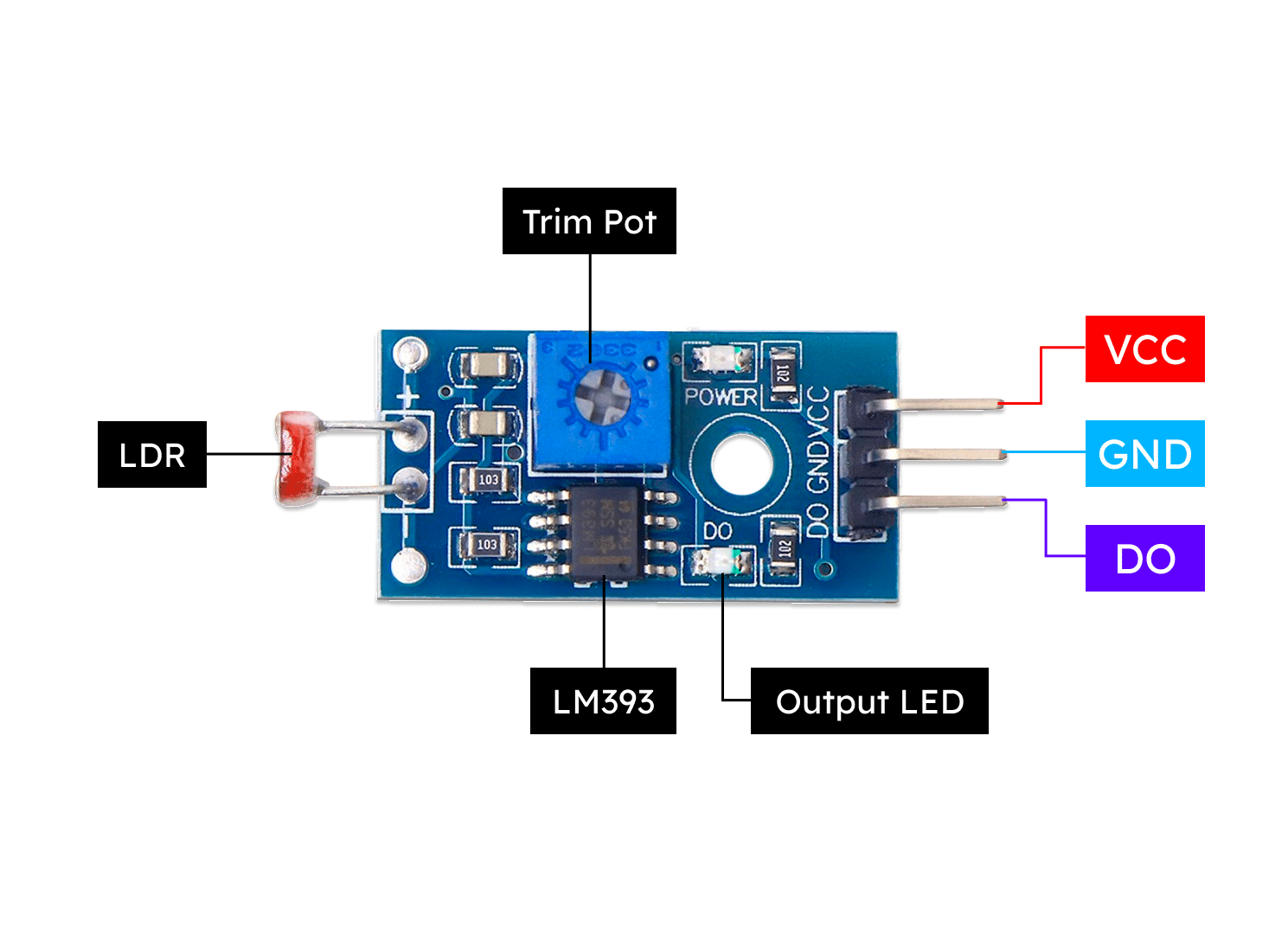

Pinagem do Sensor de Luz LDR

A pinagem do módulo LDR é a seguinte:

• VCC: Conexão de alimentação (5V)
• GND: Conexão de terra (0V)
• D0: Saída digital (para detecção de nível de luminosidade)

Aplicações do Sensor de Luz LDR

O LDR é amplamente utilizado em diversas aplicações devido à sua capacidade de detectar e medir a intensidade de luz ambiente. Ele é empregado em sistemas de controle de iluminação para ajustar automaticamente a luminosidade, em sistemas de segurança para acionar alarmes ou luzes em resposta a mudanças na luminosidade.

Também pode ser utilizado na automação residencial para controlar cortinas e sistemas de iluminação, em projetos de arte interativa e design para criar instalações que respondem à luz de forma criativa, em estudos científicos para investigar fenômenos naturais e muito mais. Sua versatilidade torna-o indispensável em diversas áreas.

O sensor de luz é uma opção conveniente para integração com placas, pois é um módulo que não requer circuitos extras para funcionar. Isso facilita sua implementação em projetos eletrônicos, permitindo uma integração rápida e simples com microcontroladores, placas Arduino e outros dispositivos. Sua natureza modular torna o processo de instalação mais fácil e acessível, sendo uma escolha ideal para iniciantes e projetos de prototipagem rápida.

Como conectar o Sensor de Luz LDR ao Arduino?

Conectar o sensor ao Arduino é relativamente simples e requer apenas alguns passos. Aqui está um guia passo a passo para ajudá-lo a fazer isso:

• Conecte o pino VCC do sensor LDR ao pino 5V do Arduino.
• Conecte o pino GND do sensor LDR ao pino GND do Arduino.
• Conecte o pino OUT do sensor LDR a um pino digital do Arduino (por exemplo, D2).

• Abra o Arduino IDE e crie um novo sketch.
• Depois vá em “Arquivo” -> “Exemplos” -> “Basics” e selecione o exemplo DigitalReadSerial.
• Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os dados de leitura do sensor LDR sendo impressos.

Especificações do Sensor de Luz LDR

• Tipo: LDR
• Comparador: LM393 (Datasheet)
• Tensão de Operação: 3 – 5 V
• Sensibilidade ajustável via potenciômetro
• Saídas digital
• Fácil instalação
• Led indicador para tensão
• Led indicador para saída digital
• Dimensões: 30 mm x 13 mm

Acompanha

• 01 – Sensor de Luz LDR
