Sensor de Movimento HB100 Doppler

REF: 4MDJ7

O Sensor de Movimento HB100 Doppler embarca um transmissor e receptor de microondas para leitura de movimento e velocidade através do efeito doppler. Com ele você consegue estimar a velocidade do objeto em movimento e a direção em que está se movendo, para perto ou para longe do sensor.

Principais características:

  • Alcance de até 20m
  • Antena embarcada
  • Sensibilidade de -86dBm

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$34,90 1X DE R$34,90 sem juros R$33,15 no PIX

    Em estoque

    FRETE E PRAZO

    O Sensor de Movimento HB100 Doppler embarca um transmissor e receptor de microondas para leitura de movimento e velocidade através do efeito doppler. Dessa forma você pode realizar não só a detecção de movimento como estimar a velocidade em que o objeto está se deslocando, bem como se está se aproximando ou afastando do detector.

    O que é o Radar Doppler

    O radar doppler é um sistema de detecção que utiliza microondas e se baseia no efeito Doppler. Esse efeito ocorre quando um objeto em movimento em relação ao observador reflete ou emite uma onda, ou se afastando ou se aproximando. Caso o objeto esteja se aproximando, a frequência percebida é maior que a frequência original. Pelo contrário, com o objeto se afastando, a frequência percebida é menor. Assim sendo, esse efeito é muito fácil de observar em veículos de emergência quando estão com a sirene ligada. Dessa forma, quando o veículo está se aproximando a frequência aparenta ser maior (som mais agudo), já quando ele está se afastando, a frequência parece ser menor (som mais grave).

    Como funciona o Sensor de Movimento HB100 Doppler

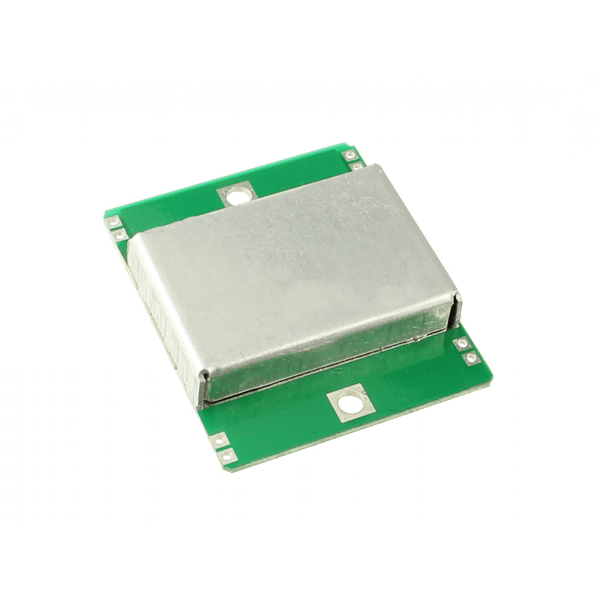

    O sensor embarca um transmissor, um receptor e um misturador de sinais. Além disso, conta com uma antena integrada na PCB do tipo dipolo, com uma metade conectada ao pino IF e outra ao GND. Apesar de costumeiramente a parte da frente ser a parte com os componentes ou com a blindagem, no caso desse sensor a parte da frente, que realiza a detecção, é a parte da PCB oposta à blindagem. Na saída IF há a mistura do sinal transmitido e recebido, que tem a frequência proporcional a velocidade de movimento do objeto em relação ao detector.

    A saída de sinal apresenta amplitude baixa, portanto é recomendado o uso de um circuito para amplificação do sinal para detecções mais precisas.

    Confira esse e outros sensores para seus projetos em nosso catálogo!

    Especificações do Sensor de Movimento HB100 Doppler

    • Alcance: até 20 metros
    • Tensão de alimentação: 4.5 a 5.2V
    • Corrente (máxima): 60mA
    • Frequência de transmissão: 10,525 GHz
    • Potência de saída (mínimo): 13dBm EIRP
    • Emissão harmônica: <-10dBm
    • Sensibilidade (com SNR 10dB) na largura de banda de 3 a 80Hz: -86dBm
    • Ruído na largura de banda de 3 a 80Hz: 10μV
    • Ganho da antena: 8dBi
    • Largura de feixe Vertical até a queda de 3dB: 36°
    • Largura de feixe Horizontal até a queda de 3dB 3dB: 72°
    • Dimensões: 45 x 37.2 x 8.5mm

    Documentação

    Manual do HB100 (inglês)
    Datasheet do HB100

    Acompanha

    01 – Sensor de Movimento HB100 Doppler
