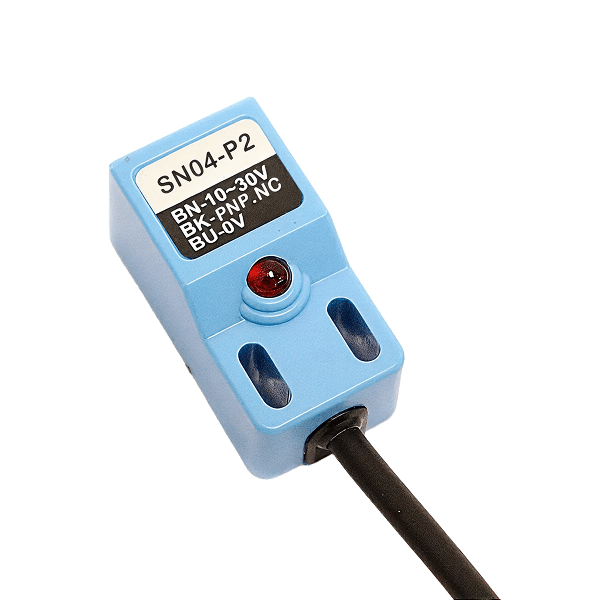

Sensor de Nivelamento Indutivo PNP SN04-P2

O Sensor de Nivelamento Indutivo PNP SN04-P2 é uma solução confiável e versátil para detecção de objetos metálicos. Com uma distância de detecção de até 4 mm, é capaz de identificar objetos próximos com precisão. Dessa forma, aliado ao baixo consumo de energia e a não possuir peças móveis, é uma excelente opção para sensor de nivelamento em impressoras 3D.

Sua configuração de 3 fios simplifica a instalação, enquanto a ampla faixa de tensão de operação de 10 a 30 V oferece flexibilidade de integração em uma variedade de sistemas elétricos. Com uma corrente de operação de até 200 mA, proporciona um desempenho estável e sem exigir demais da fonte de alimentação.

Como funciona o Sensor de Nivelamento Indutivo PNP SN04-P2?

O Sensor de Nivelamento Indutivo NPN funciona com base no princípio da indução eletromagnética. Assim sendo, quando um objeto metálico se aproxima do sensor, ele perturba o campo magnético em torno do sensor, o que leva à ativação do circuito interno. Dessa maneira o estado de saída do sensor se altera, indicando a presença ou ausência do objeto.

A diferença fundamental entre os sensores indutivos NPN (Transistor de Emissão de Coletor) e PNP (Transistor de Coletor de Emissão) está na polaridade do sinal de saída. No sensor NPN, a saída conecta ao terra (GND) quando o sensor é acionado, enquanto no PNP, a saída conecta ao positivo (VCC) quando o sensor é acionado. Portanto, ao integrar esses sensores em um circuito, é necessário considerar a compatibilidade da polaridade da saída com os dispositivos de entrada ou controle conectados.

Pinagem do Sensor de Nivelamento Indutivo

O Sensor de Nivelamento Indutivo segue a seguinte lógica de cores:

• GND: Fio azul. Conecte ao GND do equipamento.
• SINAL: Fio preto. Conecte a um pino leitura do equipamento.
• VCC: Fio marrom. Conecte ao VCC (10 – 30 V).

Aplicações do Sensor de Nivelamento Indutivo

Esse sensor é especialmente útil como sensor de nivelamento em impressoras 3D ou máquinas CNC. Em virtude de sua natureza sem contato, é mais confiável e durável que sensores como os bltouch, que sofrem desgaste mecânico com o tempo. Além disso, se houver um pedaço de material que ficou na mesa da impressão anterior, o sensor indutivo não terá a leitura afetada como o bltouch teria, caso a altura desse material esteja dentro do range de detecção do sensor.

Confira outras opções de sensores de movimento e proximidade disponíveis aqui na MakerHero!

Especificações do Sensor Indutivo PNP Proximidade

• Modelo: SN04-P2 (Datasheet)
• Tipo de saída: PNP
• Tensão de operação: 10 a 30V
• Consumo de corrente (máximo): 12mA
• Corrente de Saída: até 200mA
• 3 fios
• Distância de detecção: até 4mm
• Estado da saída: Normal fechado
• Dimensões: 34,2 x 18,3 x 18mm

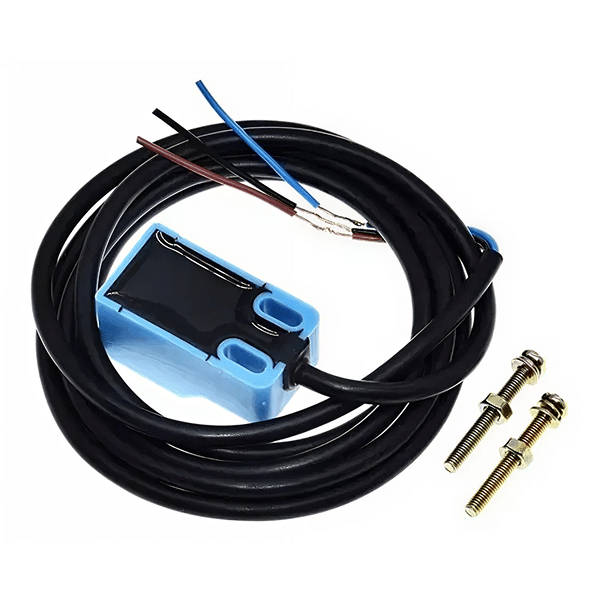

Acompanha

• 01 – Sensor de Nivelamento Indutivo PNP SN04-P2
• 01 – Para de parafusos e porcas M3 para fixação
