Sensor De Pressão e Temperatura Bmp280

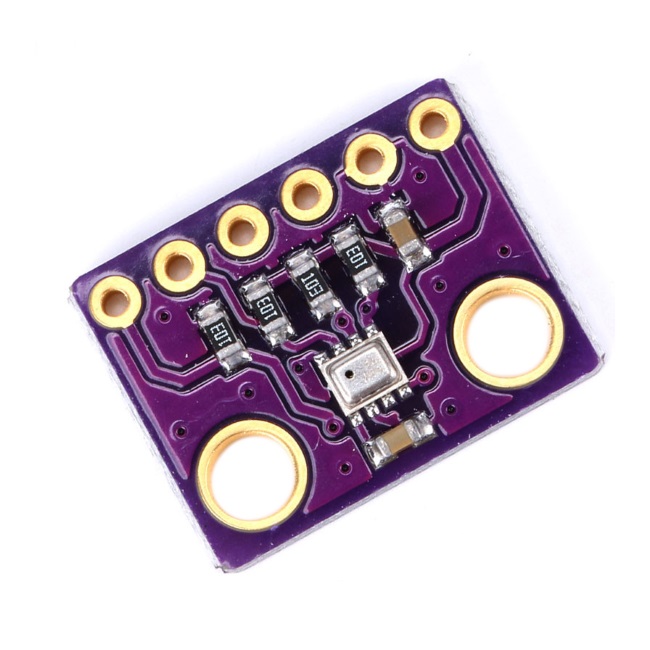

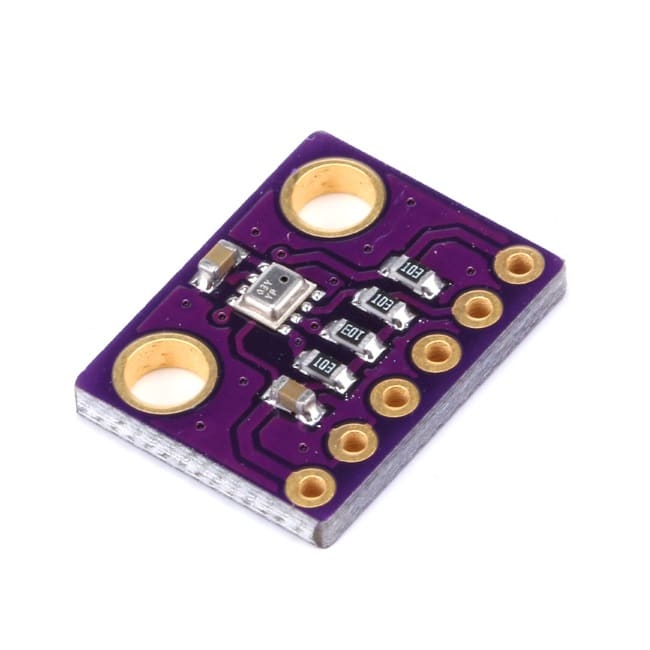

Sensor De Pressão e Temperatura BMP280

O Sensor de Pressão e Temperatura BMP280 é um dispositivo altamente versátil e preciso para medir pressão atmosférica e temperatura ambiente. Operando com uma faixa de tensão de 1,8 a 3,6 V e um baixo consumo de corrente de 2,7 µA, é ideal para aplicações de baixo consumo de energia.

Com interfaces I2C e SPI, oferece flexibilidade na integração com diversos microcontroladores. Sua ampla faixa de medição de pressão, de 300 a 1100 hPa, corresponde a altitudes de aproximadamente +9000 a -500 metros acima ou abaixo do nível do mar, com uma precisão de ±0.12 hPa.

Além disso, é capaz de medir temperaturas na faixa de -40 a 85 °C com precisão de ±1.0 °C, que o torna adequado para uma variedade de aplicações em diferentes ambientes.

Como funciona o Sensor De Pressão e Temperatura BMP280?

O Sensor de Pressão e Temperatura BMP280 opera com base no princípio da medição da pressão atmosférica e da temperatura ambiente. Utilizando um sensor piezoelétrico para medir a pressão, ele converte as alterações de pressão em sinais elétricos. Além disso, incorpora um sensor de temperatura de alta precisão.

Esses dados são processados pelo chip Bosch do sensor e disponibilizados para leitura através de interfaces digitais como I2C ou SPI. Essas informações são então interpretadas pelo microcontrolador conectado (como o Arduino) para aplicações como monitoramento climático, previsão do tempo, controle de altitude em drones, entre outras.

Pinagem do Sensor De Pressão e Temperatura BMP280

O sensor BMP280 possui os seguintes pinos:

• VCC: Conexão de alimentação (3,3V) para fornecer energia ao sensor.
• GND: Conexão de terra (GND) para completar o circuito e garantir um fluxo de corrente adequado.
• SCL/SCK: Pino para a linha de clock do barramento I2C (Inter-Integrated Circuit) ou SPI (Serial Peripheral Interface), dependendo da configuração.
• SDA/MOSI: Pino para a linha de dados do barramento I2C ou SPI, responsável pela comunicação de dados.
• CSB/CS: Pino de seleção de chip usado em configurações SPI para identificar o dispositivo específico em um barramento de comunicação múltipla.
• SDO/MISO: Pino para a saída de dados do barramento I2C ou SPI, onde os dados são transmitidos para o dispositivo mestre (Arduino, por exemplo) em configurações SPI ou usado para comunicação de leitura em configurações I2C.

Aplicações

O Sensor de Pressão e Temperatura BMP280 é amplamente utilizado em uma variedade de aplicações devido à sua precisão e versatilidade. Suas aplicações incluem monitoramento meteorológico, onde é usado para medir a pressão atmosférica e a temperatura ambiente, possibilitando a previsão do tempo local.

Além disso, é empregado em sistemas de navegação e altímetros barométricos em drones e aeronaves, garantindo uma navegação precisa e segura. Na indústria automotiva, este sensor é utilizado em sistemas de controle de pressão dos pneus, monitoramento de pressão de combustível e em sistemas de controle climático dentro dos veículos. Outras aplicações incluem monitoramento de qualidade do ar, controle de ventilação em edifícios e sistemas de controle ambiental em estufas agrícolas.

Descubra como monitorar temperatura e pressão remotamente com o Sensor BMP280 e o ESP32 aqui.

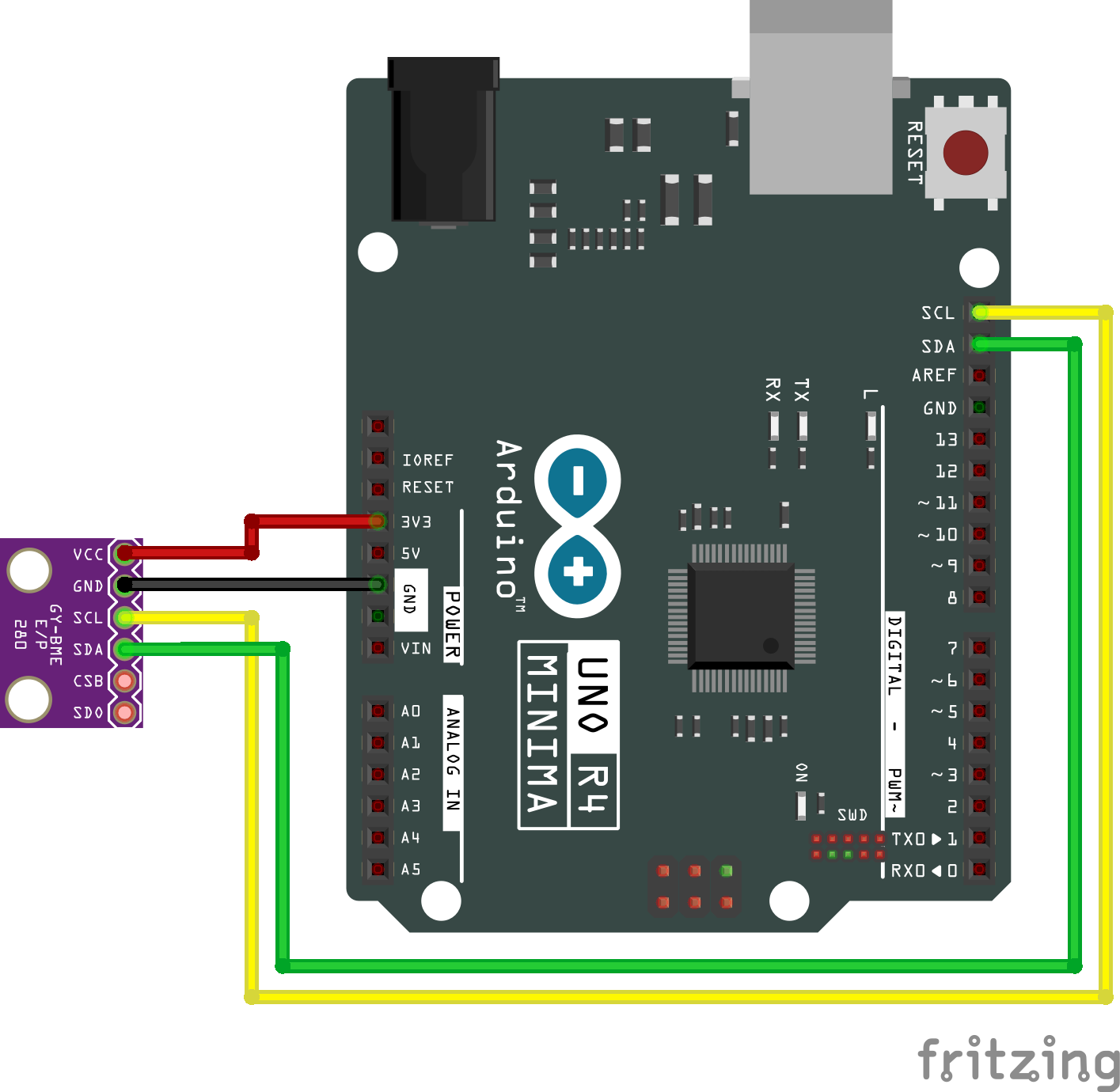

Como conectar o Sensor De Pressão e Temperatura BMP280 ao Arduino?

Conectar o Sensor De Pressão e Temperatura BMP280 ao Arduino é relativamente simples. Aqui está um guia passo a passo:

• Conecte o pino VCC do sensor ao 3,3V do Arduino.
• Conecte o pino GND do sensor ao GND do Arduino.
• Conecte o pino SDA do sensor ao pino SDA do Arduino.
• Conecte o pino SCL do sensor ao pino SCL do Arduino.

• Antes de começar a programar, você precisará instalar a biblioteca BMP280. Você pode fazer isso no Arduino IDE indo para “Ferramentas” -> “Gerenciar Bibliotecas”.
• Na janela “Bibliotecas”, procure por “BMP280” e instale a biblioteca “Adafruit BMP280 Library” e todas as suas dependências.
• Depois vá em “Arquivo” -> “Exemplos” -> “Adafruit BMP280 Library” e selecione o exemplo bmp280tester.
• Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os dados de temperatura e pressão sendo impressos.

Especificações do Sensor De Pressão e Temperatura BMP280

• Sensor de Pressão e Temperatura
• Modelo: BMP280 (Datasheet)
• Tensão de operação: 1,8 a 3,6 V
• Consumo de corrente: 2.7µA
• Interfaces: I2C e SPI
• Faixa de medição pressão: 300 – 1100 hPa (equiv. +9000 à -500m acima/abaixo do nível do mar)
• Precisão: ±0.12 hPa (equiv. ±1m)
• Faixa de temperatura: -40 à 85 °C
• Precisão temperatura: ±1.0 °C
• Dimensões: 15 mm x 12 mm x 2, 3mm (sem os pinos)

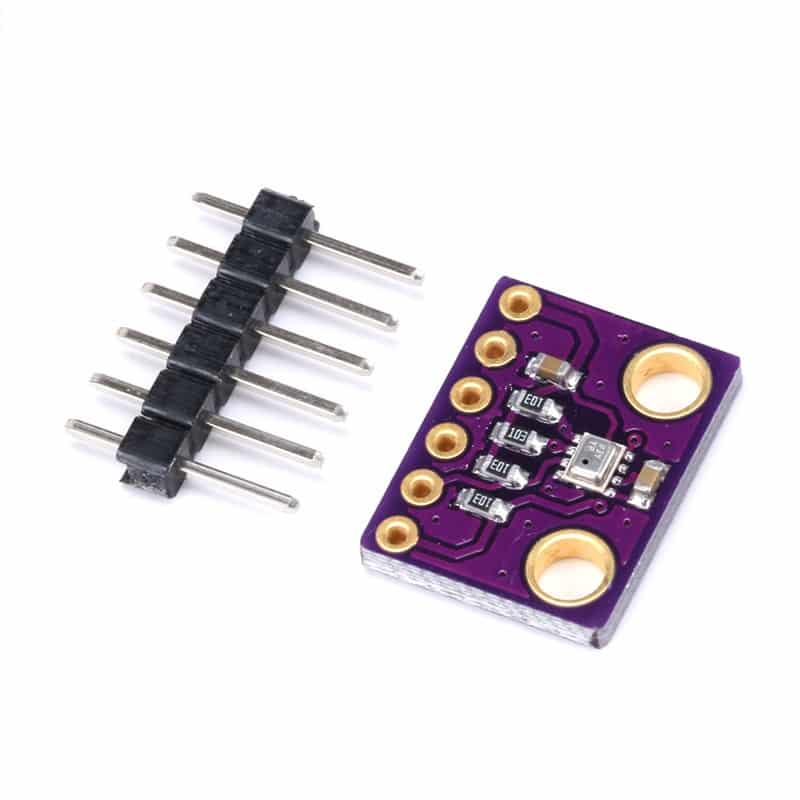

Acompanha

• 01 – Sensor de Pressão e Temperatura Bmp280
• 01 – Barra de pinos 180º
