Sensor de Toque Capacitivo 16 Teclas TP229
REF: 4MDF9
O Sensor de Toque Capacitivo 16 Teclas funciona com base no CI TTP229, um componente que detecta toques. Seu funcionamento é bem simples: quando você toca em uma das teclas indicadas, a saída do sensor referente à tecla vai para nível lógico alto. Sem tocar o sensor, não há atividade na saída.
Principais características
- Modo de baixo consumo ativado automaticamente
- Compatível com níveis de tensão 3,3 e 5V
- Furos para fixação na PCB
Comprando com a MakerHero você tem garantia e suporte técnico especializado.
Disponibilidade:
Em estoque
R$18,90 1X DE R$18,90 sem juros R$17,95 no PIX
Em estoque
O Sensor de Toque Capacitivo 16 Teclas funciona com base no CI TTP229, um componente que detecta toques. Possui 8 teclas de funcionamento simples: quando você toca em uma das teclas indicadas, a saída do sensor referente à tecla vai para nível lógico alto. Sem tocar o sensor, não há atividade na saída. Assim o componente funciona como um sensor touch com princípio semelhante aos presentes em telas de smartphones e tablets. Já as teclas 9 a 16 funcionam apenas através da interface serial.
O que é
O sensor se comporta como quatro botões individuais em termos de função para aplicação em microcontroladores, porém não utiliza partes mecânicas, apenas efeito capacitivo. Dessa forma, possui uma vida útil muito superior a botões convencionais.
Como funciona o Sensor de Toque Capacitivo 16 Teclas TP229
Ele funciona passando um sinal pela área de detecção, utilizando ela como parte de um circuito oscilador. Ao aproximar o dedo, a capacitância dessa área sofre alteração e consequentemente a frequência do sinal. Então o CI interpreta que um toque ocorreu com base nessa variação de frequência.
O CI TTP229 também aplica recursos de economia de energia ativados automaticamente, e dessa maneira garante um excelente compromisso entre desempenho e consumo de energia. Quando detecta um toque ele automaticamente entra no modo de detecção rápida e permanece nele por cerca de 12 segundos.
Caso não detecte nenhum toque nesse período, retorna ao modo de baixo consumo. Dessa forma, quando está operando a 3V de tensão de alimentação o CI consome um máximo de 2.5µA no modo de baixo consumo.

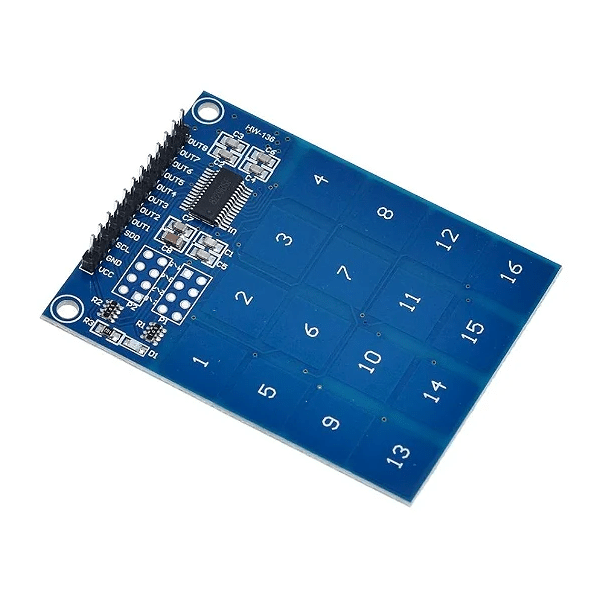

Possui espera para jumpers de configuraçao, por padrão opera no modo 8 teclas, e para uso das 16 é preciso unir os pinos 3 e 6 do campo P1. Apresenta 8 pinos de saída lógica para as teclas de 1 a 8 e conta com comunicação serial para as demais teclas.

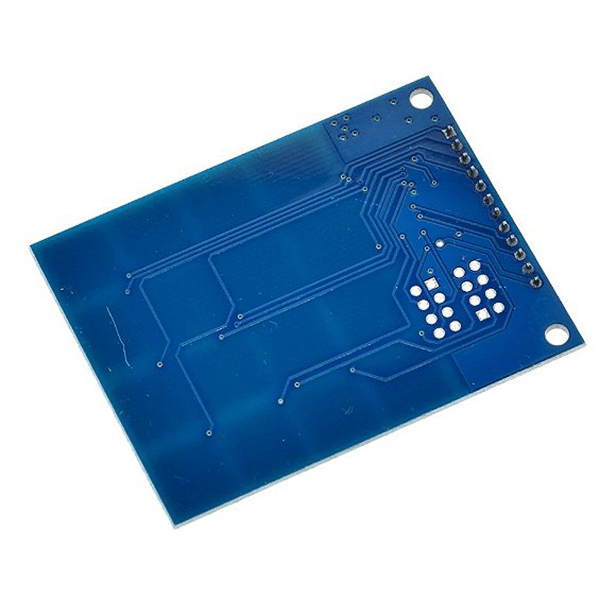

Seu formato com furos para fixação torna instalar o sensor uma tarefa fácil , permitindo o uso em projetos com Arduino, Raspberry Pi e microcontroladores para controle de lâmpadas, desktops e interruptores touch por exemplo.
Confira mais sensores em nosso catálogo.
Especificações do Sensor de Toque capacitivo TTP229
- CI TP229 (Datasheet)
- Código de exemplo
- Tensão de operação (VDD): 2-5.5V
- Consumo de corrente: 2.5µA (Com VDD = 3V e em modo low power)
- Saída estado alto: 0.8 a 1VDD
- Saída estado baixo: 0 a 0.2VDD
- Tempo de resposta: 200ms (modo low power) e 100ms (modo fast)
- Dimensões: 65 x 54 x 11mm
Acompanha
01 – Sensor de Toque Capacitivo 16 Teclas TP229
