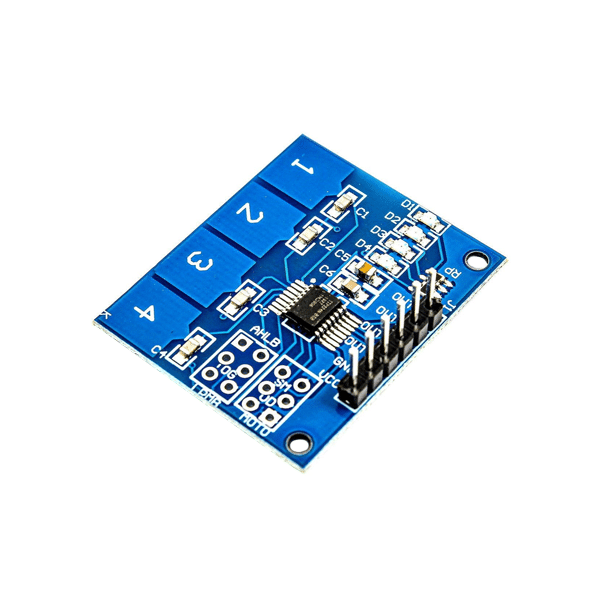

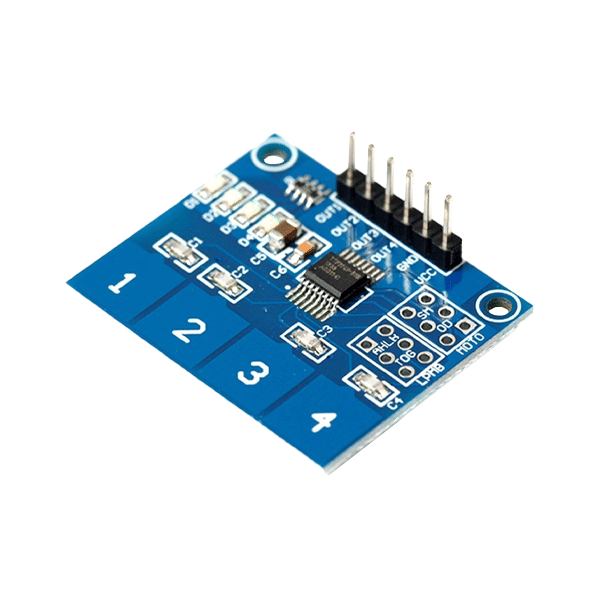

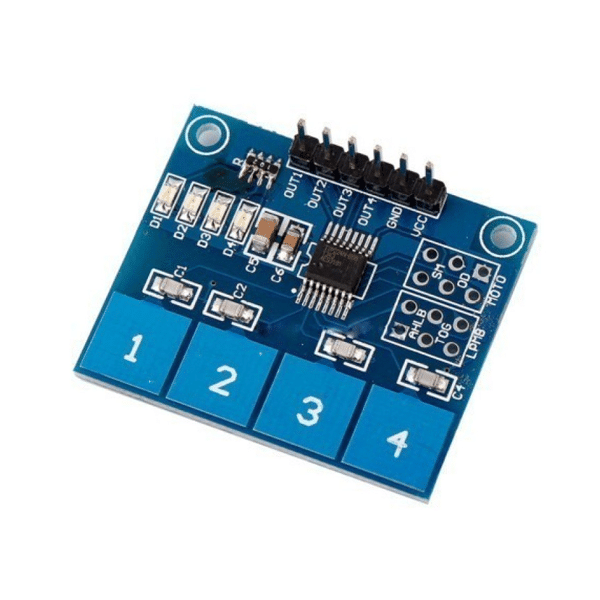

Sensor de Toque Capacitivo TTP224

REF: 9SSF7

O Sensor de Toque Capacitivo funciona com base no CI TTP224, um componente que detecta toques. Seu funcionamento é bem simples: quando você toca em uma das teclas indicadas, a saída do sensor referente à tecla vai para nível lógico alto. Sem tocar o sensor, não há atividade na saída.

Principais características

  • Modo de baixo consumo ativado automaticamente
  • Compatível com níveis de tensão 3,3 e 5V
  • Furos para fixação na PCB

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$11,90 1X DE R$11,90 sem juros R$11,30 no PIX

    Em estoque

    FRETE E PRAZO

    O Sensor de Toque Capacitivo funciona com base no CI TTP224, um componente que detecta toques. Seu funcionamento é bem simples: quando você toca em uma das teclas indicadas, a saída do sensor referente à tecla vai para nível lógico alto. Sem tocar o sensor, não há atividade na saída. Assim o componente funciona como um sensor touch com princípio semelhante aos presentes em telas de smartphones e tablets.

    O que é

    O sensor se comporta como quatro botões individuais em termos de função para aplicação em microcontroladores, porém não utiliza partes mecânicas, apenas efeito capacitivo. Dessa forma, possui uma vida útil muito superior a botões convencionais.

    Como funciona o Sensor de Toque Capacitivo TP224

    Ele funciona passando um sinal pela área de detecção, utilizando ela como parte de um circuito oscilador. Ao aproximar o dedo, a capacitância dessa área sofre alteração e consequentemente a frequência do sinal. Então o CI interpreta que um toque ocorreu com base nessa variação de frequência.

    O CI TTP224 também aplica recursos de economia de energia ativados automaticamente, o que garante um excelente compromisso entre desempenho e consumo de energia. Quando detecta um toque ele automaticamente entra no modo de detecção rápida e permanece nele por cerca de 12 segundos.

    Caso não detecte nenhum toque nesse período, retorna ao modo de baixo consumo. Dessa forma, quando está operando a 3V de tensão de alimentação o CI consome um máximo de 2.5µA no modo de baixo consumo.

    Seu formato com furos para fixação torna instalar o sensor uma tarefa fácil , permitindo o uso em projetos com Arduino, Raspberry Pi e microcontroladores para controle de lâmpadas, desktops e interruptores touch por exemplo.

    Confira mais sensores em nosso catálogo.

    Especificações do Sensor de Toque capacitivo TTP224

    • CI TP224 (Datasheet)
    • Tensão de operação (VDD): 2-5.5V
    • Consumo de corrente: 2.5µA (Com VDD = 3V e em modo low power)
    • Saída estado alto: 0.8 a 1VDD
    • Saída estado baixo: 0 a 0.2VDD
    • Tempo de resposta: 200ms (modo low power) e 100ms (modo fast)
    • Dimensões: 34,8 x 29,1 x 11mm

    Acompanha

    01 – Sensor de Toque Capacitivo TTP224
