Sensor de Umidade do Solo

Sensor de Umidade do Solo

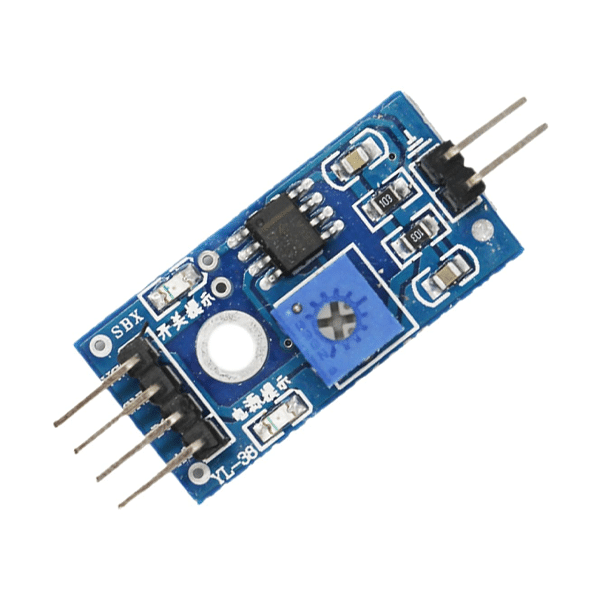

O sensor de umidade do solo é do tipo resistivo e inclui um comparador LM393 para garantir precisão nas leituras. Oferece tanto saída digital quanto analógica, permitindo uma integração flexível com sistemas diversos. Sua sensibilidade é ajustável através de um potenciômetro, adaptando-se às características específicas do solo.

Além disso, possui LEDs indicadores, com luz vermelha para indicar tensão e luz verde para a saída digital, facilitando a visualização do status operacional. Com estas características, este sensor é uma ferramenta confiável para monitorar e controlar a umidade do solo em uma variedade de aplicações. Confira todo o catálogo na categoria de Sensor de umidade!

Como funciona o Sensor de Umidade do Solo?

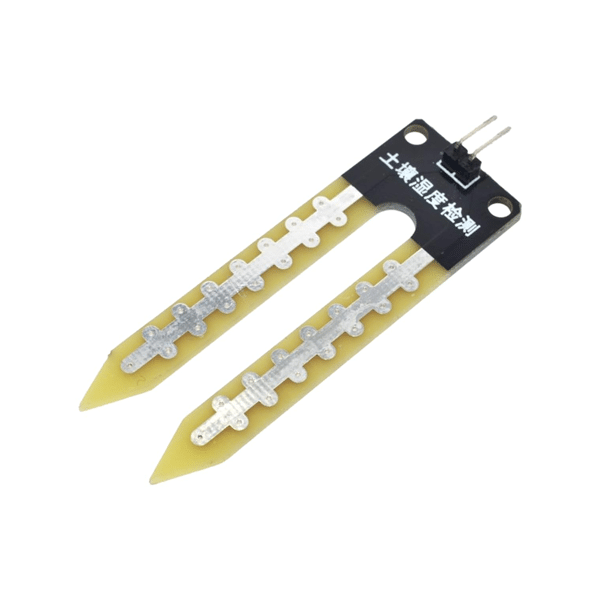

O sensor de umidade do solo resistivo opera com base na variação da resistência elétrica do solo conforme sua umidade. Consiste em duas sondas metálicas que são inseridas no solo. Quando o solo está úmido, sua resistência elétrica é menor devido à presença de água, permitindo que a corrente elétrica flua mais livremente entre as sondas.

Por outro lado, quando o solo está seco, sua resistência aumenta, dificultando o fluxo de corrente entre as sondas. O sensor mede essa resistência elétrica e a converte em um sinal elétrico proporcional ao nível de umidade. Esse sinal pode ser lido por um microcontrolador, como o Arduino, para monitorar e controlar a irrigação ou outras aplicações relacionadas à umidade do solo.

Pinagem do Sensor do Sensor de Umidade do Solo

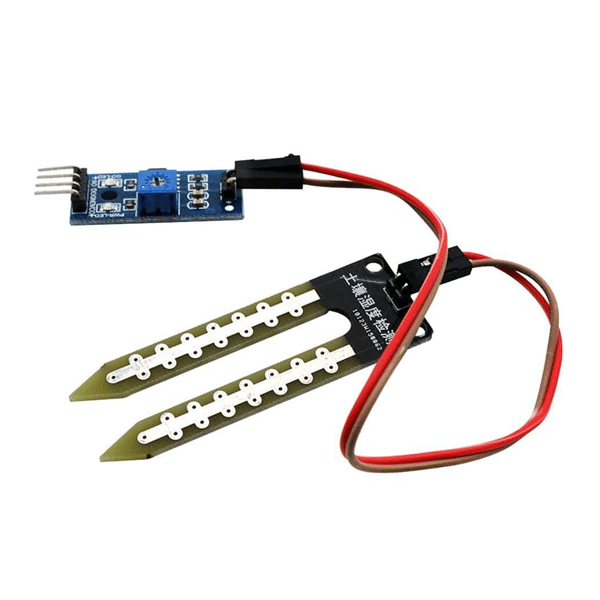

Ele possui quatro pinos: A0 (saída analógica), D0 (saída digital), GND e VCC. O pino VCC é conectado à alimentação, o pino A0 é usado para enviar os dados analógicos do sensor para o microcontrolador, o pino D0 é usado para dados digitais e o pino GND é conectado à terra. Além disso, possui os pinos + e – que devem ser conectados aos pinos + e – da sonda resistiva.

Aplicações

Este sensor tem diversas aplicações em agricultura, jardinagem e monitoramento ambiental. Ele é usado para otimizar a irrigação, garantindo que as plantas recebam a quantidade ideal de água, reduzindo desperdícios e aumentando a eficiência hídrica. Além disso, é empregado em estufas, viveiros e plantações em campo aberto para monitorar as condições do solo e prevenir o estresse hídrico das plantas.

Em projetos de automação residencial, o sensor de umidade do solo é utilizado para controlar sistemas de irrigação automatizados ou monitoramento do nível de umidade em vasos, garantindo a saúde das plantas em jardins e vasos. Sua versatilidade o torna uma ferramenta essencial para garantir o crescimento saudável das plantas em diferentes ambientes.

Como conectar o Sensor de Umidade do Solo ao Arduino?

Conectar este sensor ao Arduino usando é simples. Aqui está um guia passo a passo:

• Identifique os pinos do seu sensor. Ele possui quatro pinos: VCC (positivo), GND (negativo), D0 (saída digital) e A0 (saída analógica).
• Conecte o pino VCC do sensor ao pino 5V do Arduino.
• Conecte o pino GND do sensor ao pino GND do Arduino.
• Conecte o pino A0 do sensor a qualquer pino analógico do Arduino (por exemplo, A0).

• Abra o Arduino IDE e crie um novo sketch.
• Depois vá em “Arquivo” -> “Exemplos” -> “Basics” e selecione o exemplo AnalogReadSerial.
• Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os dados de umidade do solo sendo impressos.

Especificações do Sensor de Umidade do Solo

• Tipo: Resistivo
• Comparador: LM393
• Saída digital e analógica
• Sensibilidade ajustável via potenciômetro
• Led indicador para tensão (vermelho)
• Led indicador para saída digital (verde)
• Dimensões PCB: 3 cm × 1,5 cm
• Dimensões Sonda: 6 cm × 2 cm
• Comprimento Cabos: 21 cm

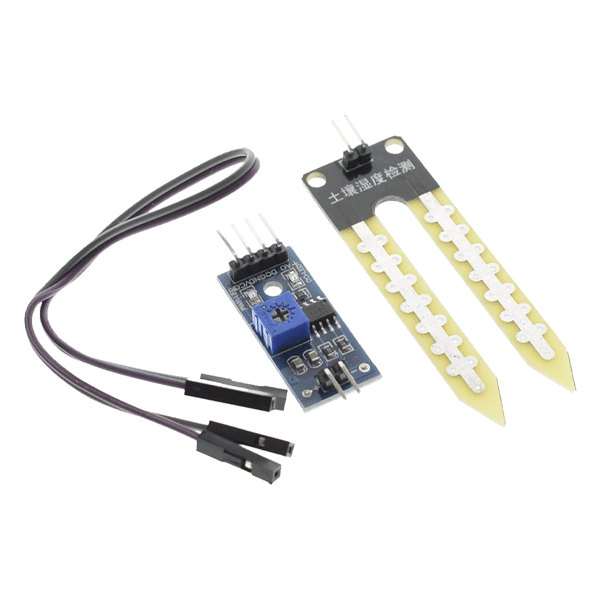

Acompanha

• 01 – Módulo Sensor de Umidade do Solo
• 01 – Sonda
• 02 – Cabos de conexão
