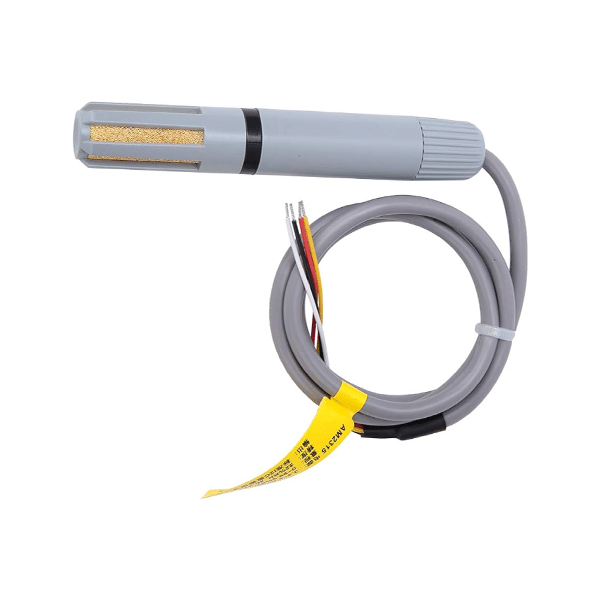

Sensor de Umidade e Temperatura AM2315C
REF:9SSK7
O AHT10 é um sensor confiável para medir temperatura na faixa de -40 a 80 °C e umidade de 0 a 100%. Amplamente utilizado em projetos com Arduino, oferece precisão, facilidade de integração e encapsulamento robusto.
Principais características:
- Faixa de medição de umidade de 0% a 100%
- Faixa de medição de temperatura de -40ºC a 80ºC
- Precisão de ±2% na medição da umidade e ±0.3°C para temperatura
Comprando com a MakerHero você tem garantia e suporte técnico especializado.
Em estoque
R$179,90 3X DE R$59,97 sem juros R$170,90 no PIX
Em estoque
Sensor de Umidade e Temperatura AM2315C | Faixa de leitura estendida e encapsulamento versátil
O Sensor de Umidade e Temperatura AM2315C traz uma faixa maior de leituras, tanto de umidade quanto de temperatura. Além disso, seu encapsulamento é ótimo para uso em dutos de ar e outros sistemas onde é preciso medir dentro de tubulações. Confira todo o catálogo na categoria de Sensor de temperatura e umidade!
Faixa de medição de umidade de 0% a 100%
O Sensor de Umidade e Temperatura AM2315C oferece uma ampla faixa de medição de umidade, cobrindo de 0% a 100%. Dessa maneira pode monitorar e controlar efetivamente os níveis de umidade em uma variedade de ambientes, desde residências até estufas e armazéns. Essa faixa abrangente permite detectar e responder a mudanças nas condições ambientais, garantindo conforto, saúde e segurança.
Faixa de medição de temperatura de -40ºC a 80ºC
Com uma faixa de medição de temperatura de -40°C a 80°C, o Sensor de Umidade e Temperatura AM2315C é capaz de monitorar eficazmente as variações térmicas em diversas aplicações. Não apenas para garantir o conforto em ambientes internos como também para controlar processos industriais ou monitorar condições climáticas externas, essa faixa de temperatura permite uma análise abrangente das condições ambientais.
Precisão nas medições de umidade e temperatura
O Sensor AM2315C possui uma precisão ótima para a sua faixa , oferecendo uma margem de erro típico de ±2% na medição da umidade (na faixa entre 20 a 80%) e ±0.3°C na medição da temperatura. Dessa forma ele garante que as leituras fornecidas pelo sensor sejam confiáveis e precisas, permitindo uma monitorização precisa das condições ambientais. Isso é essencial em aplicações onde até mesmo pequenas variações podem ter impactos significativos.
Interface I2C
Com sua interface digital, através do protocolo I2C, o Sensor de Umidade e Temperatura AM2315C simplifica o processo de leitura de dados. Assim sendo é fácil a integração do sensor com microcontroladores como Arduino, ESP32 e Raspberry Pi, eliminando a necessidade de conversão de sinal analógico e simplificando o processo de desenvolvimento de projetos.
Como funciona o Sensor de Umidade e Temperatura AM2315C?
O Sensor de Umidade e Temperatura AM2315C opera com base em um sensor capacitivo para medir a umidade relativa do ar e um termistor para medir a temperatura ambiente. Ele possui uma membrana porosa que permite que a umidade do ar entre em contato com o sensor capacitivo, alterando sua capacitância de acordo com a umidade. Dessa maneira os sensores fazem as leituras de umidade e temperatura e ambos os valores são convertidos em sinais digitais pelo sensor.
Esses sinais digitais são então lidos pelo microcontrolador (como um Arduino) por meio do um protocolo de comunicação I2C. Assim, o microcontrolador pode interpretar os dados e fornecer leituras de umidade e temperatura em tempo real. Este processo permite que o AM2315C forneça medições precisas e confiáveis da umidade e temperatura ambiente.
Pinagem do Sensor de Umidade e Temperatura AM2315C
O sensor de umidade e temperatura AM2315C possui quatro pinos: VDD, SDA, GND e SCL. O pino VDD é conectado à alimentação, o pino SDA é usado para receber e enviar os dados do sensor para o microcontrolador (geralmente um Arduino), o pino GND é conectado à terra e o pino SCL garante o sincronismo no protocolo de comunicação.
Aplicações do Sensor de Umidade e Temperatura AM2315C
O Sensor de Umidade e Temperatura AM2315C é altamente versátil, e assim sendo é amplamente utilizado em várias aplicações devido à sua simplicidade e baixo consumo de energia. Sua capacidade de medir com precisão a umidade relativa e a temperatura do ambiente o torna indispensável em projetos de monitoramento ambiental, como em residências, escritórios e estufas.
Além disso, é comumente empregado em sistemas de controle automático, como irrigação baseada na umidade do solo, e em estações meteorológicas amadoras para registrar e analisar dados climáticos. Sua integração em sistemas de automação residencial também é notável, permitindo o controle eficiente de dispositivos com base nas condições ambientais. Assim sendo o AM2315C desempenha um papel fundamental em projetos de monitoramento e controle ambiental em diversos contextos.

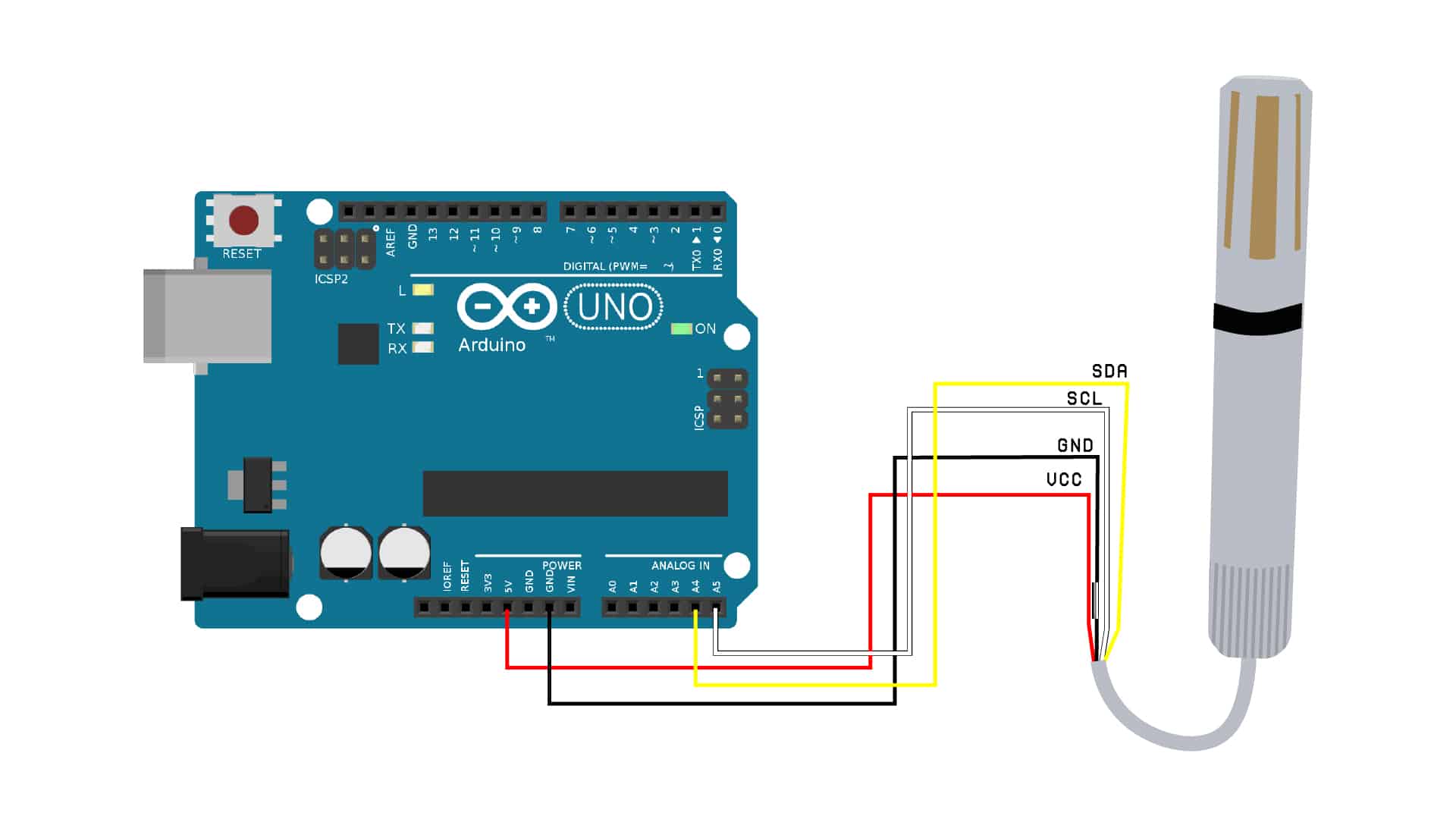

Como conectar o Sensor de Umidade e Temperatura AM2315C ao Arduino?
Conectar o sensor de umidade e temperatura AM2315C ao Arduino é relativamente simples e requer apenas alguns passos. Aqui está um guia passo a passo para ajudá-lo a fazer isso:
- Primeiro, identifique os pinos do seu sensor AM2315C. Ele possui quatro fios, sendo: Vermelho: VCC (positivo), Amarelo: SDA(saída de dados), Preto: GND (terra) e Cinza: SCL(sincronismo).
- Conecte o fio VCC do sensor ao pino 5V do Arduino.
- Conecte o fio SDA do sensor ao pino A4 do Arduino e um resistor de pull-up de 4,7k. Este é o pino padrão do Arduino para os dados do protocolo I2C.
- Conecte o fio SCL do sensor ao pino A5 do Arduino e um resistor de pull-up de 4,7k. Este é o pino padrão do Arduino para o sincronismo do protocolo I2C.
- Conecte o fio GND do sensor ao pino GND do Arduino.
- Antes de mais nada, você precisará instalar a biblioteca AHTx0 para Arduino. Você pode fazer isso no Arduino IDE indo para “Ferramentas” -> “Gerenciar Bibliotecas”.
- Na janela “Bibliotecas”, procure por “AHTx0” e instale a biblioteca “Adafruit AHTx0” de Adafruit e todas as suas dependências.
- Depois vá em “Arquivo” -> “Exemplos” -> “Adafruit AHTx0” e selecione o adafruit_aht_test.
- Faça o upload do código para o seu Arduino e abra o Monitor Serial (Ferramentas-> Serial Monitor) para visualizar os dados de umidade e temperatura sendo impressos.
Especificações do Sensor de Umidade e Temperatura AM2315C
- Modelo: AM2315C (Datasheet)
- Tensão de operação: 2.2 – 5V (5,5V máximo)
- Faixa de medição de umidade: 0 a 100%UR
- Faixa de medição de temperatura: -40º a 80ºC
- Corrente: Máximo de 980μA durante o uso; 0.25μA em modo de espera
- Precisão de umidade de medição: ± 2,0%UR
- Precisão de medição de temperatura: ± 0,3ºC
- Tempo de resposta: 8 segundos (umidade) e 5 a 30 segundos (temperatura)
- Dimensões: 16x 98.5mm
Acompanha
01 – Sensor de Umidade e Temperatura AM2315C
