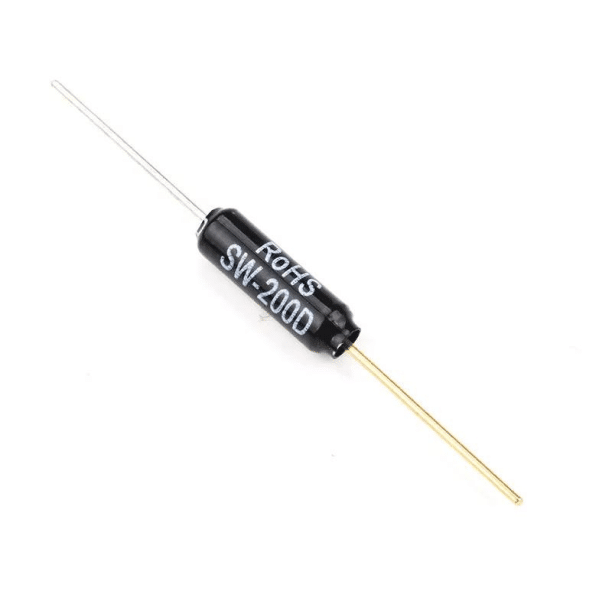

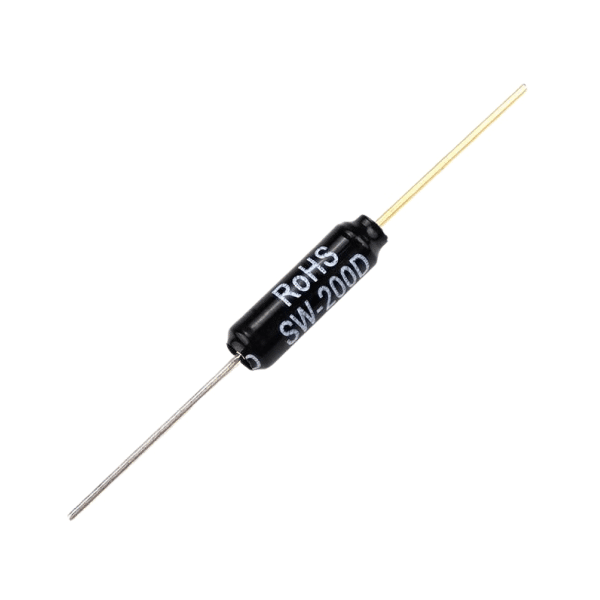

Sensor de Vibração SW-200D

O sensor de vibração SW-200D é capaz de detectar vibrações ou inclinação e suas aplicações são inúmeras, principalmente se você adora projetos com Arduino. Neste sensor, também conhecido como sensor tilt, quando a intensidade de vibração ultrapassa um determinado nível ou a inclinação passa de um determinado ângulo, as esferas internas se movem e fecham o contato.

Além disso, dependendo da inclinação você instalar o sensor, ele pode atuar como normalmente aberto ou normalmente fechado. Dessa forma, ao fixar o terminal dourado mais abaixo do prateado o sensor tem a função normalmente fechado. Do contrário, será normalmente aberto.

O sensor possui duas esferas internas que se movem dentro do encapsulamento e fecham ou abrem o contato entre o terminal prateado (que está conectado ao encapsulamento) e o terminal dourado. A inclinação precisa ser superior a 10 graus em relação a horizontal (ambos os terminais na mesma altura) para que haja acionamento constante. Já a detecção de vibração depende da inclinação, direção da vibração e amplitude para seu acionamento.

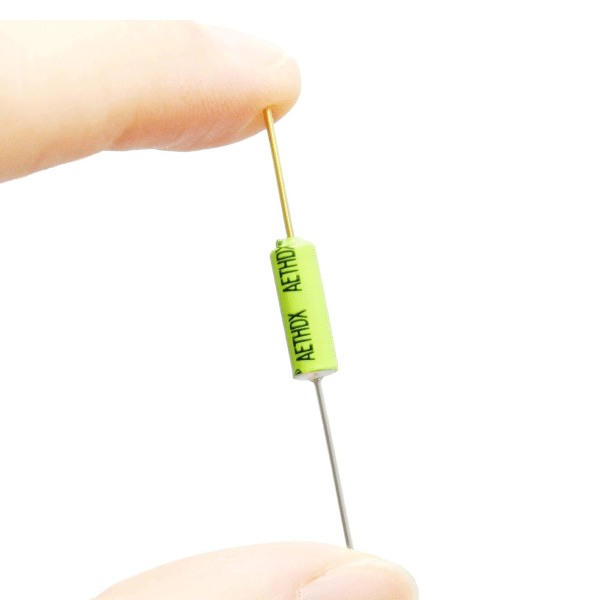

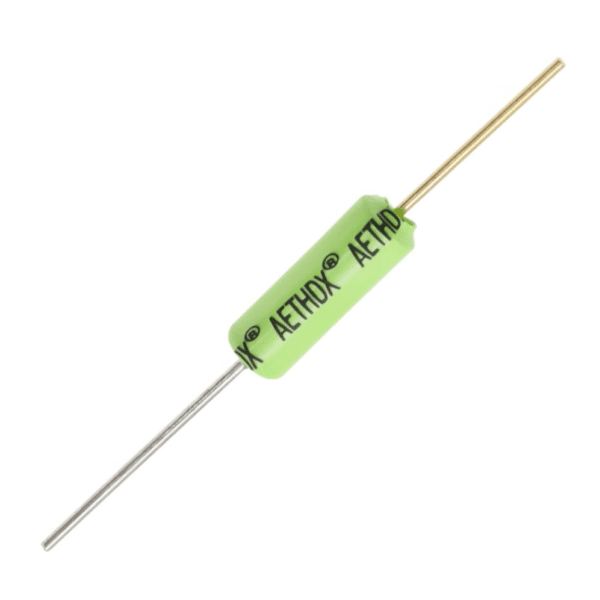

Por fim, o sensor pode vir com a capa em cores aleatórias, não afetando o seu funcionamento. Confira diversos outros sensores de movimento e proximidade para seus projetos em nosso catálogo.

Especificações do Sensor de Vibração SW-200D

• Modelo: SW-200D (Datasheet)
• Tensão de Operação: até 12V
• Inclinação crítica: 10°
• Corrente máxima: 25mA
• Resistência fechado: < 1Ω
• Resistência aberto: > 10MΩ
• Dimensões (sem os terminais): 11 x 3.4mm

Acompanha:

01 – Sensor de Vibração SW-200D
