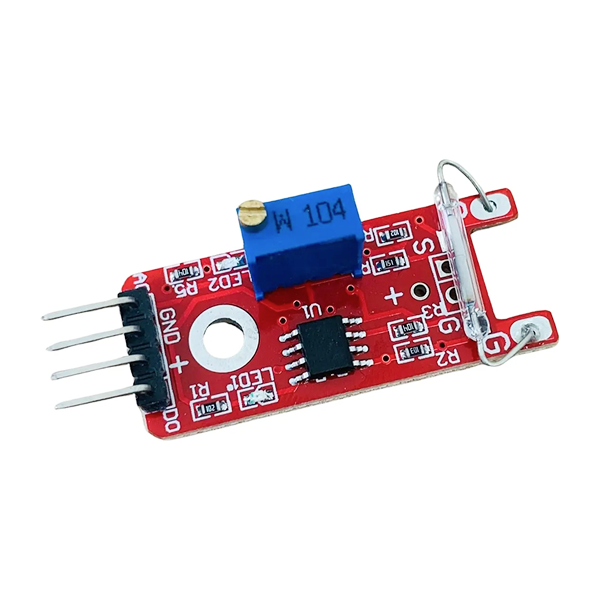

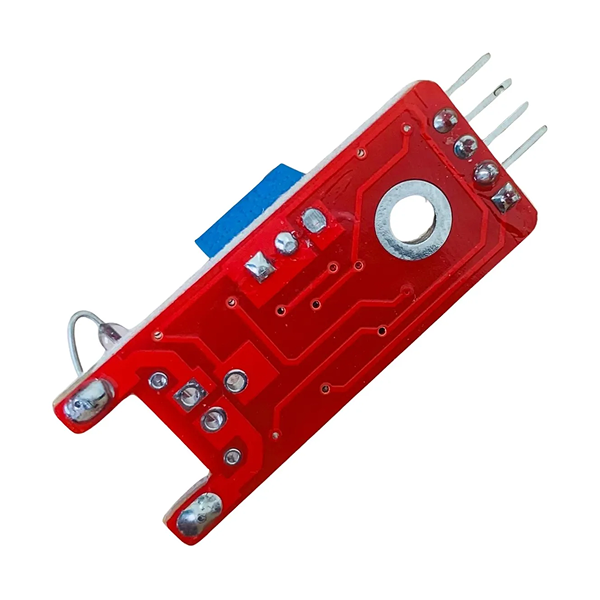

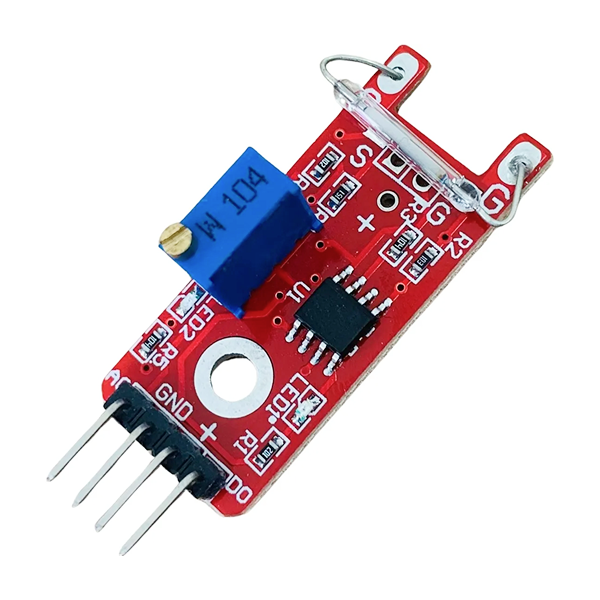

Sensor Magnético Reed Switch KY-025

O Sensor Magnético Reed Switch KY-025 é um componente amplamente utilizado para detecção de campo magnético em projetos de eletrônica, automação e sistemas embarcados. Baseado em um reed switch (interruptor magnético) e no comparador LM393, o módulo permite identificar a presença ou ausência de campo magnético de forma simples e eficiente.

Quando um ímã se aproxima do sensor, o reed switch é acionado, alterando o estado da saída. O módulo oferece dois tipos de sinal: saída digital (D0), que indica acionamento direto configurado pelo nível de sensibilidade, e saída analógica (A0), permitindo leitura mais precisa da variação do sinal pelo microcontrolador.

O potenciômetro integrado (modelo 3296W-104) permite ajuste fino da sensibilidade, facilitando a calibração conforme a aplicação. A distância de detecção pode chegar a aproximadamente 5cm, dependendo da intensidade do campo magnético utilizado.

Compatível com tensão de operação de 3,3V a 5V, o KY-025 pode ser utilizado com Arduino, ESP8266, ESP32, Raspberry Pi, PIC, AVR e outros microcontroladores. É ideal para projetos como sistemas de alarme, sensores de abertura de portas e janelas, contadores de rotação, automação residencial e aplicações educacionais.

Seu formato compacto (47 x 20 x 7mm) facilita a integração em protoboards e PCBs, tornando o módulo uma solução prática e versátil para detecção magnética.

Confira toda a categoria de sensores disponíveis aqui na MakerHero!

Especificações do Sensor Magnético Reed Switch KY-025

• Modelo: KY-025
• Circuito integrado comparador: LM393 (Datasheet)
• Potenciômetro de ajuste: 3296W-104
• Tensão de operação: 3,3V a 5V
• Distância de trabalho: até 5cm (dependendo do ímã utilizado)
• Tipo de saída: Digital (D0) e Analógica (A0)
• Dimensões: 47 x 20 x 7mm

Acompanha

01 – Sensor Magnético Reed Switch KY-025
