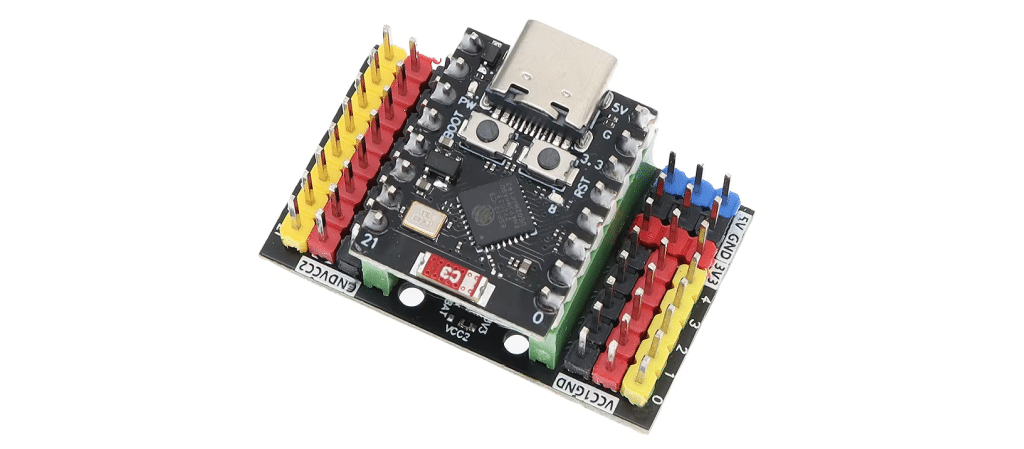

Shield de Expansão para ESP32-C3 SuperMini
REF: 6WLE9
Facilite a conexão e tenha mais versatilidade de alimentação com o Shield de Expansão para ESP32-C3 SuperMini.
Principais características:
- Circuito de carga de bateria integrado
- Conector JST-PH2.0 para bateria
- Headers com pinos de alimentação ao lado dos pinos de sinal
Comprando com a MakerHero você tem garantia e suporte técnico especializado.
Disponibilidade:
Em estoque
R$21,90 1X DE R$21,90 sem juros R$20,80 no PIX
Em estoque
Facilite a conexão e tenha mais versatilidade de alimentação com o Shield de Expansão para ESP32-C3 SuperMini. Com esse Shield você tem a possibilidade de acrescentar uma bateria ao ESP32-C3 de forma simples, pois ele já conta com circuito de carga e proteção para baterias de Lítio. Para conectar a bateria ele conta tanto com um conector do tipo JST-PH2.0 ou com pads para solda direta dos fios da bateria.
Já os terminais de saída permitem a conexão rápida de sensores ou de outros módulos devido aos seus bornes triplos. Dessa forma, em cada coluna temos um pino de sinal referente a uma porta do ESP32, um pino de GND e um pino de alimentação. Ao todo o shield conta com 48 pinos, entre sinais e alimentação.
Além disso, as alimentações de cada lado do shield tem a possibilidade de conexão indepentente através dos jumpers presentes na placa entre o 3.3V e a tensão da bateria. Portanto ele dá maior flexibilidade nos projetos e uma separação de diferentes tipos de alimentação de forma mais prática sem muitos fios externos. Para realizar essa seleção é preciso dessoldar e ressoldar os jumpers presentes na placa, que vem por padrão ambos na posição de 3.3V.
Confira diversos outros shields, placas e componentes de Wireless e IoT em nosso catálogo.
Especificações do Shield de Expansão para ESP32-C3 SuperMini
- Tipo de bateria aceita: Li-Ion
- Tensão da bateria: 3.7V (nominal)
- Conector de bateria: JST PH2.0
- Circuito de carga de bateria integrado
- Total de pinos: 48
- Dimensões: 38 mm x 22 mm x 10 mm
Acompanha
01 – Shield de Expansão para ESP32-C3 SuperMini
2 avaliações para Shield de Expansão para ESP32-C3 SuperMini
1-2 de 2 avaliações
Adicionar uma avaliação
No momento, não estamos aceitando novas avaliações
Gostei dessa placa de expansão, muito util. Porém, não tem replicações de pinos para I2C ( o C3 não tem “pinos padrão” pra isso), tem que “fabricar” um cabo-Y para isso.
Dentro do esperado.
