TDA2030 CI Amplificador de Áudio - MakerHero
Componentes, Circuito integrado

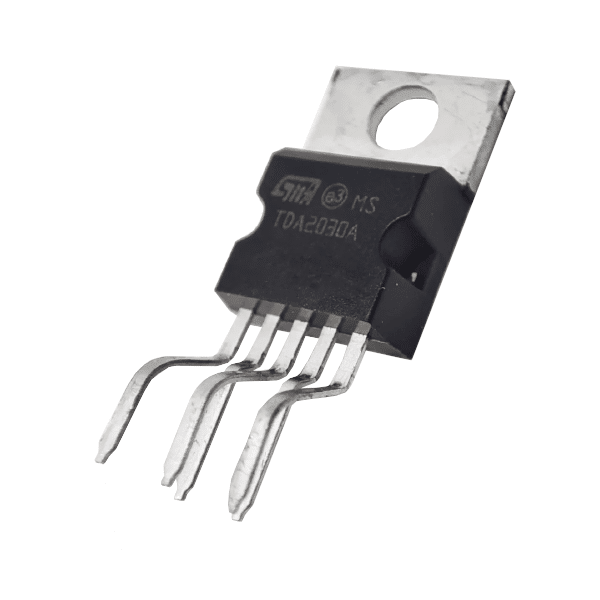

TDA2030 CI Amplificador de Áudio

REF: BCT55

Crie circuitos com amplificação de áudio de maneira prática e com poucos componentes adicionais usando o CI Amplificador de Áudio TDA2030 ou realize a substituição em aparelhos que utilizem esse componente. Este amplificador é do tipo Classe AB.

Principais Características

  • Alta corrente de saída
  • Baixa distorção harmônica e de cruzamento
  • Proteção contra curto-circuito

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$3,90 1X DE R$3,90 sem juros R$3,70 no PIX

    Em estoque

    FRETE E PRAZO

    Crie circuitos com amplificação de áudio de maneira prática e com poucos componentes adicionais usando o CI Amplificador de Áudio TDA2030 ou realize a substituição em aparelhos que utilizem esse componente.

    O CI engloba a grande maioria dos componentes necessários para a amplificação de áudio com qualidade e capacidade considerável de potência. Dessa forma basta associar alguns componentes simples como capacitores, resistores e um par de diodos para ter um amplificador com alta capacidade de corrente de saída, potência de até 35W, baixa distorção e proteção de curto circuito de uma forma fácil e rápida. Também conta com proteção térmica embarcada para maior segurança e evitando danos permanentes ao circuito.

    Estrutura interna

    Amplificadores de áudio podem ter diversas construções internas, desde as mais simples e com funcionamento linear até mais complexas e com funcionamento por chaveamento e filtragem.
    Este amplificador tem a construção interna do tipo AB, que apresenta um bom equilíbrio entre eficiência energética, linearidade e baixa distorção de cruzamento.

    Além disso o Amplificador TDA2030A serve tanto para aplicações com fonte de alimentação simétrica quanto aplicações com fonte de alimentação simples, pois é construído para lidar com alimentação simétrica de até 22VDC (+22 a -22) ou simples de até 44V, é compatível com a maior parte das aplicações de áudio.

    Confira outros componentes eletrônicos para as mais diversas aplicações em nosso catálogo.

    Especificações do TDA2030 CI Amplificador de Áudio

    • CI TDA2030 (Datasheet)
    • Encapsulamento: Pentawatt (vertical) ou TO-220-5
    • Tipo: Classe AB
    • Tensão de alimentação (máxima): +-22VDC (simétrica) ou +44VDC (simples)
    • Tensão de alimentação (mínima): +-6VDC (simétrica)
    • Tensão de entrada: Limitada pela tensão de alimentação
    • Tensão diferencial na entrada (máximo): +-15VDC
    • Corrente de saída (máximo): 3.5A
    • Distorção harmônica total (THD): 0.5%
    • Distorção de segunda ordem: 0.03%
    • Relação sinal-ruído (SNR): 106dB
    • Temperatura de operação: -40 a 150°C

    Acompanha

    01 – TDA2030 CI Amplificador de Áudio
