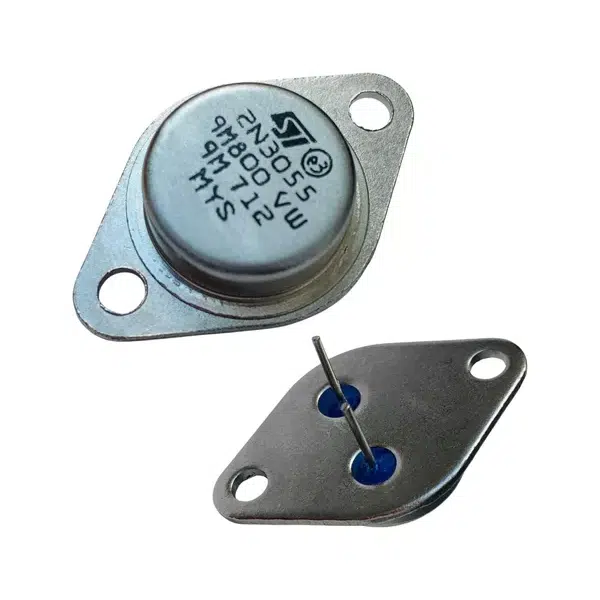

Transistor 2N3055 NPN

Transistor 2N3055 NPN ou Transistor 3055 de potência, para circuitos eletrônicos que necessitam de um transistor para aplicações de chaveamento e/ou amplificação.

O que é o Transistor 2N3055?

O Transistor é um componente que é uma das bases da eletrônica moderna. Ele pode atuar como uma chave controlada eletricamente ou uma resistência controlada por tensão. Sendo assim, devido às suas características, é a base para compor os mais diversos circuitos, como amplificadores, fontes e tantos outros circuitos.

Como funciona o 2N3055?

Os transistores de junção bipolar (BJT) trabalham com três camadas de dopagem, tipo P ou tipo N, unidos em série. A parte central será de uma dopagem enquanto as extremidades serão da dopagem oposta. Por isso os transistores desse tipo tem a especificação NPN ou PNP, o que ilustra a disposição das regiões de dopagem.

A corrente que circula entre coletor e emissor é proporcional a corrente que entra na base do transistor. Um dos parâmetros principais refere-se justamente à amplificação da corrente de base em relação a corrente de coletor, que é o ganho de corrente DC de um transistor bipolar.

Diferente dos mosfets, para o transistor bipolar permanecer ativo é preciso que haja circulação de corrente na base, consumindo mais energia. Entretanto para amplificação de sinais analógicos o transistor bipolar possui uma linearidade maior, sendo mais fiel na amplificação de sinais e inserindo menos distorções.

Confira a categoria Transistores e veja os mais diversos tipos de transistores NPN, PNP, Darlington, Mosfets, potência e e muito mais!

Especificações do Transistor 2N3055 NPN

• Transistor 2N3055 NPN (Datasheet)
• Tensão máxima de coletor: 60VDC
• Ganho de corrente DC: 20 (min com Ic = 4ADC e VCE = 4VDC)
• Corrente máxima de coletor: 15ADC
• Tensão Base-Emissor: 1,5VDC
• Terminais: 3
• Encapsulamento: TO-3
• Temperatura de operação: -65 à 200°C

Acompanha

01 – Transistor 2N3055 NPN
