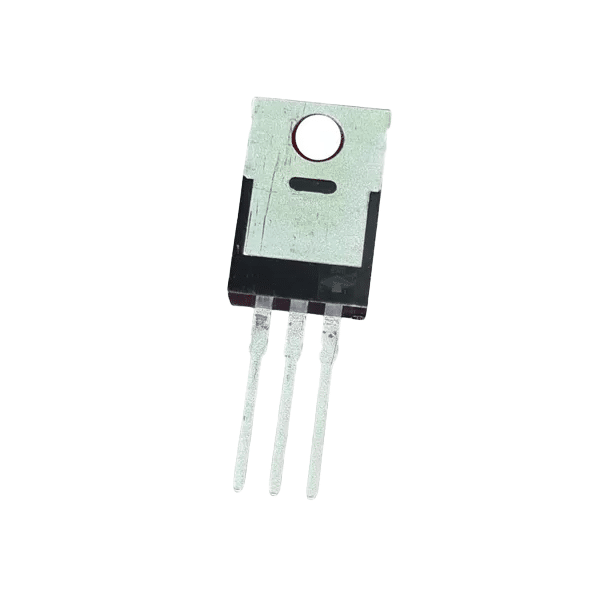

Transistor IRF1404

REF: BCT63

Transistor IRF1404 ou Transistor 1404 é um transistor de potência caracterizado principalmente pela sua ultra baixa resistência em condução. Dessa forma é excelente para chavear cargas ou utilização em fontes de alimentação que requerem altas correntes.

Principais características:

  • Resistência dreno-fonte: 0.004Ω
  • Baixo tempo de turn on e turn off

Comprando com a MakerHero você tem garantia e suporte técnico especializado.

    Disponibilidade:

    Em estoque

    R$6,90 1X DE R$6,90 sem juros R$6,55 no PIX

    Em estoque

    FRETE E PRAZO

    Transistor IRF1404 ou Transistor 1404 é um transistor de potência caracterizado principalmente pela sua ultra baixa resistência em condução. Dessa forma é excelente para chavear cargas ou utilização em fontes de alimentação que requerem altas correntes.

    O que é o Transistor IRF1404

    O Transistor é um componente que é uma das bases da eletrônica moderna. Ele pode atuar como uma chave controlada eletricamente ou uma resistência controlada por tensão. Sendo assim, devido às suas características, é a base para compor os mais diversos circuitos, como amplificadores, fontes e tantos outros circuitos.

    Como funciona

    Os transistores de efeito de campo (MOSFETS) trabalham com um canal de uma dopagem, tipo P ou tipo N, e dois terminais da dopagem oposta. O canal possui conexão ao gate ou porta através de uma camada isolante, formando um capacitor. De acordo com a tensão aplicada no gate, o canal passa a se comportar como a mesma dopagem e permitindo o fluxo de elétrons. Os parâmetros de construção de cada transistor alteram suas características, como a resistência entre dreno e fonte, tensão de acionamento, corrente máxima entre outros.

    Graças ao isolamento do terminal gate, o acionamento quase não necessita de corrente, apenas para a abertura do canal. O comportamento é similar à carga de um capacitor Isso o torna uma opção mais econômica em termos de energia que os transistores BJT. A maioria dos dispositivos eletrônicos atuais tem como base os transistores de efeito de campo para todas as suas funções.

    Confira os diversos tipos de transistores na Makerhero: NPN, PNP, Darlington, Mosfets, potência e outros.

    Especificações do Transistor IRF1404

    • Transistor IRF1404 (Datasheet)
    • Tipo: MOSFET Canal N
    • Tensão dreno-fonte (Vds) máxima: 40VDC
    • Corrente de dreno máxima (contínua): 162A (Tc = 25°C)
    • Corrente de dreno máxima (pico): 650A (largura de pulso limitada pela temperatura da junção)
    • Dissipação de potência máxima: 200W (Tc = 25ºC)
    • Temperatura de operação: -55 a 175°C
    • Tensão limiar de acionamento (Gate): 2 à 4VDC
    • Resistência dreno-fonte: 0.004Ω (máx)
    • Tensão do diodo de corpo: 1.3V
    • Encapsulamento: TO-220

    Acompanha

    01 – Transistor IRF1404
