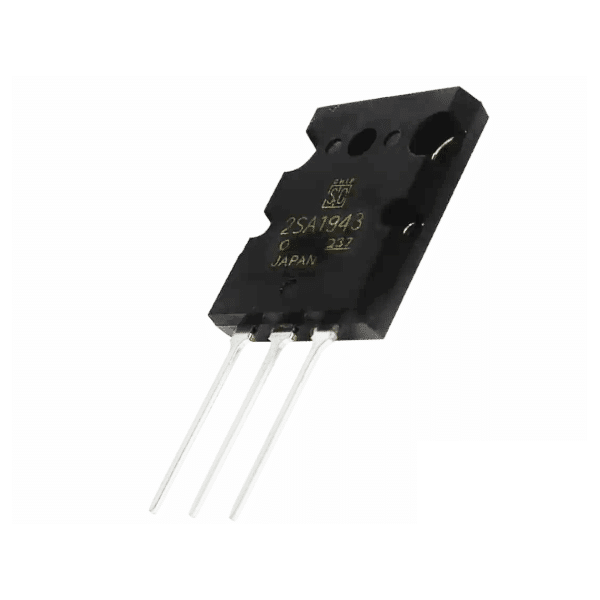

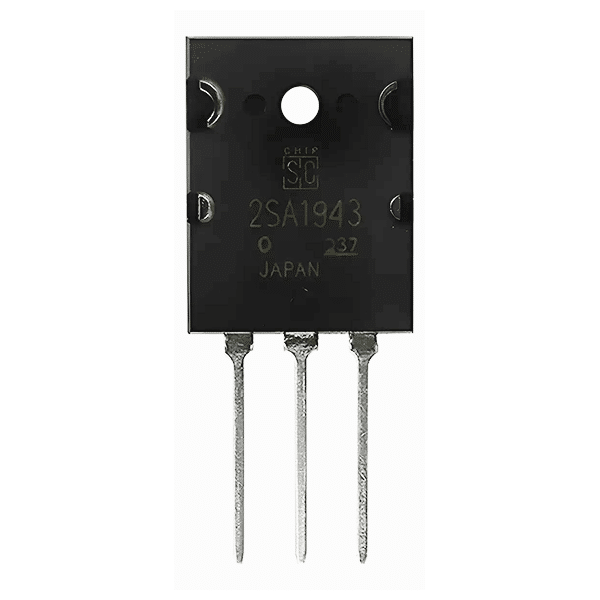

Transistor PNP 2SA1943

O 2SA1943 é um transistor PNP de potência amplamente utilizado em amplificadores de áudio, fontes de alimentação reguladas e outros circuitos que exigem alta corrente e desempenho estável. Por possuir encapsulamento TO-3P, ele é ideal para montagem em dissipadores de calor, garantindo operação segura em altas potências.

O que é o Transistor PNP 2SA1943

Transistores PNP são dispositivos semicondutores que permitem a condução de corrente do coletor para o emissor quando uma tensão adequada é aplicada à base. O 2SA1943 é especialmente projetado para aplicações de áudio, oferecendo linearidade e baixa distorção, mesmo em altas correntes de operação.

Como funciona

O transistor amplifica sinais aplicados à base, controlando a corrente entre o coletor e o emissor. Seu projeto robusto permite alta dissipação de potência e confiabilidade em circuitos de áudio e fontes de alimentação. É frequentemente usado em pares complementares com o 2SC5200 para formar estágios de saída em amplificadores Classe AB.

Confira a categoria Transistor e veja os mais diversos tipos de capacitores NPN, PNP, Darlington, Mosfets, potência e e muito mais!

Especificações do Transistor PNP 2SA1943

• 2SA1943 (datasheet)
• Função: Transistor PNP de potência
• Corrente máxima de coletor (Ic): 15A
• Tensão máxima coletor-emissor (Vce): 230V
• Ganho de corrente DC (hFE): 70-160
• Dissipação de potência máxima (Ptot): 150W
• Encapsulamento: TO-3P
• Frequência de transição (fT): 4MHz
• Temperatura de operação: -65°C à 150°C
• Total de pinos: 3 (Base, Coletor, Emissor)

Acompanha

01 – Transistor PNP 2SA1943
