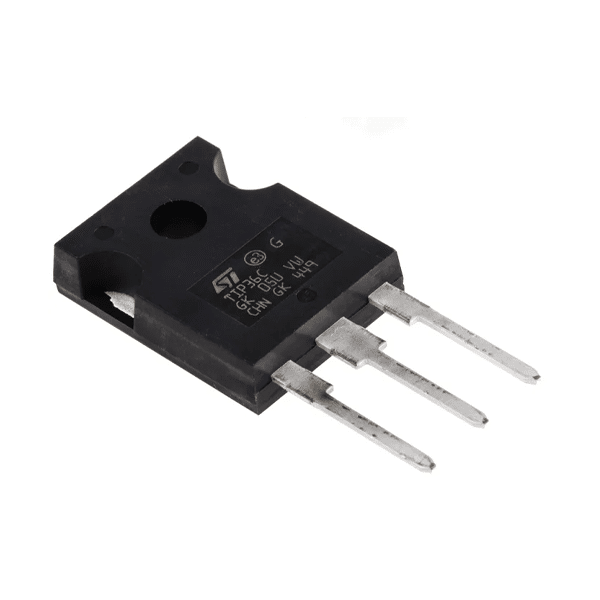

Transistor PNP TIP36C

O Transistor TIP36C é um transistor do tipo BJT PNP, indicado para circuitos amplificadores e drivers de alta potência ou como peça de reposição. Graças a alta corrente de coletor e a linearidade característica dos transistores de junção bipolar, permite a construção de circuitos com alta fidelidade de sinais e com um consumo de potência razoável.

Dessa forma, por causa das suas características, pode ser utilizado em indústrias, circuitos eletrônicos portáteis ou que utilizam baterias e necessitam de fidelidade nos sinais.

Como funciona o Transistor PNP TIP36C

Os transistores de junção bipolar (BJT) trabalham com três camadas de dopagem, tipo P ou tipo N, unidos em série. A parte central será de uma dopagem enquanto as extremidades serão da dopagem oposta. Por isso os transistores desse tipo tem a especificação NPN ou PNP, o que ilustra a disposição das regiões de dopagem.

A corrente que circula entre coletor e emissor é proporcional a corrente que entra na base do transistor. Sendo assim, um dos parâmetros principais refere-se justamente à amplificação da corrente de base em relação a corrente de coletor, que é o ganho de corrente DC de um transistor bipolar.

Diferente dos mosfets, para o transistor bipolar permanecer ativo é preciso que haja circulação de corrente na base, dessa forma consumindo mais energia. Entretanto para amplificação de sinais analógicos o transistor bipolar possui uma linearidade maior, sendo mais fiel na amplificação de sinais e inserindo menos distorções.

Confira os diversos tipos de transistores na Makerhero: NPN, PNP, Darlington, Mosfets, potência e outros.

Especificações do Transistor TIP36C

• Transistor TIP36C (Datasheet)
• Tipo: BJT PNP
• Tensão coletor-emissor Vceo: 100VDC
• Tensão coletor-base Vcbo: 100VDC
• Tensão emissor-base Vebo: 5VDC
• Tensão coletor-emissor de saturação Vcesat: 4VDC (Ic=25A)
• Corrente coletor Ic (máxima): 25A
• Ganho de corrente (mínimo):15 (Ic 15A e Vce 4V)
• Encapsulamento: SOT-93
• Temperatura de operação: -55 a 150°C

Acompanha

01 – Transistor TIP36C
