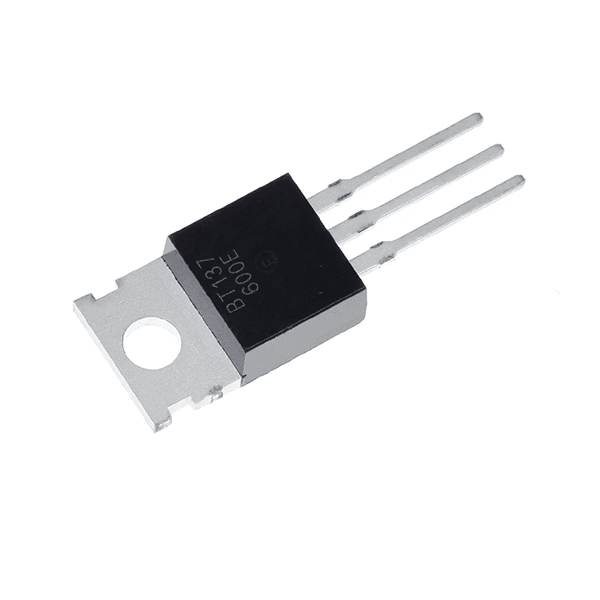

TRIAC BT137-600E
REF: BCF18
O TRIAC BT137-600E (que significa triodo de corrente alternada) é um componente eletrônico semicondutor que possui dois controladores retificados de silício (SCR) ligados em antiparalelo, sendo feito o disparo pelo mesmo terminal de ligação (gate), assim a forma de construção faz com que o TRIAC seja uma excelente chave eletrônica capaz de conduzir corrente elétrica nos dois sentidos.
De forma geral, o TRIAC é utilizado para controle de nível de potência em um sistema de corrente alternada, ou seja, com ele é possível controlar o nível de potência de cargas como resistências e motores. Exemplos de aplicações: estufas, estações de solda, chuveiros, dimmers e etc.
Comprando com a MakerHero você tem garantia e suporte técnico especializado.
Em estoque
R$2,40 1X DE R$2,40 sem juros R$2,28 no PIX
Em estoque
O TRIAC BT137-600E (que significa triodo de corrente alternada) é um componente eletrônico semicondutor que possui dois controladores retificados de silício (SCR) ligados em antiparalelo, sendo feito o disparo pelo mesmo terminal de ligação (gate), assim a forma de construção faz com que o TRIAC seja uma excelente chave eletrônica capaz de conduzir corrente elétrica nos dois sentidos.
Geralmente o TRIAC é utilizado em união com optoacopladores (para isolar o sinal), comutando o sinal e variando o nível de potência de 0 a 100%, ou seja, o mesmo pode ser usado em aplicações na qual o comportamento da carga não poderá ser simplesmente liga e desliga, e sim variando a potência para uma maior estabilidade.
De forma geral, o TRIAC é utilizado para controle de nível de potência em um sistema de corrente alternada, ou seja, com ele é possível controlar o nível de potência de cargas como resistências e motores. Exemplos de aplicações: estufas, estações de solda, chuveiros, dimmers e etc.
Confira outros TRIACs e componentes eletrônicos para seus projetos em nosso catálogo, além disso, confira os acessórios para o encapsulamento TO-220 do TRIAC, mica, bucha isolante e dissipador.
Especificações do TRIAC BT137
- TRIAC BT137-600E (datasheet)
- Baixa corrente de retenção para cargas de baixa corrente e EMI reduzido na comutação
- Alta sensibilidade no gate
- Acionamento nos quatro quadrantes
- Tensão máxima de trabalho constante: 600V
- Corrente máxima de trabalho constante: 8A
- Corrente de pico (não repetitiva): 65A
- Corrente de pico no gate: 2A
- Potência de pico no gate: 5W
- Temperatura de armazenamento: -40 a 150ºC
- Temperatura de junção: 125ºC
- Encapsulamento: TO-220
Acompanha
01 – TRIAC BT137-600E
Confira o vídeo e conheça mais sobre Componentes Eletrônicos!
A MakerHero preparou um Guia completo sobre Componentes Eletrônicos pra você. Desde resistores e capacitores até transistores e circuitos integrados, cada aula deste guia explora os fundamentos, funcionamento, tipos e aplicações de uma ampla variedade de componentes essenciais na eletrônica. Confira!
| Peso | 0,001 kg |
|---|---|
| Dimensões | 3 × 1 × 0,40 cm |
