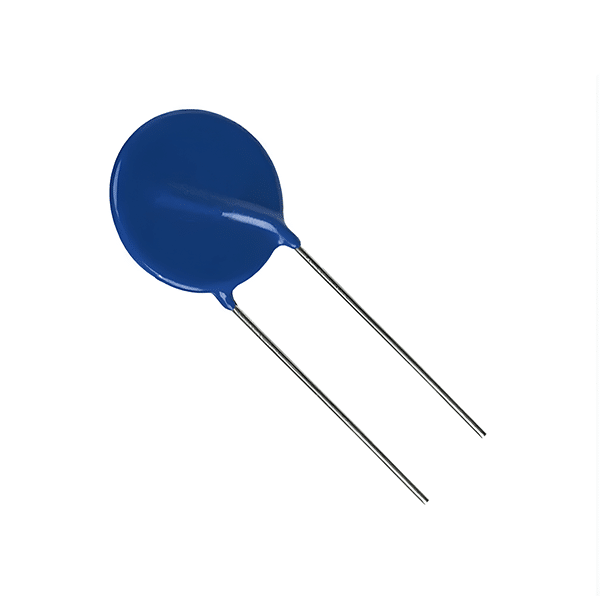

Varistor 14D431K 275VAC

O Varistor 14D431K 275VAC é um componente eletrônico utilizado para proteger o equipamento/circuito caso ocorra variações de tensão na rede elétrica.

O Varistor, também chamado de VDR (Resistor dependente de tensão, traduzido de “Voltage Dependent Resistor”), é um componente eletrônico que varia a sua resistência interna de forma inversamente proporcional a variação de tensão, ou seja, quanto maior a tensão, menor será a resistência do Varistor.

O momento de atuação do Varistor é quando a tensão atinge o limiar máximo suportado e o mesmo fica com uma resistência extremamente baixa, praticamente zero. Lembrando que resistência nula ou quase nula equivale a um curto circuito. No momento que o Varistor gera um curto circuito, o mesmo poderá acionar um fusível que esteja ligado no sistema, lembrando que um fusível abre o contato e encerra o fornecimento de energia do circuito em caso de curto circuito, ou seja, é recomendado que a instalação de um Varistor seja acompanhado de um fusível.

A tensão no sistema pode variar abruptamente devido a uma série de fatores, como: descargas atmosféricas, problemas no transformador, desequilíbrio de fases e etc, e é nesse cenário que o Varistor atua, para evitar queimar no(s) equipamento(s).

A diferença entre os Varistores é simples, seria basicamente tamanho, resistência e tensão máxima suportada. Recomenda-se que a substituição de um Varistor no circuito seja feita por um modelo equivalente tensão e tolerância, pois caso contrário, o mesmo poderá queimar com facilidade ou simplesmente não conseguir executar sua função no sistema.

Em resumo, Varistores e fusíves são componentes do sistema que “se sacrificam” para evitar um dano maior no sistema, como queima de um CI, transformador, microprocessador, placa mãe, driver e etc.

Confira a categoria de Varistores e componentes eletrônicos para seus projetos em nosso catálogo.

Aplicações do Varistor

• Filtros de linha
• Equipamentos de potência
• Quadros de comando
• Fontes de alimentação

Especificações do Varistor 14D431K 275VAC

• Modelo: 14D431K275VAC (datasheet).
• Tamanho: 14mm
• Tensão máxima: 275V
• Temperatura de armazenamento: -55 a 125ºC
• Temperatura ambiente de operação: -55 a 85ºC
• Tempo de resposta: Menor que 15 nanosegundos

Acompanha

01 – Varistor 14D431K 275VAC
