Em ambientes industriais e sistemas de automação, a precisão e a segurança são essenciais. É nesse cenário que entra a chave fim de curso, um dispositivo simples, mas fundamental, responsável por detectar posições e movimentos de máquinas e equipamentos. Apesar de pequena, essa chave desempenha um papel crítico no controle de processos, protegendo equipamentos e garantindo que sistemas funcionem corretamente.
Se você já se perguntou como uma máquina sabe quando parar ou quando uma porta automática chegou à posição certa, a resposta muitas vezes está em uma chave fim de curso. Neste post, vamos explicar o que é, como funciona, os diferentes tipos disponíveis no mercado e suas aplicações, ajudando você a entender a importância desse componente na automação industrial.
O que é uma chave fim de curso?

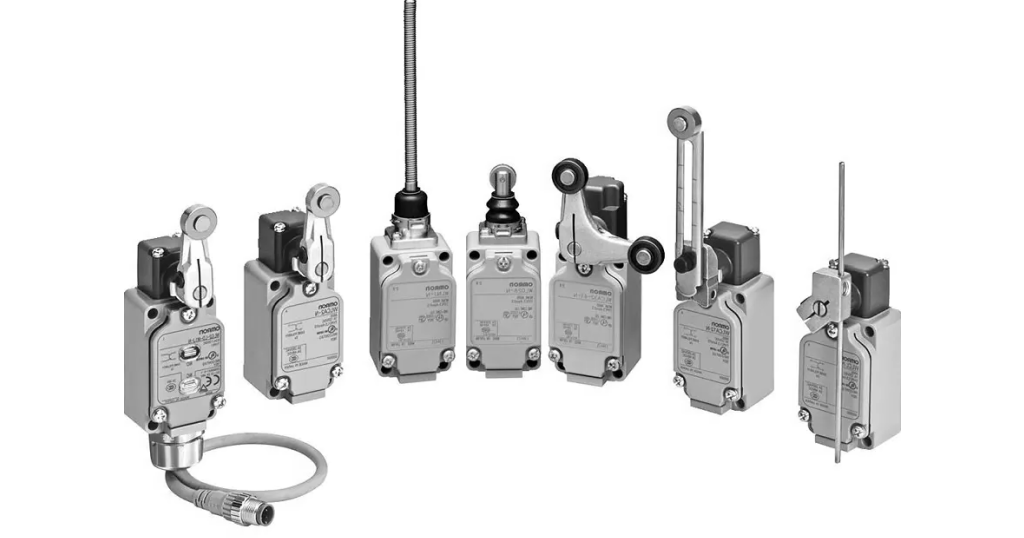

Uma chave fim de curso é um dispositivo eletromecânico utilizado para detectar a posição ou o movimento de partes móveis em máquinas e equipamentos. Basicamente, ela funciona como um interruptor que é acionado quando um componente atinge uma posição específica, permitindo que o sistema tome uma ação, como parar um motor, acionar uma luz ou enviar um sinal para o controlador.

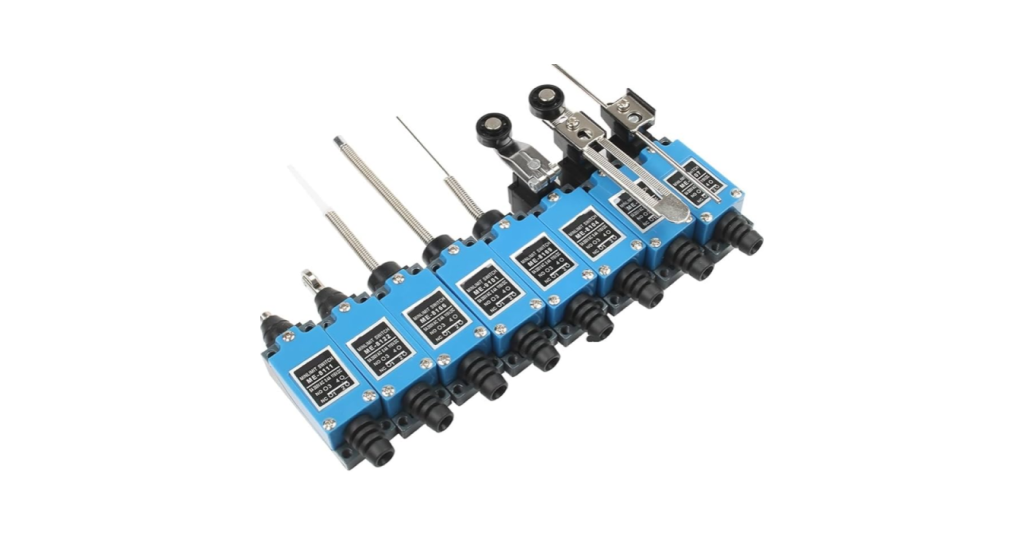

Existem diversas variações desse dispositivo, como a micro chave fim de curso, que é menor e geralmente usada em aplicações que exigem precisão, e as chaves de tamanho industrial, usadas em equipamentos pesados. Apesar das diferenças, todas compartilham a mesma função: garantir segurança e controle no funcionamento de sistemas automáticos.
Graças à sua simplicidade e eficácia, este dispositivo é amplamente utilizado em automação industrial, elevadores, portas automáticas, esteiras e robótica, sendo essencial para a proteção de máquinas e operadores.
Como funciona uma chave fim de curso

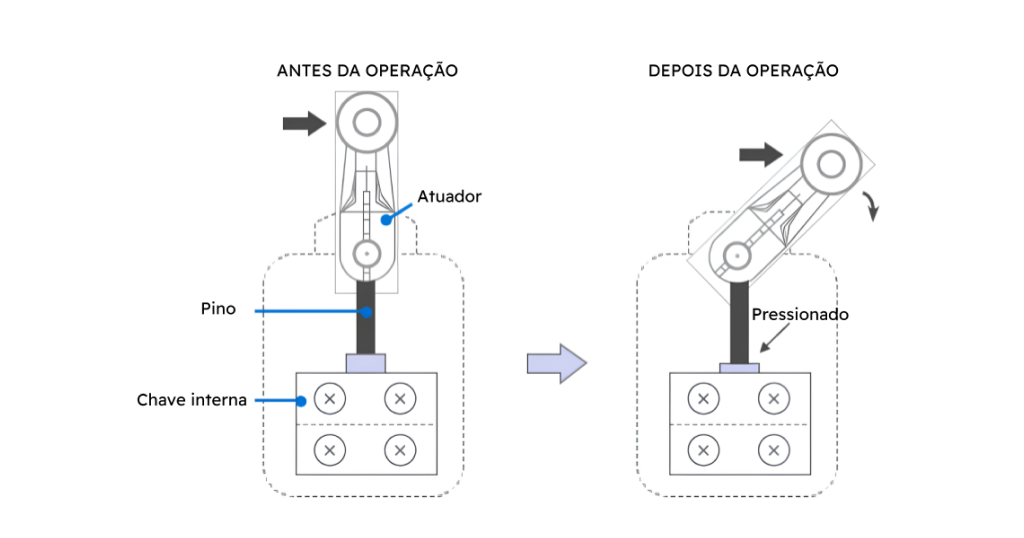

O funcionamento de uma chave fim de curso é simples, mas fundamental para o controle de máquinas e sistemas automatizados. Basicamente, ela atua como um interruptor acionado pelo movimento de uma peça mecânica. Quando o componente móvel atinge a posição limite, a chave é pressionada, fechando ou abrindo um circuito elétrico que envia um sinal para o sistema.

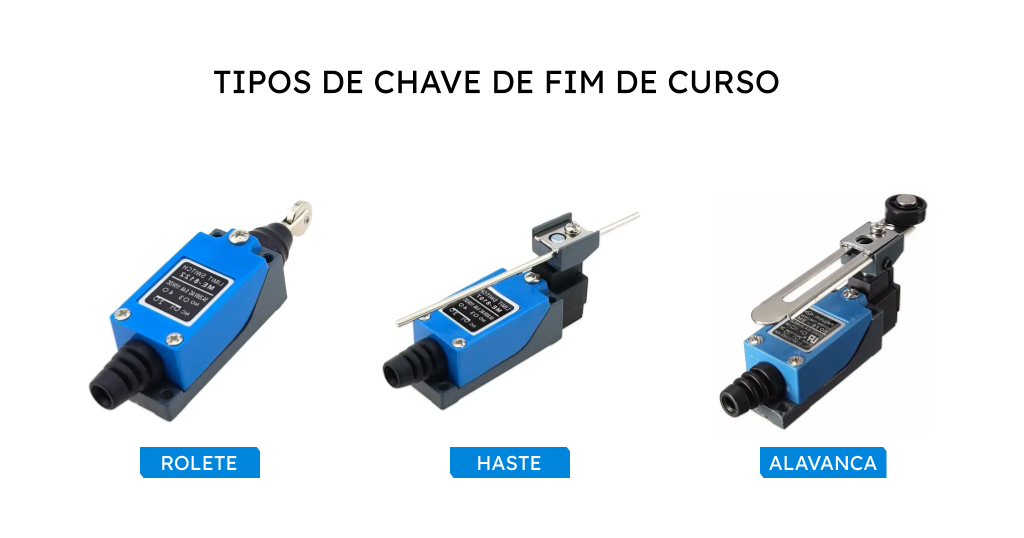

Existem diferentes tipos de acionamento, cada um adequado a uma aplicação específica:
- Chave fim de curso rolete: possui um pequeno rolete na ponta da alavanca que é empurrado pela peça em movimento. É ideal para detectar deslocamentos lineares ou rotativos.
- Chave fim de curso com haste: utiliza uma haste que é pressionada diretamente pelo objeto em movimento, funcionando bem em espaços confinados ou movimentos verticais.
- Chave fim de curso por alavanca: acionada por uma alavanca que muda de posição quando o componente atinge o limite, comum em portas automáticas e máquinas industriais.
Quando acionada, a chave fim de curso envia um sinal elétrico que pode parar um motor, acionar um alarme ou comandar outro equipamento do sistema. Esse princípio simples garante precisão, segurança e confiabilidade em processos automatizados.
Tipos de chave fim de curso
Existem diversos tipos de chaves fim de curso, cada uma projetada para atender necessidades específicas de máquinas e sistemas. Conhecer os tipos disponíveis ajuda a escolher o modelo ideal para sua aplicação:
Por acionamento mecânico
- Chave fim de curso rolete: acionada por um pequeno rolete que é empurrado pelo movimento de uma peça. Ideal para detectar deslocamentos lineares ou rotativos.
- Chave fim de curso com haste: utiliza uma haste que é pressionada diretamente pelo objeto em movimento. Funciona bem em espaços confinados ou movimentos verticais.
- Chave fim de curso por alavanca: acionada por uma alavanca que muda de posição ao contato com o componente, comum em portas automáticas e sistemas industriais.
Por tamanho e aplicação

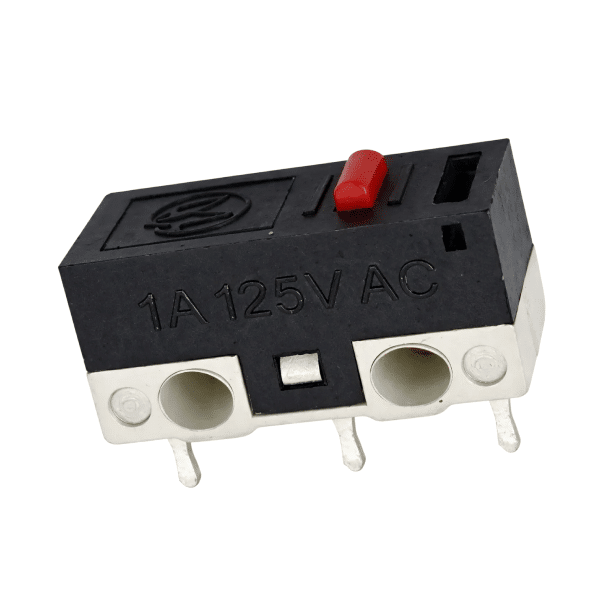

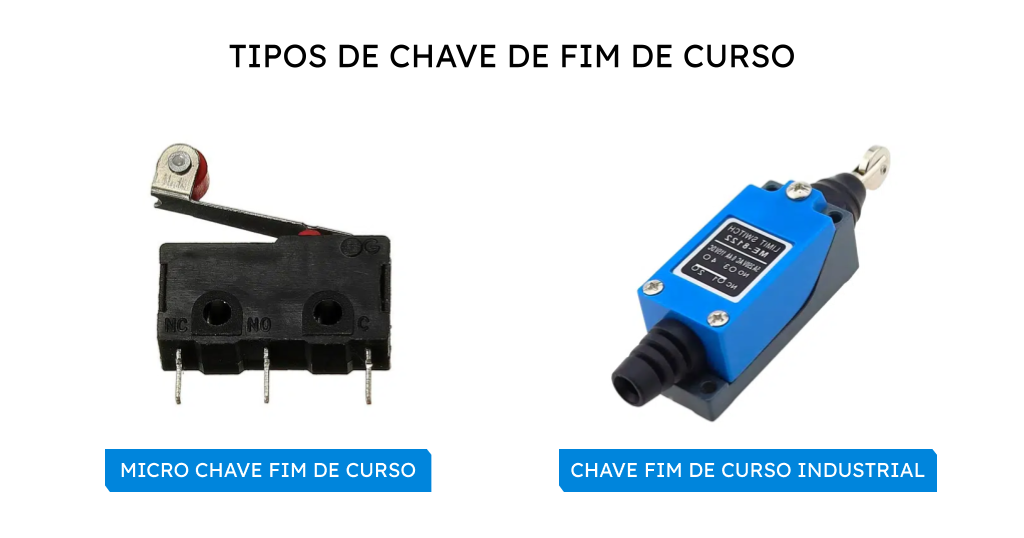

- Micro chave fim de curso: pequena, precisa e rápida, adequada para dispositivos eletrônicos e equipamentos leves.
Veja alguns modelos abaixo:
- Chave fim de curso industrial: maior e mais robusta, usada em máquinas pesadas, esteiras, elevadores e processos de automação.
Veja alguns modelos abaixo:

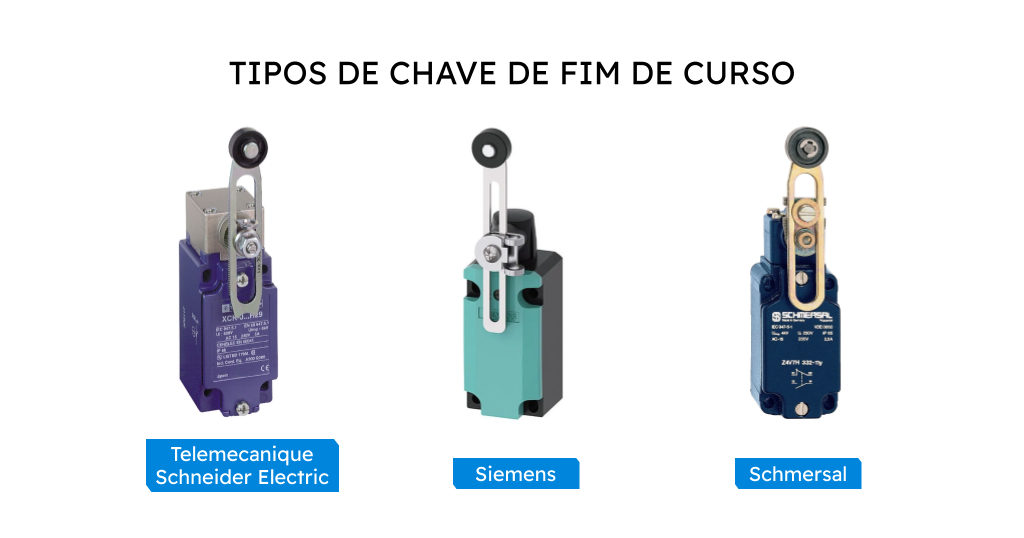

Por fabricante
Alguns dos fabricantes mais reconhecidos no mercado garantem qualidade e confiabilidade:
- Schneider Electric/Telemecanique: modelos confiáveis para automação industrial.
- Siemens: reconhecidas pela durabilidade e precisão.
- Schmersal: destaque em segurança e dispositivos para paradas de emergência.
Cada tipo de chave possui características específicas de acionamento, resistência e vida útil, e a escolha correta depende da aplicação e do ambiente de operação.
Instalação e manutenção da chave fim de curso
A instalação correta e a manutenção periódica são essenciais para garantir que a chave fim de curso funcione de forma confiável e segura.
Instalação
- Escolha do local: a chave deve ser instalada no ponto exato em que o componente móvel deve acionar o interruptor.
- Fixação: utilize suportes e parafusos adequados para garantir firmeza e evitar deslocamentos.
- Conexão elétrica: siga o esquema de ligação recomendado pelo fabricante, garantindo que os contatos sejam conectados corretamente ao sistema.
- Testes iniciais: após a instalação, acione manualmente a chave para verificar se o sistema responde como esperado.

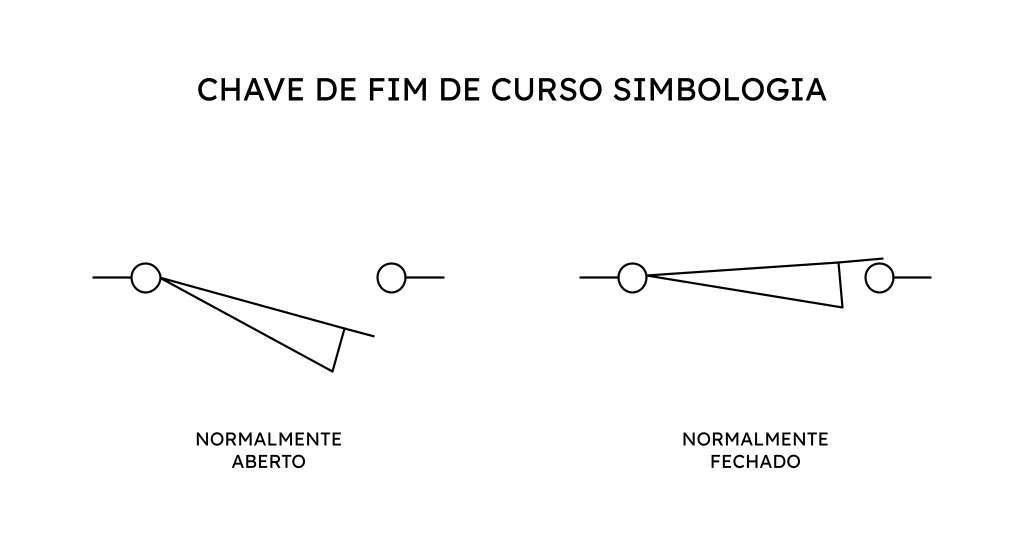

Simbologia
- Chave fim de curso normalmente aberta (NA): o contato só fecha quando acionado pelo movimento do componente.
- Chave fim de curso normalmente fechada (NF): o contato abre quando acionado.
Esses símbolos aparecem em diagramas elétricos, permitindo que engenheiros e técnicos entendam a lógica de operação sem precisar visualizar fisicamente o componente.

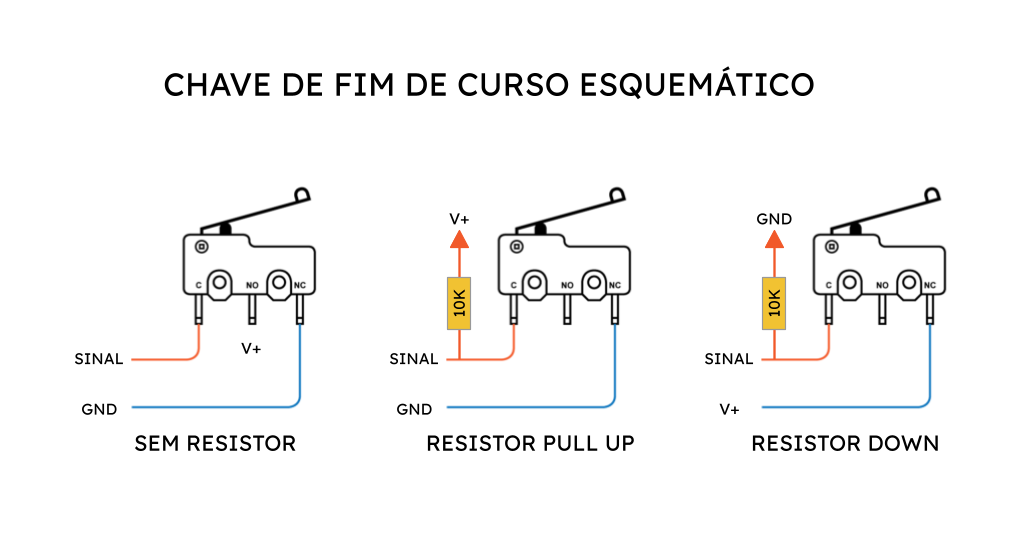

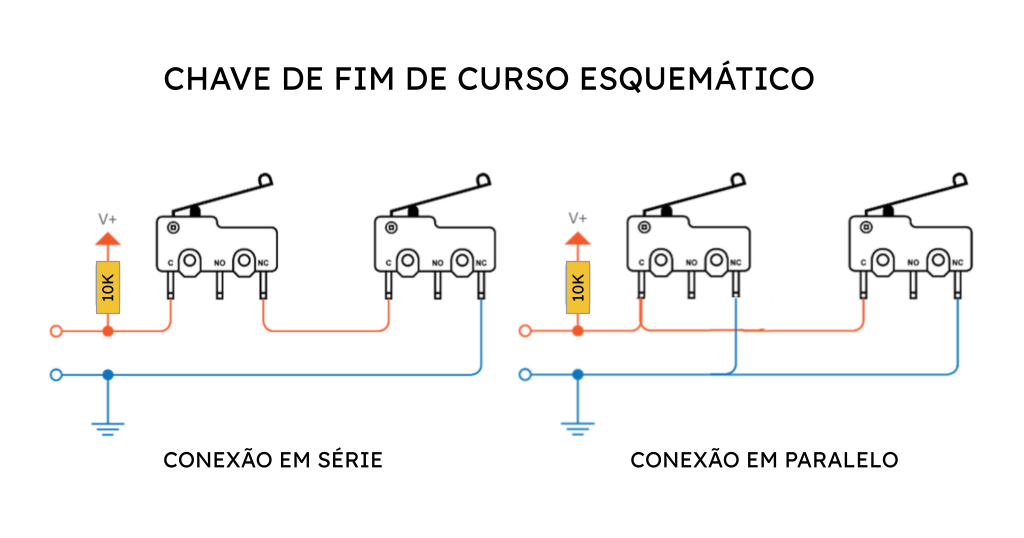

Esquemático
Um esquema de ligação típico de uma chave fim de curso inclui:
- Fonte de alimentação.
- A chave fim de curso (NA ou NF).
- Dispositivo de saída (motor, alarme, lâmpada ou controlador).
Quando a peça móvel aciona a chave, o circuito se fecha ou abre, enviando o sinal elétrico necessário para comandar a ação desejada.
Dica: Sempre consulte o manual do fabricante e siga a norma de simbologia elétrica vigente para garantir a correta interpretação e instalação.
Manutenção
- Limpeza: mantenha a área livre de poeira, óleo e detritos que possam impedir o acionamento correto.
- Lubrificação: alguns modelos podem exigir lubrificação leve nas partes móveis, conforme orientação do fabricante.
- Verificação de desgaste: inspecione regularmente o rolete, a haste ou a alavanca para identificar sinais de desgaste ou folgas excessivas.
- Testes periódicos: acione a chave para garantir que ela continue funcionando de forma precisa e confiável.
Aplicações das chaves fim de curso
As chaves fim de curso são amplamente utilizadas em diversos setores, garantindo segurança, controle e precisão em sistemas automatizados. Entre suas principais aplicações estão:
1. Automação industrial

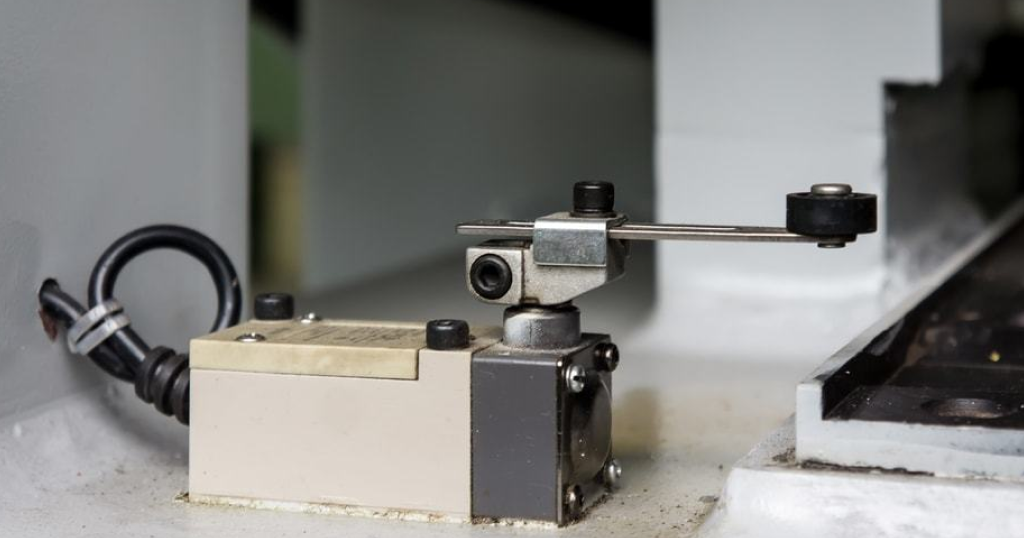

- Controle de posições de máquinas em linhas de produção.
- Parada automática de motores quando uma peça atinge o limite definido.
- Proteção de equipamentos contra movimentos indevidos.

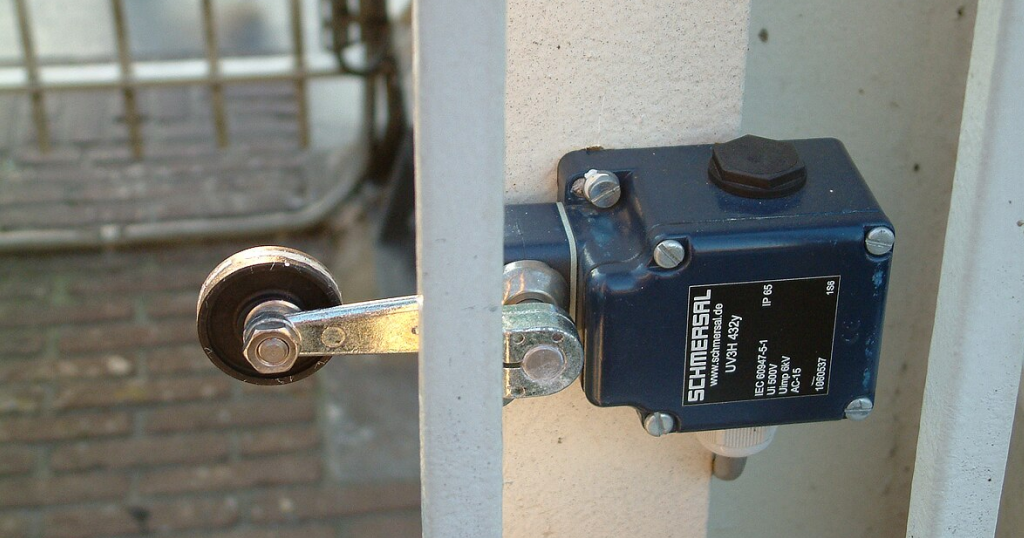

2. Elevadores e portas automáticas
- Detectam quando o elevador chegou ao andar correto.
- Garantem que portas automáticas fechem ou abram apenas na posição segura.

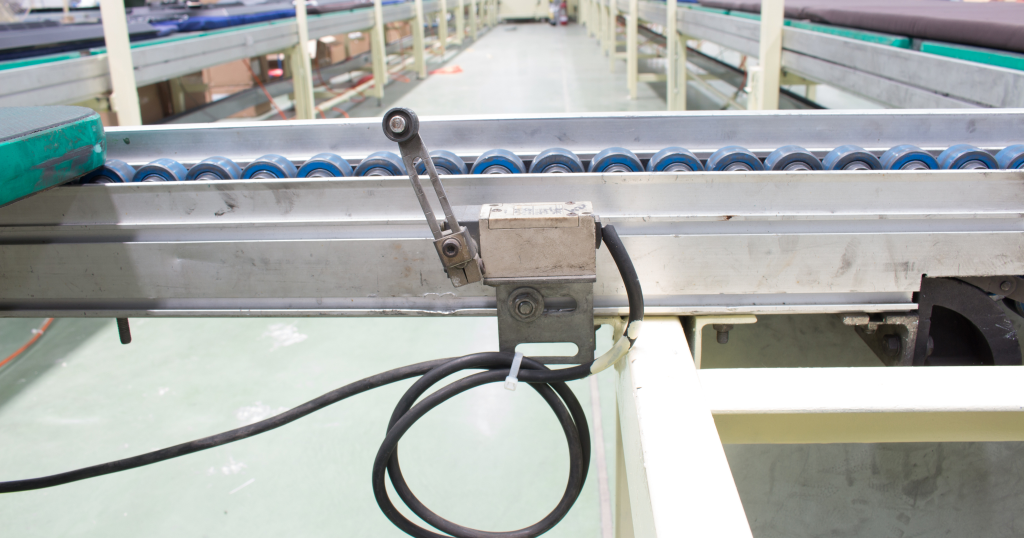

3. Esteiras e transportadores
- Controlam o início e a parada do transporte de materiais.
- Evitam sobrecarga ou colisões em sistemas de movimentação contínua.
4. Robótica

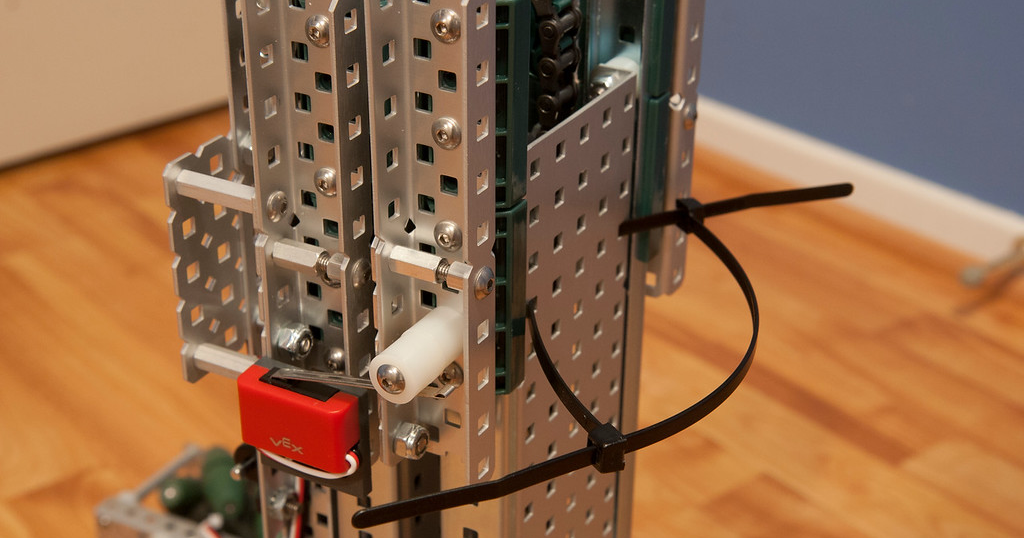

- Detectam a posição de braços robóticos ou mecanismos móveis.
- Garantem precisão e segurança em operações automatizadas.
5. Pequenas aplicações

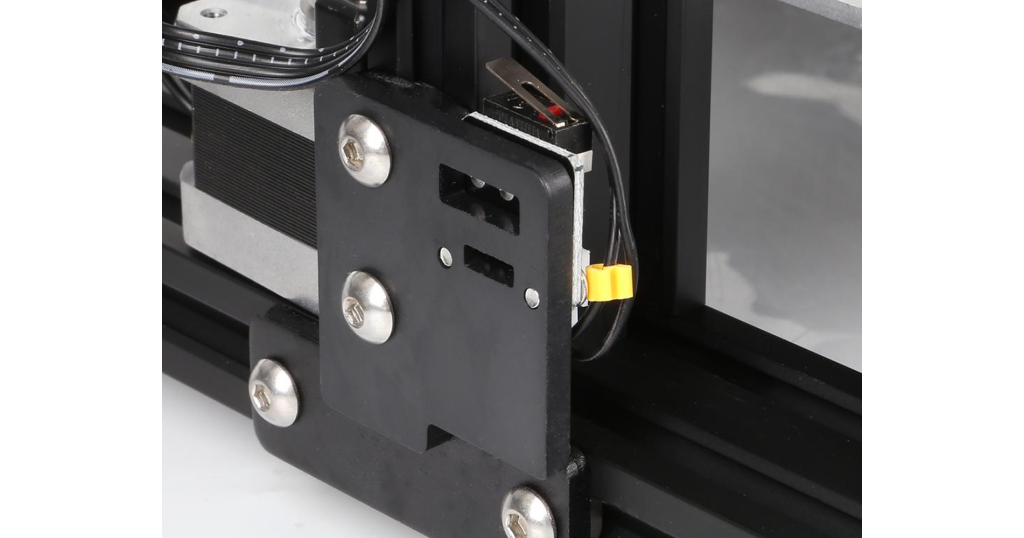

- Micro chaves fim de curso podem ser usadas em equipamentos domésticos, impressoras, portas de máquinas menores e dispositivos eletrônicos.
Com sua versatilidade, as chaves fim de curso permitem monitorar movimentos, proteger sistemas e automatizar processos de forma confiável, tornando-se componentes essenciais tanto em grandes indústrias quanto em pequenas máquinas.
Vantagens e desvantagens da chave de fim de curso
As chaves fim de curso oferecem diversos benefícios, mas também possuem algumas limitações. Conhecer esses pontos ajuda a tomar decisões mais seguras na escolha e aplicação do componente.
Vantagens
- Segurança: protegem máquinas e operadores, interrompendo movimentos em pontos críticos.
- Precisão: detectam posições exatas de peças e componentes.
- Versatilidade: disponíveis em diferentes tamanhos e tipos, atendendo desde micro-aplicações até máquinas industriais pesadas.
- Durabilidade: modelos de qualidade suportam condições industriais severas e longos ciclos de operação.
- Custo-benefício: simples de instalar e manter, proporcionando grande retorno em automação e controle.
Desvantagens
- Desgaste mecânico: componentes móveis podem se desgastar com o tempo e exigir manutenção.
- Limitação de aplicações complexas: para sistemas muito sofisticados ou de alta velocidade, sensores sem contato (como ópticos ou magnéticos) podem ser mais indicados.
- Necessidade de instalação correta: um posicionamento errado pode comprometer o funcionamento do sistema.
Apesar de pequenas e simples, as chaves fim de curso desempenham um papel crucial na automação industrial e no controle de máquinas. Elas garantem precisão, segurança e confiabilidade, tornando-se indispensáveis em processos que exigem monitoramento de posição e acionamento seguro. Ao escolher o tipo correto e realizar instalação e manutenção adequadas, essas chaves ajudam a proteger equipamentos, otimizar operações e evitar falhas em sistemas elétricos e mecânicos.
