Fonte chaveada, o que é e como funciona? 9

Se você está montando um projeto eletrônico e precisa alimentar seus circuitos com eficiência e segurança, entender o que é uma fonte chaveada é essencial. Muito mais compactas e eficientes que as fontes lineares tradicionais, as fontes chaveadas estão presentes em praticamente todos os equipamentos modernos — de carregadores de celular a sistemas industriais.

Neste post, você vai descobrir como funciona uma fonte chaveada, os principais tipos de fontes chaveadas, aprender como ligar uma fonte chaveada com segurança, além de entender suas vantagens, desvantagens e onde aplicá-las no seu dia a dia.

O que é uma fonte chaveada?

Uma fonte chaveada é um tipo de fonte de alimentação eletrônica que converte a energia elétrica de forma eficiente, utilizando o princípio do chaveamento — ou seja, ela liga e desliga rapidamente seus componentes internos para controlar e regular a tensão de saída.

Diferente das fontes lineares, que desperdiçam muita energia como calor ao ajustar a tensão, a fonte chaveada trabalha com uma eficiência muito maior, tornando-se ideal para projetos que exigem compacidade, baixo consumo de energia e menor geração de calor.

Esse tipo de fonte é bastante versátil: você encontra desde uma fonte 12V chaveada para aplicações simples, até modelos robustos como a fonte 50 amperes chaveada de para alimentar projetos maiores, como sistemas de automação e equipamentos industriais.

Alguns modelos de fonte chaveada são conhecidos por nomes comerciais, como fonte colmeia, graças ao formato do seu invólucro metálico perfurado (com visual semelhante a uma colmeia), que ajuda na dissipação do calor.

Como funciona uma fonte chaveada?

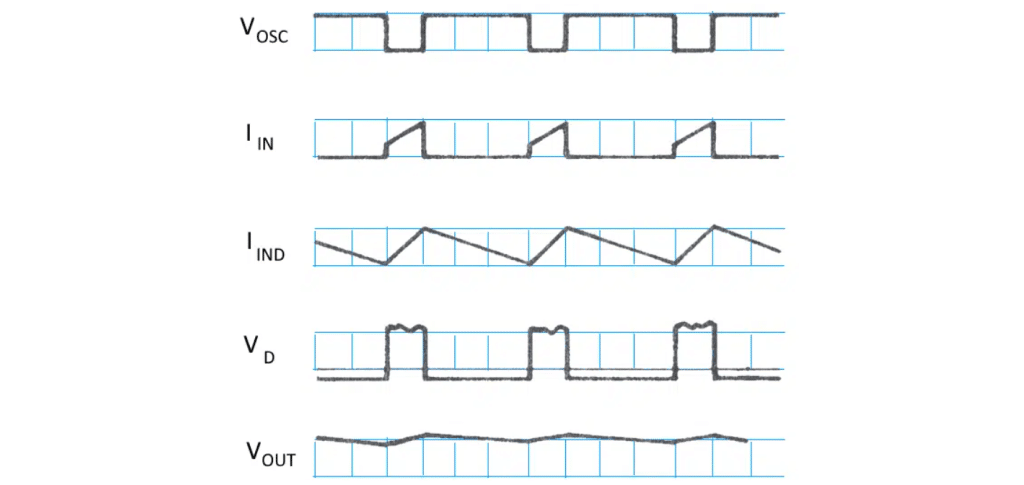

O funcionamento de uma fonte chaveada se baseia no chaveamento rápido de um transistor entre os estados ligado (saturado) e desligado (corte). Esse processo ocorre em alta frequência, e é justamente isso que torna o sistema mais eficiente em comparação com fontes lineares.

Enquanto está ligado, o transistor permite a passagem de corrente e carrega um componente chamado indutor. Quando desliga, o indutor libera a energia armazenada para manter a tensão na saída. Um capacitor suaviza essa tensão, garantindo uma alimentação mais estável.

Esse processo reduz significativamente a perda de energia em forma de calor. A eficiência de uma fonte chaveada pode ultrapassar os 90%, o que é excelente para projetos que exigem estabilidade e economia de energia.

Tipos de fontes chaveadas

As fontes chaveadas podem ser classificadas de duas formas principais:

• Pela topologia do circuito: que define como a energia é processada internamente (com ou sem isolamento galvânico);
• Pela natureza da entrada e da saída: se a entrada é corrente alternada (CA) ou contínua (CC) e o que se deseja obter na saída.

Fonte chaveada isolada

Essas topologias usam um transformador de alta frequência para isolar eletricamente a entrada da saída, oferecendo maior segurança em aplicações conectadas à rede elétrica. São comuns em fontes colmeia e fontes chaveadas AC/DC.

• Forward: utiliza um transformador para isolar e transferir energia diretamente durante a condução do transistor.

• Flyback: armazena energia no transformador durante a condução e a transfere para a saída após o desligamento do transistor, geralmente com capacitor na saída.

• Push-Pull (ou Boost Push-Pull): utiliza dois transistores chaveando em fases alternadas para melhorar a eficiência e aumentar a potência.

Fonte chaveada não isolada

Não usam transformador entre entrada e saída, sendo mais simples e compactas. São comuns em aplicações DC/DC.

• Buck (step-down): reduz a tensão de entrada para um valor menor.

• Boost (step-up): aumenta a tensão de entrada para um valor maior.

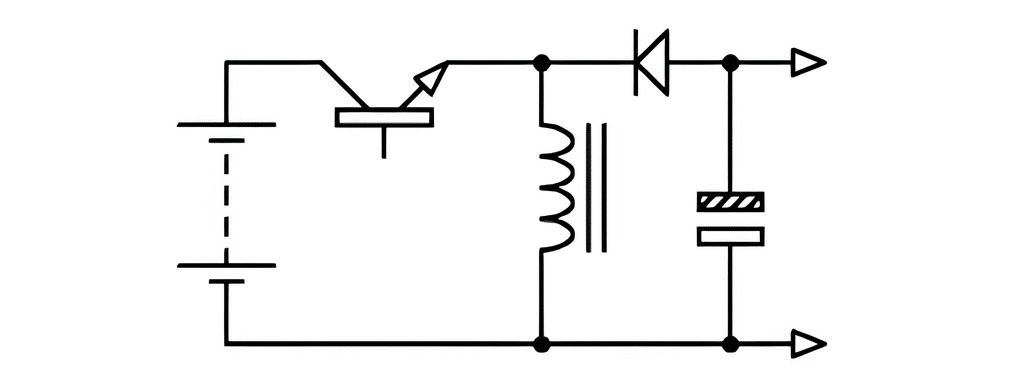

• Buck-Boost: pode aumentar ou diminuir a tensão, além de inverter sua polaridade, se necessário.

Fonte chaveada AC/DC (CA para CC)

Também conhecidas como retificadores, são usadas para converter a tensão da rede elétrica (como 110V ou 220V AC) em uma tensão contínua (ex: fonte chaveada 12V ou 24V). Exemplos: fontes colmeia e carregadores de dispositivos.

Fonte chaveada DC/DC (CC para CC)

Conversores de tensão contínua, que ajustam a tensão de entrada para uma nova tensão contínua — para cima, para baixo ou ambos. Muito usados com baterias ou painéis solares.

Fonte chaveada DC/AC (CC para CA)

Conhecidos como inversores, são usados para gerar uma tensão alternada a partir de uma fonte contínua, como baterias automotivas. Exemplo: sistemas de energia solar off-grid.

Fonte chaveada AC/AC (CA para CA)

Conversores de frequência, usados para alterar a frequência da corrente alternada em motores e equipamentos industriais.

Fontes chaveadas para projetos

Na MakerHero, você encontra diversos modelos de fontes chaveadas, ideais para projetos com diferentes exigências de tensão e corrente. Abaixo, listamos algumas das principais opções disponíveis:

Fonte chaveada 5V: Perfeitas para alimentar microcontroladores e dispositivos USB.

• Fonte 5V 2A com Micro USB
• Fonte 5V 2A com USB Tipo-C
• Fonte 5V 2A com plug P4
• Fonte 5V 3A com Micro USB
• Fonte 5V 3A com Micro USB e botão liga/desliga
• Fonte 5V 3A com USB Tipo-C
• Fonte 5V 3.1A com USB

Fonte chaveada 9V: Indicada para pedais de efeito, sensores e outros dispositivos específicos.

• Fonte 9V 1A com plug P4

Fonte chaveada 12V: Muito utilizadas em sistemas de iluminação LED, motores e projetos com consumo moderado.

• Fonte 12V 2A com plug P4
• Fonte 12V 5A metálica
• Fonte 12V 5A com plug P4
• Fonte 12V 7A com plug P4
• Fonte 12V 10A metálica

Fonte chaveada 24V: Essenciais em impressoras 3D, automação e circuitos industriais.

• Fonte 24V 360W para impressora 3D
• Fonte 24V 16.6A metálica

Mini fontes chaveadas: Essas fontes ultra compactas são ideais para projetos com espaço limitado, como automação residencial, dispositivos IoT, sensores e sistemas embarcados.

• Mini Fonte 3.3V HLK-PM03
• Mini Fonte 5V HLK-PM01
• Mini Fonte 5V HLK-5M05
• Mini Fonte 12V HLK-5M12

Como ligar uma fonte chaveada?

Ligar uma fonte chaveada corretamente é essencial para garantir segurança e o funcionamento adequado do seu projeto. Dependendo do tipo de fonte (AC/DC ou DC/DC), o processo muda um pouco. Veja os passos principais:

• Identifique os terminais:

A maioria das fontes chaveadas AC/DC, como as fontes colmeia, possuem marcações claras:

• F (Fase): fase (entrada 110V ou 220V AC)
• N (Neutro): neutro da rede elétrica
• GND: aterramento (recomendado para segurança)
• V+ e V-: saídas DC (ex: 12V ou 24V)

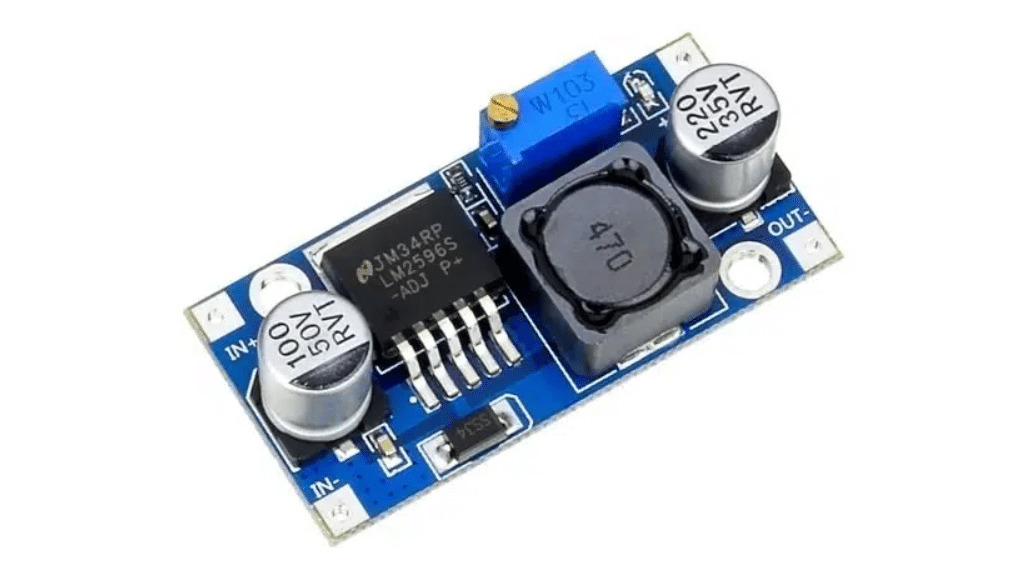

Já os conversores DC/DC têm geralmente dois pares de terminais:

• IN+ / IN-: entrada (tensão de alimentação)
• OUT+ / OUT-: saída (tensão regulada)

• Conecte a entrada com atenção

• Em fontes colmeia ou outras AC/DC, certifique-se de que a tensão da rede está correta e que você usará cabos apropriados e bem isolados.

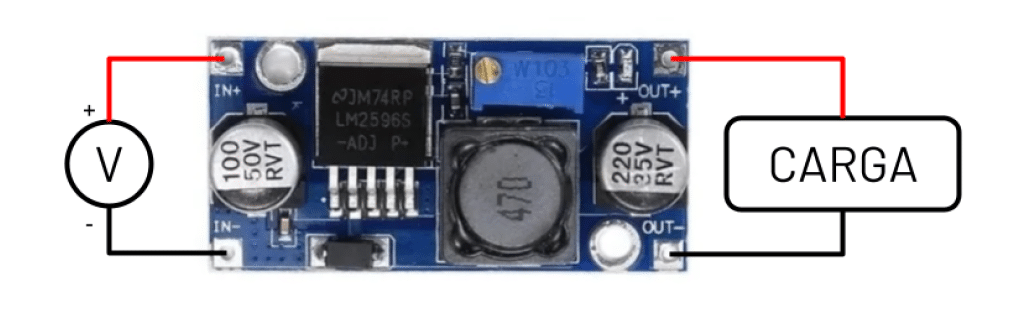

• Para fontes DC/DC, conecte a entrada a uma fonte de tensão contínua (como uma bateria ou fonte regulada).

Nunca ligue uma fonte chaveada AC/DC direto em corrente contínua (e vice-versa), a menos que o produto especifique compatibilidade.

• Ajuste a saída (se necessário)

Muitos modelos, como os baseados no chip LM2596, possuem um trimpot (potenciômetro) que permite ajustar a tensão de saída com precisão. Use um multímetro para monitorar enquanto ajusta.

• Ligue a carga

Com a fonte já estabilizada, conecte sua carga (placas, sensores, motores, etc.) aos terminais de saída. Se estiver usando uma fonte 12V chaveada, por exemplo, verifique se todos os dispositivos aceitam essa tensão.

• Segurança sempre!

• Não toque nos terminais energizados, especialmente em fontes ligadas diretamente à rede elétrica.
• Evite curtos, use fusíveis e verifique a polaridade antes de ligar a carga.
• Sempre que possível, teste primeiro com a fonte desligada e um multímetro para confirmar tensões corretas.

Vantagens e desvantagens das fontes chaveadas

As fontes chaveadas se tornaram extremamente populares em projetos eletrônicos e equipamentos industriais por conta da sua eficiência e versatilidade. Mas, como qualquer tecnologia, elas também têm pontos negativos a considerar. Confira:

Vantagens da fonte chaveada

• Alta eficiência energética: como o chaveamento reduz perdas por calor, a eficiência da conversão pode ultrapassar 90%, o que é ideal em projetos que precisam de autonomia ou trabalham com limitação de energia, como sistemas embarcados ou dispositivos IoT.
• Tamanho e peso reduzidos: sem a necessidade de grandes dissipadores ou transformadores pesados (como nas fontes lineares), as fontes chaveadas são mais compactas e leves.
• Menor geração de calor: a menor dissipação térmica permite o uso em gabinetes fechados ou com pouco espaço para ventilação. Muitos modelos funcionam sem necessidade de ventiladores.
• Versatilidade de entrada e saída: é possível alimentar circuitos com diferentes tensões usando uma única fonte. Um bom exemplo é a fonte 24V chaveada que pode alimentar cargas de 12V com um regulador buck.
• Aplicações em larga escala: você encontra fontes chaveadas em praticamente tudo: carregadores de celular, computadores, TVs, impressoras, equipamentos industriais e automação residencial.

Desvantagens da fonte chaveada

• Maior complexidade no projeto: ao contrário das fontes lineares, que são mais simples de montar, as fontes chaveadas exigem conhecimento mais avançado e componentes de maior precisão — principalmente em projetos caseiros ou personalizados
• Ruído eletromagnético: o chaveamento em alta frequência pode gerar interferências (EMI) que afetam dispositivos próximos ou até o próprio circuito alimentado. Isso pode ser um problema em projetos sensíveis, como áudio ou instrumentação de precisão.
• Ripple na saída: pequenas variações (oscilações) na tensão de saída podem surgir se a fonte não tiver bons filtros. Em alguns circuitos, isso pode causar mau funcionamento.
• Fonte não isolada pode ser perigosa: modelos sem transformador isolador não devem ser ligados diretamente à rede elétrica. Sempre prefira fontes isoladas (como fontes colmeia) quando houver risco de choque.

Conclusão

Agora que você já sabe o que é uma fonte chaveada, como ela funciona, os tipos disponíveis e como ligá-la corretamente, fica fácil entender por que esse tipo de fonte está presente em praticamente todos os equipamentos eletrônicos modernos, como fontes chaveadas 12V para projetos de baixa potência e fontes robustas de 50 amperes para sistemas de maior escala.
