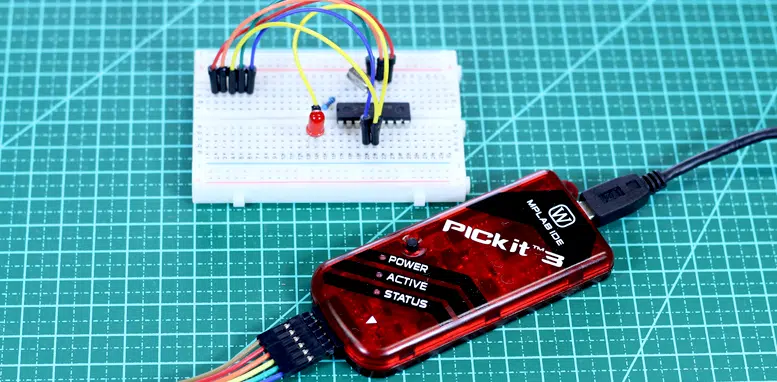

Neste post vamos ver como gravar microcontroladores PIC de forma simples e rápida utilizando o Gravador de PIC USB PicKit 3:
O Pickit 3 é um gravador de baixo custo, mais rápido se comparado com versões anteriores e que realiza a gravação dos microcontroladores PIC por meio de conexão ICSP (In Circuit Serial Programming). Suporta os microcontroladores PIC das linhas PIC16F, PIC18F, dsPIC33f, PIC24 e PIC 32. Para uma lista completa dos microcontroladores suportados, acesse este link.
Ele também tem a função de debug (depurador), onde você pode conectar o Pickit 3 diretamente no circuito e verificar em tempo real as condições e configurações do equipamento.
Instalação do gravador Pickit 3 e do compilador XC
Nos nossos testes o dispositivo foi reconhecido automaticamente pelo Windows como um dispositivo de entrada USB, sem a necessidade de instalação de drivers:
O Pickit 3 pode ser usado diretamente com o MPLAB. Nesse caso, o programa é compilado, transferido para o Pickit 3 e em seguida gravado diretamente no microcontrolador. Nós já vimos como instalar o MPLAB no post Programando PIC16F628A para piscar um led, e agora vamos explicar como utilizar o MPLAB com o compilador gratuito da Microchip.
Com o MPLAB já instalado, vamos instalar o compilador MPLAB XC8, da Microchip (download). Na seção de downloads, usamos o arquivo MPLAB® XC8 Compiler v1.36:
Execute o instalador diretamente do arquivo que você baixou. A instalação é simples, bastando você aceitar os termos de licença na tela seguinte, escolher a opção free (grátis) do instalador, e selecionar a pasta onde o compilador será gravado. Depois disso, basta aguardar o final do processo de instalação:
Após a instalação, o compilador já estará automaticamente integrado ao MPLAB.
Circuito com Pickit 3 e PIC16F84A
Antes de criar o projeto no MPLAB, monte o circuito abaixo, já que vamos transferir o programa diretamente do MPLAB para o microcontrolador. O circuito utiliza o microcontrolador PIC16F84A (datasheet), um resistor de 1K, um led comum e um cristal de 16 Mhz, já que o 16F84A não possui oscilador interno:
A ligação do Pickit 3 ao microcontrolador é feita conectando os pinos Vpp/MCLR, Vdd, Vss, PGD e PGC aos pinos correspondentes do CI. A alimentação do PIC é feita pelo próprio Pickit, mas você também tem a opção de utilizar alimentação externa. O pino 6 do Pickit 3 não é utilizado. Com o circuito montado e o gravador conectado ao computador, vamos criar o programa no MPLAB e transferi-lo para o 16F84A.
Criação do projeto no MPLAB
Na tela principal do MPLAB, selecione o menu FILE, depois NEW PROJECT. Na tela NEW PROJECT, selecione Standalone Project:
Na tela seguinte vamos selecionar o microcontrolador. Selecione Mid-Range 8-bit MCUs, e PIC16F84A:
Clique em NEXT e na tela seguinte selecione Pickit3:
Selecione agora o compilador XC8:
Na última tela, dê um nome ao projeto. Vamos utilizar Led_Blink_16F84A:
Clique em finish para voltar à tela principal do MPLAB, com o projeto criado e a sua estrutura mostrada no lado esquerdo da tela:
Vamos adicionar o programa que vai controlar o LED clicando em Source Files, depois em NEW, e finalmente em C SOURCE FILE:
Na tela seguinte defina um nome para o arquivo em C. Pode ser o mesmo nome do projeto. Após clicar em FINISH, será aberta uma tela em branco no lado direito, onde vamos digitar/copiar o programa abaixo:
//Programa: Led Blink com Pickit 3 e PIC16F84A
//Autor: MakerHero
#define _XTAL_FREQ 16000000
#include <xc.h>
// BEGIN CONFIG
#pragma config FOSC = HS // Oscilador interno
#pragma config WDTE = OFF // Watchdog Timer
#pragma config PWRTE = ON // Power-up Timer
#pragma config CP = OFF // Code Protection
//END CONFIG
int main()
{
TRISA0 = 0; //RA0 como saida
while(1)
{
RA0 = 1; //Led Ligado
__delay_ms(1000); //Delay 1 segundo
RA0 = 0; //Led Desligado
__delay_ms(1000); //Delay 1 segundo
}
return 0;
}
Feito isso, você terá uma tela parecida com essa:
Antes de transferir o programa para o microcontrolador, vamos configurar o MPLAB para que o Pickit 3 forneça a tensão de alimentação necessária para o CI. Para isso, clique com o botão direito no nome do projeto, no lado esquerdo da tela (na imagem acima, Led_Blink_16F84A), e selecione PROPERTIES. Na janela Project Properties, selecione Conf: Pickit 3 -> Power, e selecione a opção Power Target Circuit from Pickit3, conforme a imagem abaixo:
Pressione F6 para que o programa seja transferido para o Pickit 3 e gravado no microcontrolador. Durante o processo de gravação, o led Status do Pickit pisca em vermelho, retornando ao verde quando a gravação for finalizada. Se a gravação foi feita com sucesso, a console do MPLAB deve exibir as mensagens abaixo:
Teste o programa ligando o Vdd do Pickit 3 ao pino 4 (MCLR) do PIC16F84A. O led vai começar a piscar a cada 1 segundo.
