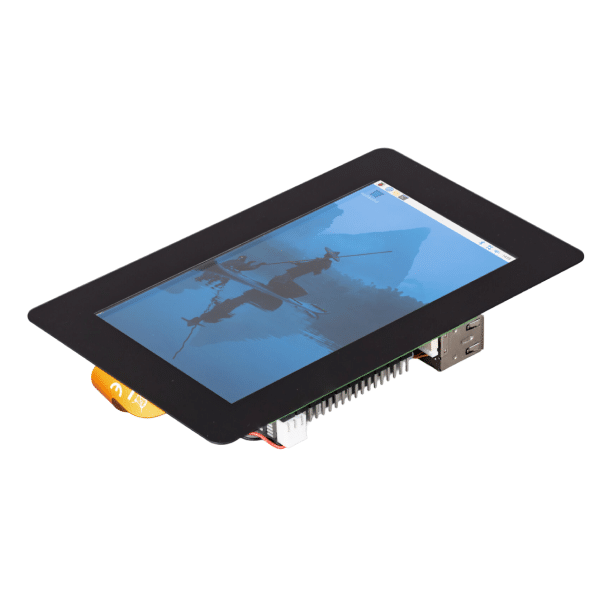

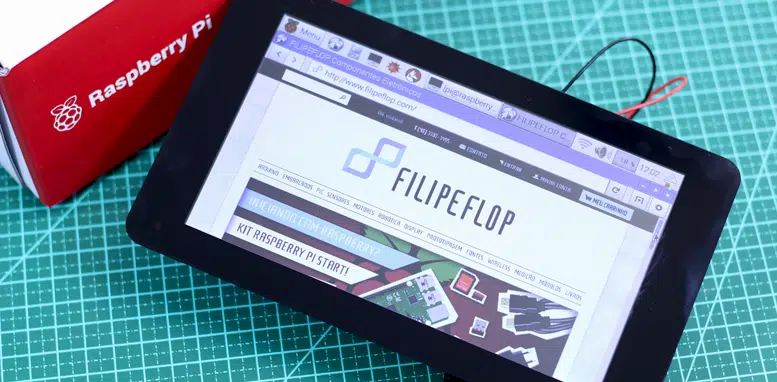

Agora você pode deixar o seu projeto com Raspberry Pi bem mais profissional, utilizando o Display Touchscreen 7″, um display com resolução de 800×480 pixels e tela capacitiva sensível ao toque, ideal para projetos embarcados e IoT (Internet of Things, ou Internet das Coisas). Neste post iremos usar a placa Raspberry Pi 3B+, mas o display também é compatível com outros modelos.
A montagem e conexão do display 7″ touchscreen no Rasbperry Pi é bem simples, e em poucos minutos você já pode dispensar o mouse e o teclado externos, liberando as portas USB do Raspberry para outras tarefas.
Antes de partir para a montagem, vamos atualizar o Raspbian para o correto funcionamento do display. Abra uma janela de terminal e digite os seguintes comandos:
sudo apt-get update
sudo apt-get upgrade
Instale também o teclado virtual, que estará disponível em Accessories -> Keyboard:
sudo apt-get install matchbox-keyboard
Após o upgrade e instalação do teclado virtual, desligue o Raspberry Pi e siga os passos abaixo para montagem e conexão.
Passo 1 – Conteúdo da caixa do Display Touchscreen 7″ Raspberry
Confira os itens abaixo, que compõe o kit do display:
1 – Display 7″ Touchscreen com placa adaptadora
2 – Cabo de conexão (ribbon cable)
3 – 4 jumpers
4 – 4 parafusos
A placa adaptadora já vem parafusada no display junto com os 4 espaçadores. Assim, temos apenas que conectar os cabos e encaixar o Raspberry Pi.
Passo 2 – Instalação do Cabo de conexão
Conecte o cabo de comunicação entre a placa adaptadora e o Raspberry Pi no conector RPi-Display, conforme a imagem abaixo:
Passo 3 – Montagem do Raspberry Pi
Coloque o Raspberry Pi sobre os espaçadores, e prenda-o com os parafusos fornecidos:
Passo 4 – Ligação placa Adaptadora – Raspberry
Conecte o cabo de comunicação no Raspberry Pi no conector DISPLAY/DSI.
Passo 5 – Conexão dos pinos de alimentação
Conecte os pinos 5V e GND da placa adaptadora aos pinos 2 e 6 da GPIO do Raspberry, respectivamente, para alimentação do Display Touchscreen 7″ Raspberry. Você também tem a opção de usar uma fonte externa separada, apenas para o display, utilizando o conector micro USB da placa adaptadora.
Com isso está finalizado o processo de montagem. Alimente o Raspberry com uma fonte de 5V/2A, e o display touchscreen 7″ Raspberry está pronto para uso.
Confira o passo a passo da Instalação do Display Touch Raspberry Pi:
Se você tiver dúvidas, sugestões ou experiências para compartilhar, fique a vontade para deixar um comentário abaixo. E para não perder nenhum conteúdo como este, não deixe de nos seguir no Instagram.
