Conectores RJ45: tipos, diferenças e como fazer 2

Os conectores RJ45 estão presentes em praticamente toda rede de internet cabeada, seja em ambientes residenciais ou profissionais. Mesmo com o avanço do Wi-Fi, o uso de cabos de rede ainda é essencial para garantir conexões mais estáveis, rápidas e seguras.

Se você já precisou montar um cabo de rede, melhorar sua conexão ou entender melhor como funciona a infraestrutura de rede, provavelmente se deparou com o conector RJ45. Mas você sabe quais são os tipos existentes, as diferenças entre eles e como fazer a crimpagem corretamente?

Neste guia, você vai entender tudo sobre conectores RJ45, desde os conceitos básicos até dicas práticas para escolher e montar o seu próprio cabo de rede.

O que são conectores RJ45

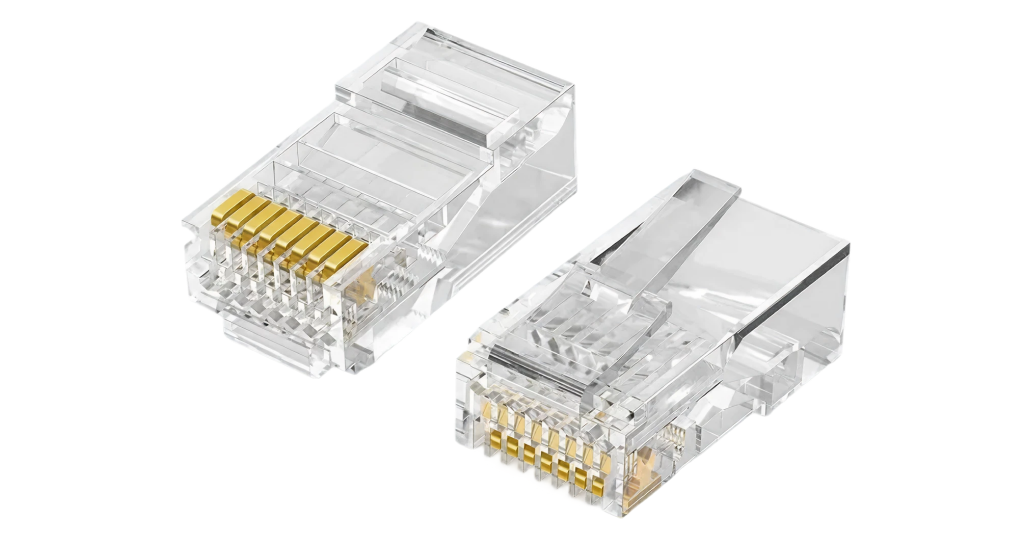

Os conectores RJ45 são componentes utilizados para terminar cabos de rede, permitindo a conexão entre dispositivos como computadores, roteadores, switches e outros equipamentos de rede. Eles são padrão nas redes Ethernet e responsáveis por garantir a transmissão de dados de forma estável e eficiente.

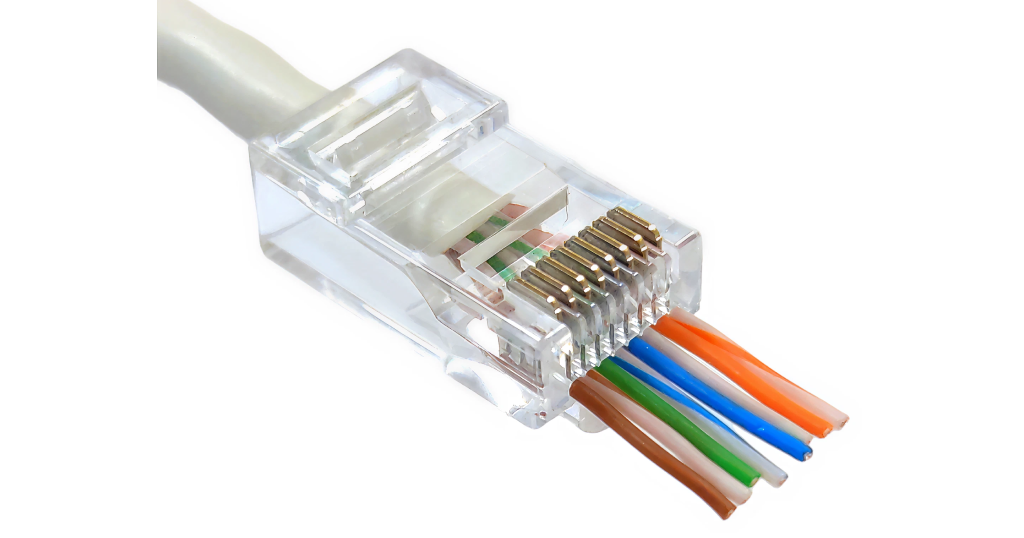

O termo “RJ45” vem de Registered Jack 45, um padrão de conector amplamente utilizado em telecomunicações. Na prática, ele é aquele conector transparente, geralmente de plástico, com contatos metálicos internos que fazem a conexão elétrica com os fios do cabo de rede.

Esses conectores trabalham em conjunto com cabos de par trançado (como Cat5e e Cat6), organizando os fios de forma específica para garantir a correta transmissão dos sinais. Por isso, a qualidade do conector RJ45 e a forma como ele é instalado influenciam diretamente no desempenho da rede.

De forma simples, sem os conectores RJ45, não seria possível conectar fisicamente os dispositivos à rede cabeada, eles são a interface essencial entre o cabo e os equipamentos.

Para que servem os conectores RJ45

O conector RJ45 tem como principal função permitir a transmissão de dados em redes cabeadas, conectando diferentes dispositivos por meio de cabos Ethernet. Ele é essencial para garantir uma comunicação estável, rápida e com baixa interferência, sendo amplamente utilizado tanto em ambientes residenciais quanto profissionais.

Na prática, o conector RJ45 funciona como a interface física que liga o cabo de rede aos equipamentos, possibilitando a troca de informações entre eles.

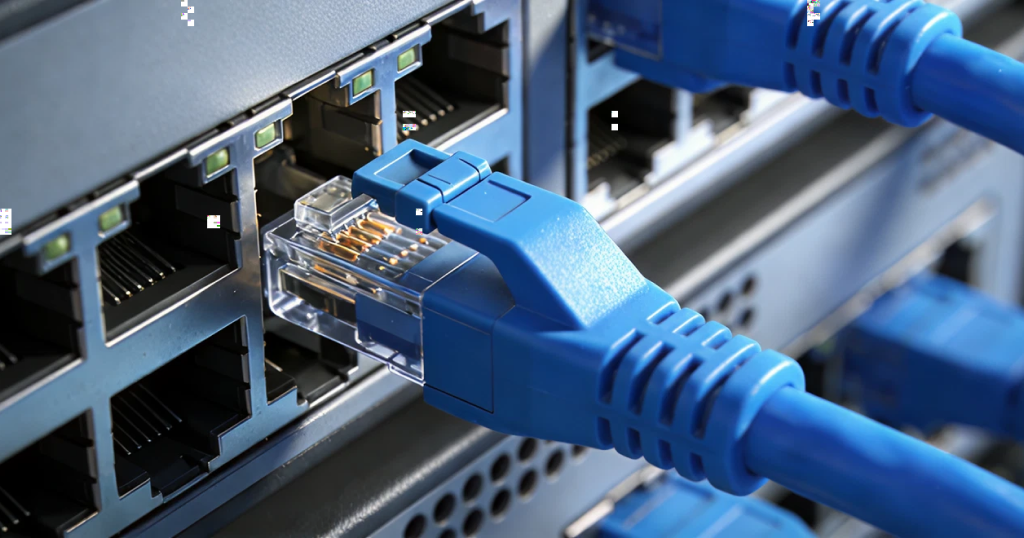

• Transmissão de dados: Os conectores RJ45 conduzem os sinais elétricos responsáveis pelo transporte de dados na rede. Quando instalados corretamente em cabos de par trançado, permitem a transmissão de internet, arquivos e outros conteúdos com eficiência e velocidade.

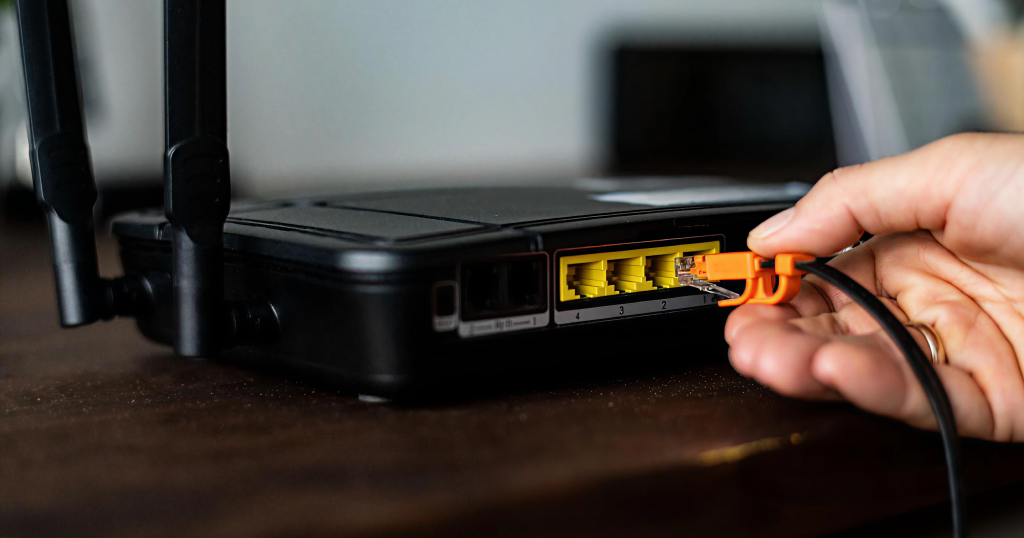

• Conexão entre dispositivos: É por meio do conector RJ45 que dispositivos como computadores, roteadores, modems, switches e videogames se conectam à rede. Ele garante que todos esses equipamentos consigam se comunicar dentro de uma mesma estrutura de rede.

• Uso residencial vs profissional: Em ambientes residenciais, o conector RJ45 é muito utilizado para conectar dispositivos diretamente ao roteador, garantindo maior estabilidade na conexão com a internet. Já em ambientes profissionais, como escritórios e data centers, os conectores fazem parte de toda a infraestrutura de rede, sendo essenciais para manter desempenho, segurança e confiabilidade na transmissão de dados.

Tipos de conectores RJ45

Existem diferentes tipos de conectores RJ45, e conhecer essas variações é fundamental para escolher o modelo certo para cada aplicação. As diferenças envolvem formato, categoria do cabo e nível de proteção contra interferências, impactando diretamente no desempenho da rede.

Conector RJ45 macho

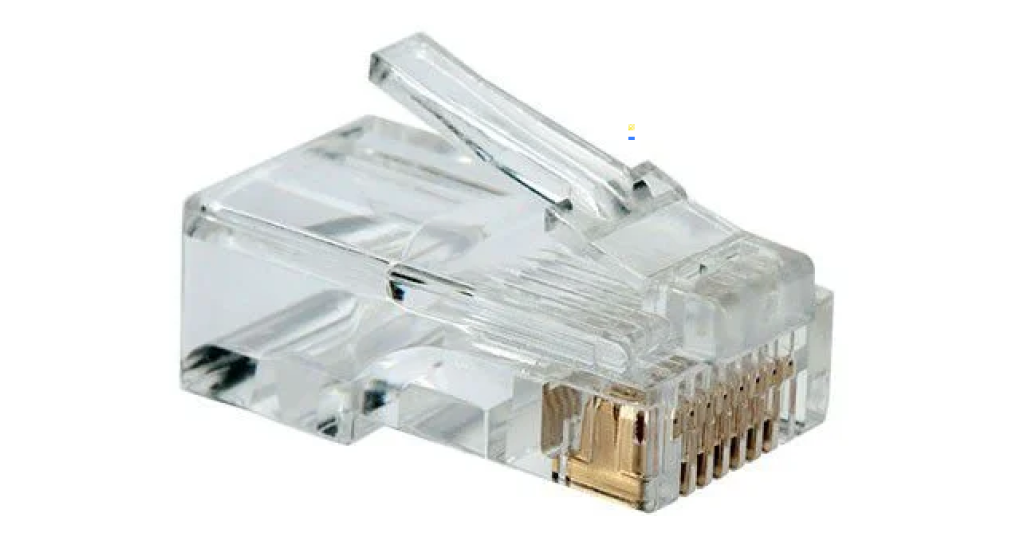

O conector RJ45 macho é o modelo mais comum e reconhecido facilmente pelo formato com trava (clip), utilizado nas pontas dos cabos de rede. É esse tipo de conector que você conecta diretamente em dispositivos como roteadores, computadores, switches e modems.

Ele é responsável por fazer o contato elétrico com os fios internos do cabo, permitindo a transmissão de dados. Conheça o Conector RJ45 Cat5/5E disponível aqui na MakerHero!

Conector RJ45 fêmea

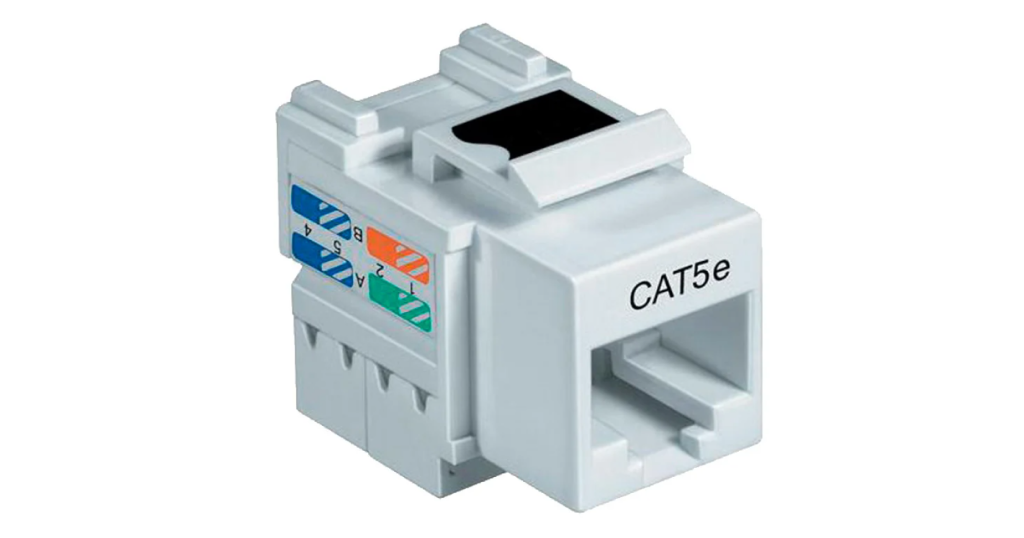

O conector RJ45 fêmea é utilizado em pontos fixos de conexão, como tomadas de parede, patch panels e acopladores. Em vez de estar na ponta de um cabo, ele serve como interface para receber um conector macho.

Esse tipo é muito comum em instalações estruturadas, facilitando a organização e manutenção da rede.

Conector RJ45 Cat5e, Cat6 e Cat6a

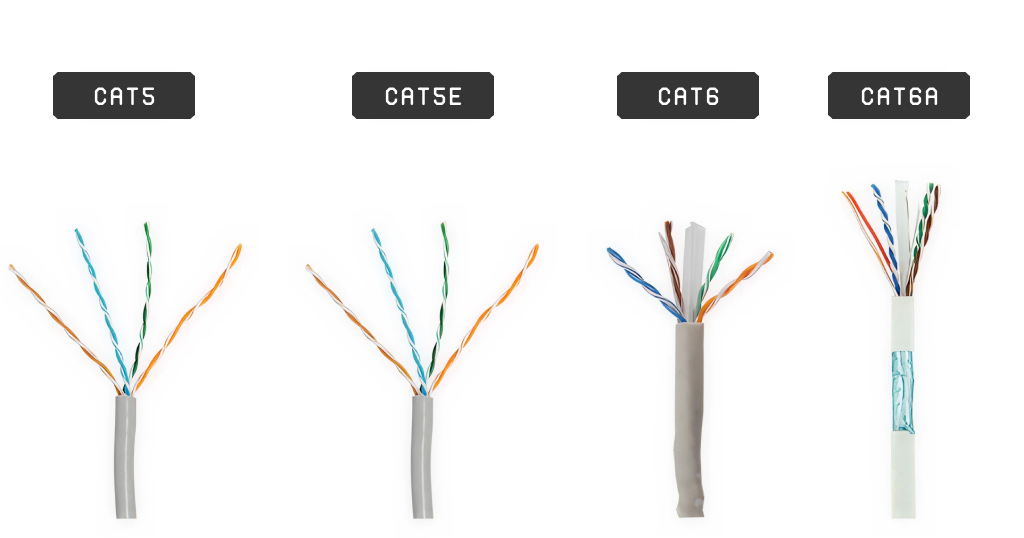

Os conectores RJ45 também variam de acordo com a categoria do cabo de rede, como Cat5, Cat5e, Cat6 e Cat6a. Cada uma dessas categorias suporta diferentes velocidades e frequências de transmissão, o que impacta diretamente no desempenho da rede.

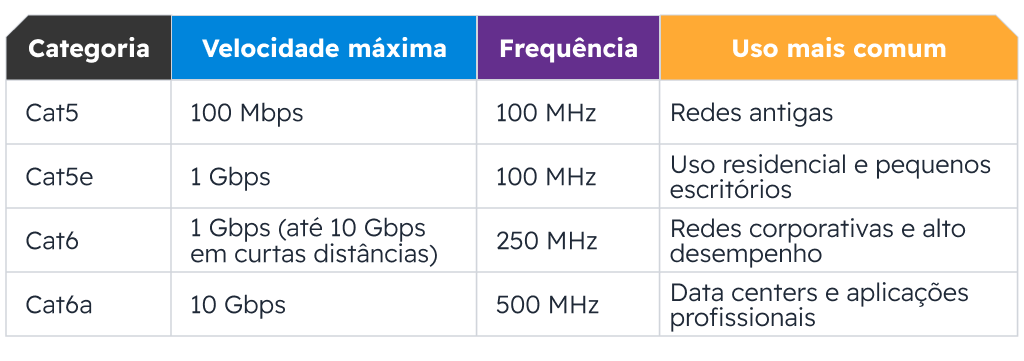

Para facilitar a comparação, veja as principais diferenças:

Na prática, conectores de categorias mais altas são projetados para lidar com cabos mais robustos e oferecer melhor desempenho, especialmente em redes de alta velocidade. Por isso, é importante utilizar um conector compatível com a categoria do cabo para evitar perda de qualidade na conexão.

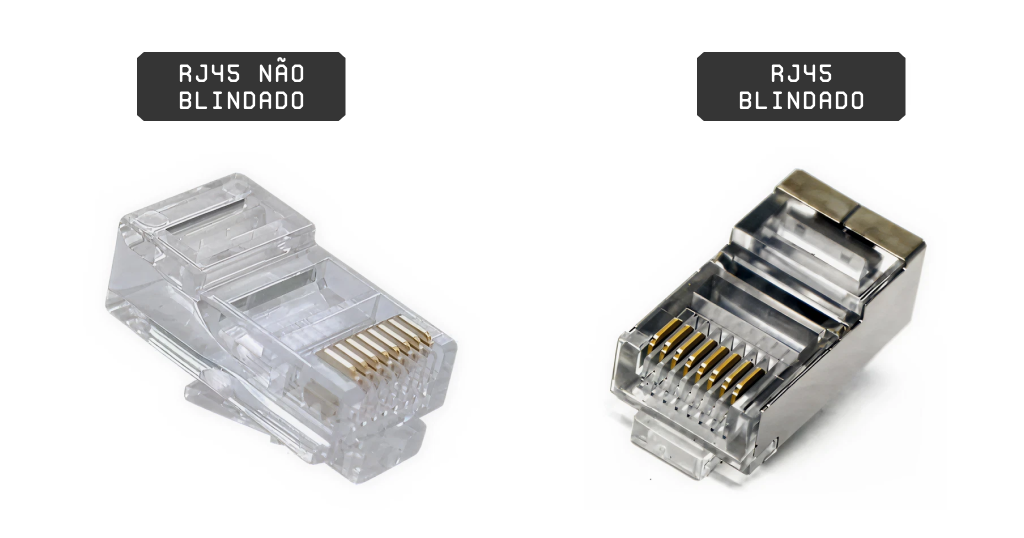

Conector RJ45 blindado vs não blindado

Outra diferença importante está na blindagem. Existem conectores RJ45 blindados (STP) e não blindados (UTP).

Os modelos blindados possuem uma proteção metálica que ajuda a reduzir interferências eletromagnéticas, sendo indicados para ambientes com muito ruído elétrico. Já os conectores não blindados são mais comuns em aplicações residenciais e oferecem um bom desempenho em cenários com pouca interferência.

Diferença entre conectores RJ45 e RJ11

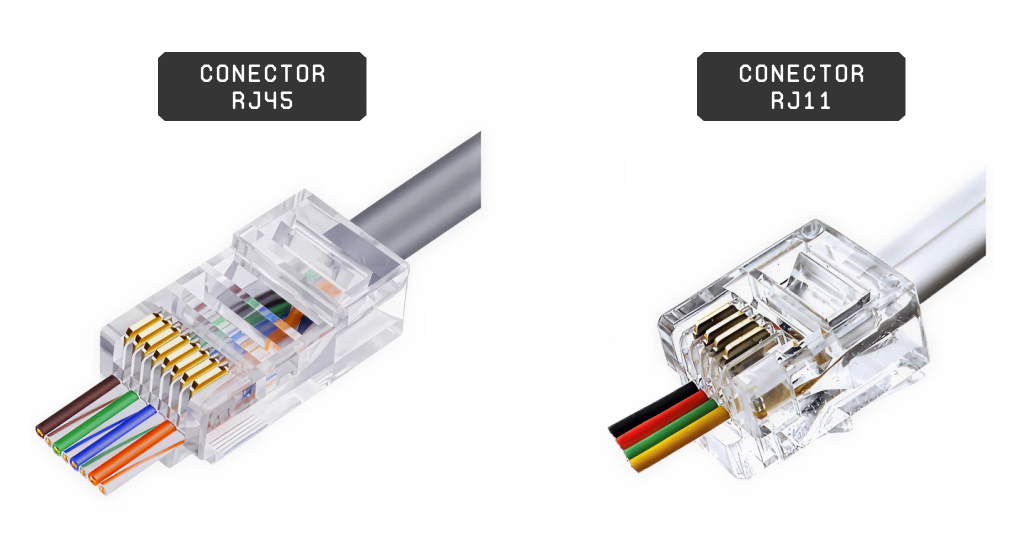

É muito comum confundir os conectores RJ45 e RJ11, já que ambos são utilizados em telecomunicações e possuem aparência semelhante. No entanto, eles têm funções bem diferentes e não são intercambiáveis.

A principal diferença está no tipo de aplicação. O conector RJ45 é utilizado em redes de computadores, sendo o padrão para conexões de internet via cabo Ethernet. Já o RJ11 é usado em linhas telefônicas, conectando aparelhos de telefone e modems ADSL mais antigos.

Fisicamente, também existem diferenças importantes. O RJ45 é maior e possui 8 pinos (8P8C), enquanto o RJ11 é menor e geralmente conta com 4 ou 6 pinos. Essa diferença de tamanho, inclusive, impede o encaixe correto entre eles na maioria dos casos.

Além disso, o RJ45 é projetado para transmissão de dados em alta velocidade, suportando redes modernas com grande volume de informação. Já o RJ11 é voltado para sinais de voz, com capacidade muito mais limitada.

De forma resumida, o RJ45 é o conector padrão para internet e redes locais, enquanto o RJ11 é utilizado para telefonia. Usar o conector correto é essencial para garantir o funcionamento adequado e evitar problemas de conexão.

Como funcionam os conectores RJ45

O funcionamento do conector RJ45 está diretamente ligado à forma como ele estabelece contato com os fios internos do cabo de rede. Dentro do conector, existem pequenos contatos metálicos que pressionam os fios quando o cabo é crimpado, criando uma conexão elétrica estável.

Esses contatos permitem que os sinais elétricos sejam transmitidos entre os dispositivos conectados, viabilizando a troca de dados na rede. Cada fio do cabo tem uma função específica, e o alinhamento correto dentro do conector é essencial para garantir o bom funcionamento da conexão.

O conector RJ45 trabalha em conjunto com cabos de par trançado, que possuem fios organizados em pares para reduzir interferências e melhorar a qualidade do sinal. Essa combinação é o que permite alcançar altas velocidades de transmissão com estabilidade.

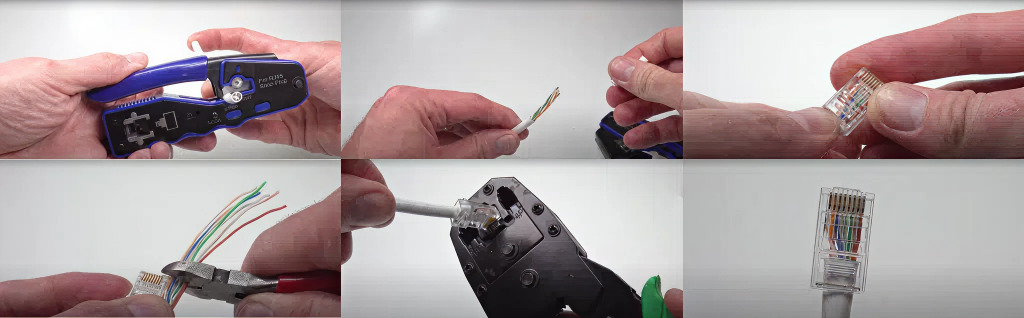

Como crimpar um conector RJ45

Crimpar um conector RJ45 é o processo de fixar o conector na ponta de um cabo de rede, garantindo que os fios internos façam contato correto com os pinos metálicos. Com as ferramentas certas e um pouco de atenção, é possível fazer isso de forma simples.

Veja um passo a passo básico:

• Descascar o cabo: Remova a capa externa do cabo de rede com cuidado, expondo os fios internos sem danificá-los.
• Organizar os fios: Separe e alinhe os fios lado a lado, deixando-os retos e na mesma altura para facilitar a inserção no conector.
• Inserir no conector: Coloque os fios dentro do conector RJ45 até o final, garantindo que todos estejam bem posicionados e encostando nos contatos metálicos.
• Crimpar: Utilize um alicate de crimpagem para pressionar o conector, fixando os fios e garantindo o contato elétrico necessário para a transmissão de dados.

Esse processo é suficiente para entender a lógica básica da crimpagem. No entanto, a ordem correta dos fios e os padrões de montagem são fundamentais para o funcionamento adequado da rede.

Se você quiser aprender o processo completo com o padrão de cores correto e mais detalhes técnicos, acesse nosso guia completo: Padrão RJ45, funcionamento, cores e crimpagem.

Materiais necessários para crimpar conectores RJ45

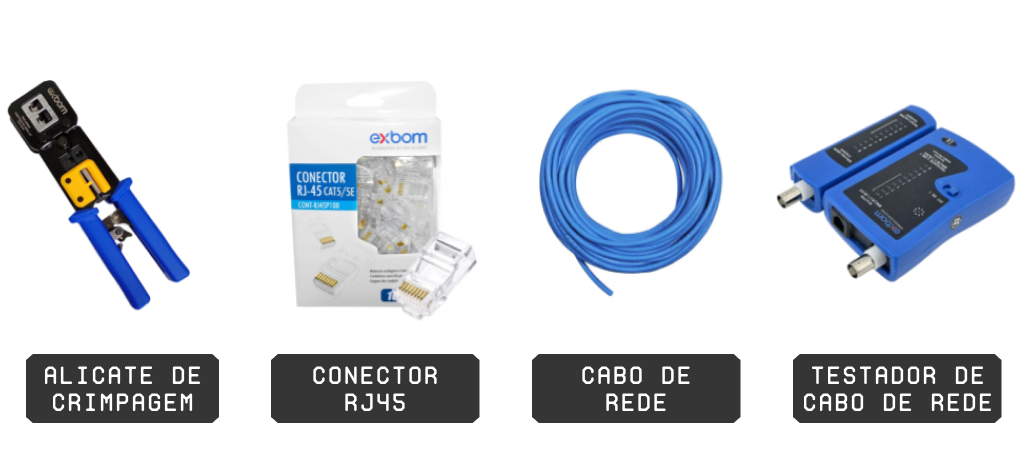

Para crimpar um conector RJ45, você não precisa de muitos itens. Com alguns materiais básicos, já é possível montar um cabo de rede funcional.

Veja o que é necessário:

• Alicate de crimpagem: É a ferramenta responsável por fixar o conector no cabo. Ele pressiona os pinos metálicos contra os fios, garantindo o contato elétrico necessário para a transmissão de dados.
• Conector RJ45: É a peça que será instalada na ponta do cabo. Existem diferentes tipos de conectores, por isso é importante escolher um modelo compatível com a categoria do seu cabo de rede.
• Cabo de rede: Também conhecido como cabo Ethernet, é o meio físico por onde os dados serão transmitidos. Pode ser encontrado em diferentes categorias, como Cat5e e Cat6.
• Testador de cabo de rede: Não é obrigatório, mas é altamente recomendado. Esse equipamento permite verificar se o cabo foi montado corretamente, identificando falhas de conexão, fios invertidos ou mau contato.

Com esses itens, já é possível realizar a crimpagem de forma simples e eficiente. Mesmo em aplicações básicas, o uso de um testador pode evitar problemas e garantir que a rede funcione corretamente.

Erros comuns ao montar conectores RJ45

Mesmo sendo um processo relativamente simples, alguns erros na montagem de conectores RJ45 podem comprometer totalmente o funcionamento do cabo de rede. Conhecer esses problemas ajuda a evitá-los e garante uma conexão mais estável.

Veja os erros mais comuns:

• Fios desalinhados ou fora de posição: Se os fios não estiverem bem organizados e alinhados antes da crimpagem, pode ocorrer falha de contato, resultando em perda de sinal ou conexão instável.
• Não inserir os fios até o final do conector: É importante garantir que todos os fios cheguem até o fundo do conector RJ45. Caso contrário, os pinos metálicos não farão contato corretamente.
• Crimpagem mal feita: Aplicar pouca pressão ou utilizar um alicate inadequado pode fazer com que o conector não fixe corretamente, causando mau contato.
• Uso de conector incompatível com o cabo: Utilizar um conector RJ45 de categoria diferente do cabo (por exemplo, usar um conector simples em um cabo mais robusto) pode prejudicar o desempenho da rede.
• Danos nos fios internos: Ao descascar o cabo, é comum danificar os fios sem perceber. Isso pode afetar diretamente a transmissão de dados.
• Não testar o cabo após a montagem: Ignorar o uso de um testador pode fazer com que erros passem despercebidos, dificultando a identificação de problemas depois.

Evitar esses erros faz toda a diferença na qualidade final da conexão e reduz retrabalho. Pequenos cuidados durante a montagem garantem um cabo funcional e confiável.

Como escolher o conector RJ45 ideal

Escolher o conector RJ45 correto é essencial para garantir o bom desempenho da rede. Apesar de parecerem semelhantes, existem diferenças importantes que devem ser consideradas antes da compra.

Veja os principais pontos de atenção:

• Tipo de cabo (Cat5e, Cat6, Cat6a…): O conector deve ser compatível com a categoria do cabo de rede utilizado. Cabos mais avançados, como Cat6 e Cat6a, costumam ter fios mais grossos e exigem conectores específicos para garantir o encaixe e o funcionamento correto.
• Ambiente (blindado ou não):  Se a instalação for feita em um ambiente com muita interferência elétrica, o ideal é optar por conectores RJ45 blindados. Já em ambientes residenciais ou com pouca interferência, os modelos não blindados atendem bem e costumam ter melhor custo-benefício.
• Tipo de uso (doméstico ou profissional): Para uso doméstico, conectores mais simples geralmente são suficientes. Já em aplicações profissionais, como redes corporativas ou instalações estruturadas, vale a pena investir em conectores de maior qualidade, que ofereçam mais durabilidade e desempenho.

Ao considerar esses fatores, fica muito mais fácil escolher o conector RJ45 ideal para sua necessidade e evitar problemas de compatibilidade ou desempenho na rede.

Conclusão

Os conectores RJ45 são peças fundamentais em qualquer rede cabeada, garantindo a conexão entre dispositivos e a transmissão de dados com estabilidade e eficiência. Entender os diferentes tipos, aplicações e cuidados na montagem faz toda a diferença para evitar problemas e melhorar o desempenho da rede.

Mesmo para quem não tem muita experiência, é totalmente possível montar seus próprios cabos com os materiais certos e seguindo um passo a passo básico. Além de ser uma solução prática, isso também pode gerar economia e mais autonomia na hora de resolver problemas de conexão.

Se você está procurando opções de conectores RJ45 ou quer montar sua própria rede, vale a pena conferir os modelos disponíveis e escolher o mais adequado para o seu projeto. Para ais conteúdos como este, nos acompanhe no Instagram.
