Se você já pesquisou sobre controle de motores, LEDs ou sistemas solares, provavelmente encontrou o termo “controlador PWM”. Mas atenção: ele não é a mesma coisa que PWM.
PWM é a técnica usada para controlar a potência entregue a um circuito. Se quiser entender esse conceito em detalhes, vale conferir nosso artigo sobre o que é PWM e como funciona.
Já o controlador PWM é o dispositivo eletrônico que utiliza essa técnica na prática. Ele fica entre a fonte de energia e o equipamento que será controlado, permitindo ajustar velocidade, brilho, temperatura ou carga de forma eficiente.

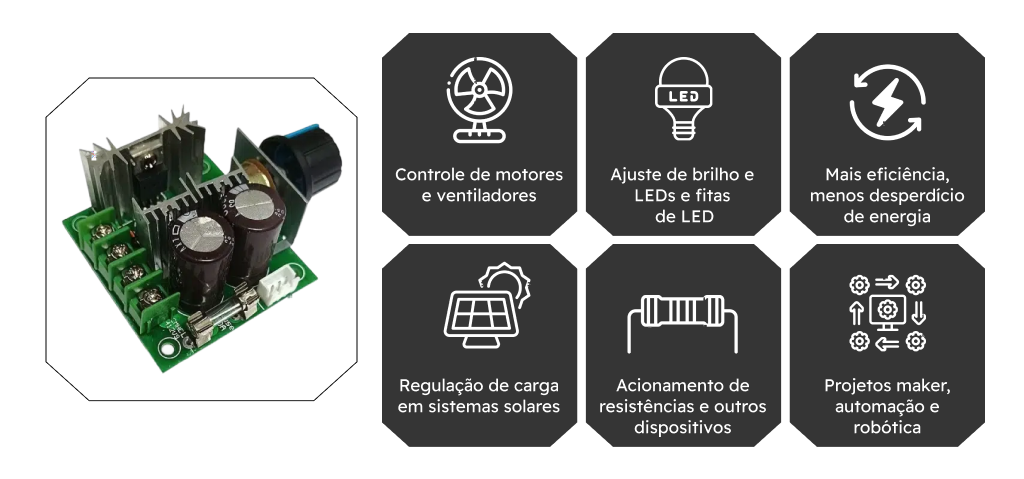

Na prática, um controlador PWM pode ser usado para:
- Controlar a velocidade de motores DC e ventiladores
- Ajustar o brilho de LEDs e fitas de LED
- Regular a carga de baterias em sistemas solares
- Acionar resistências e outros dispositivos eletrônicos
Sem um controlador, muitos desses equipamentos funcionariam apenas na potência máxima. Com ele, é possível ter mais controle, reduzir desperdícios de energia e aumentar a vida útil dos componentes.
Por isso, os controladores PWM são muito usados em projetos maker, automação, robótica, eletrônica embarcada e sistemas de energia solar.

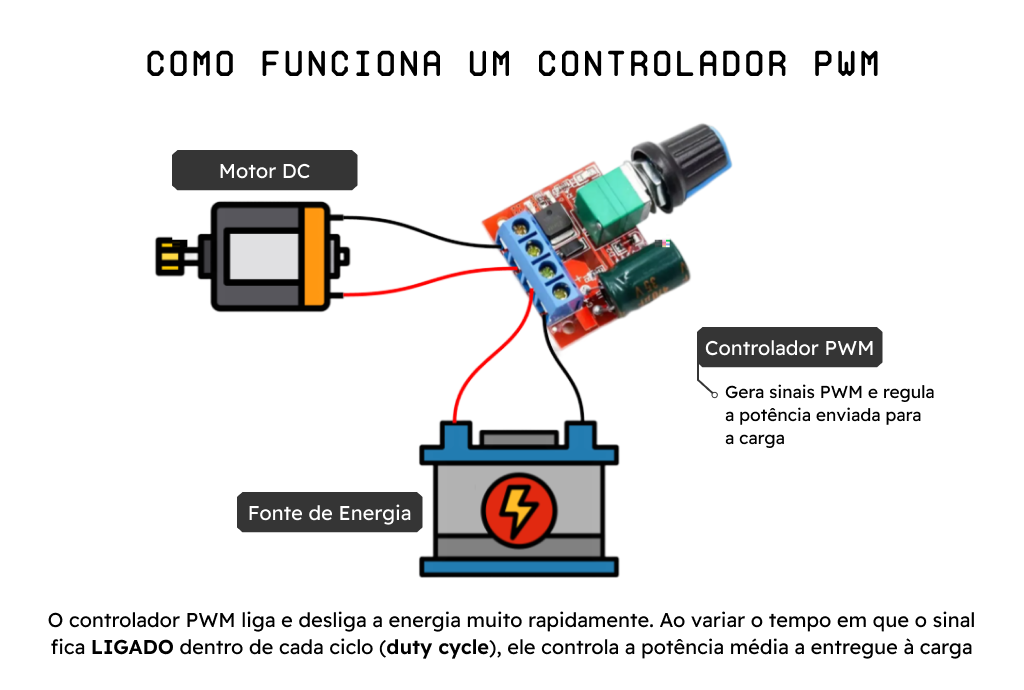

Como funciona um controlador PWM
Para entender o funcionamento de um controlador PWM, é importante separar dois conceitos:
- PWM é a técnica de controle
- Controlador PWM é o hardware que gera esse controle
O controlador cria um sinal elétrico que liga e desliga a alimentação da carga várias vezes por segundo. Essa comutação acontece tão rapidamente que, para o motor, LED ou outro equipamento, parece que a potência está sendo ajustada de forma contínua.
O segredo está no chamado duty cycle, ou ciclo de trabalho: a porcentagem de tempo em que o sinal permanece ligado dentro de cada ciclo.
Por exemplo:
- 20% ligado → pouca potência
- 50% ligado → potência média
- 80% ligado → potência alta
- 100% ligado → potência máxima
Em um motor DC, isso significa variar a velocidade. Em uma fita de LED, significa controlar o brilho. Já em um controlador de carga PWM, significa regular a energia enviada para a bateria.
A grande vantagem é que o controlador não reduz a tensão “na força”, como faria um resistor ou regulador linear. Em vez disso, ele entrega pulsos rápidos de energia, o que gera menos aquecimento e muito menos desperdício.
Por isso, um controlador PWM costuma ser mais eficiente, especialmente em aplicações que exigem controle de potência constante, como:
- Motores e ventiladores
- Iluminação LED
- Resistências de aquecimento
- Sistemas de carga solar
Além disso, muitos controladores permitem ajustar não apenas a intensidade do sinal, mas também a frequência de operação, o que pode ser importante em aplicações específicas, como motores mais silenciosos ou LEDs sem cintilação.
Tipos de controladores PWM
Existem diferentes tipos de controladores PWM, e cada um é projetado para uma aplicação específica. Embora todos utilizem a mesma técnica de modulação, a forma como trabalham e os recursos oferecidos mudam conforme o objetivo do projeto.

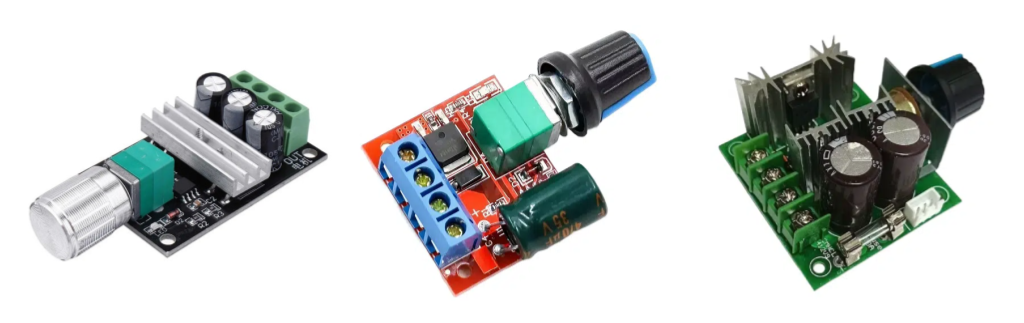

Controlador de velocidade PWM
O controlador de velocidade PWM é usado para variar a rotação de motores DC e ventiladores.
Ele ajusta a quantidade de energia enviada ao motor, permitindo controlar a velocidade sem perder muita eficiência. Diferente de métodos simples de redução de tensão, o controlador PWM mantém mais torque mesmo em baixas velocidades.
Esse tipo de controlador é muito usado em:
- Motores DC 12V e 24V
- Ventiladores e coolers
- Bombas de água
- Robôs e carrinhos
- Máquinas pequenas e ferramentas
Também é o modelo mais buscado por quem procura um controlador PWM 12V ou controlador PWM 24V para motores.
Exemplos:
- Módulo Controlador PWM 5A 4,5-35V
- Módulo Controlador PWM 10A 12-40V
- Módulo Controlador PWM 3A 6V-28V

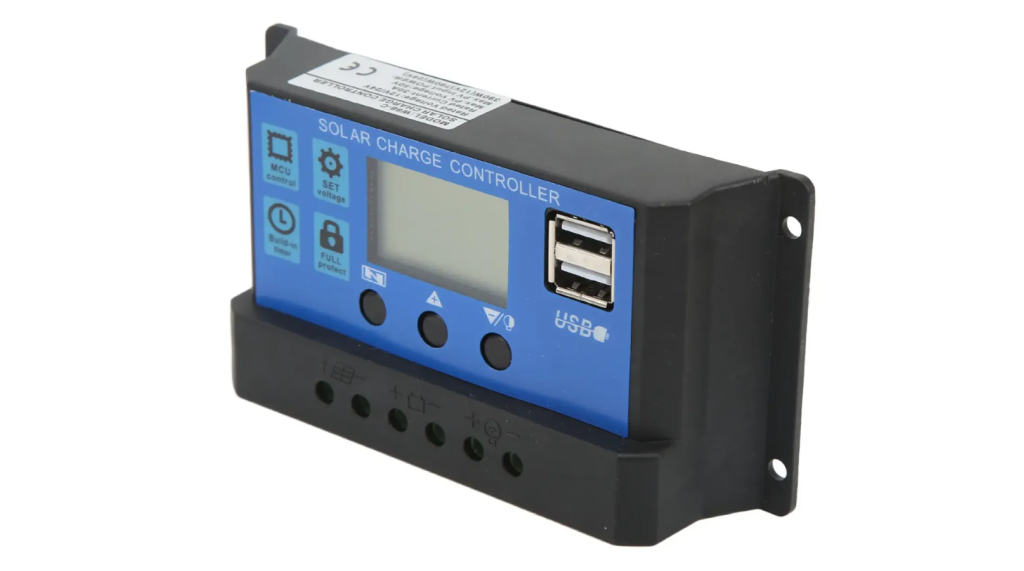

Controlador de carga PWM
O controlador de carga PWM é voltado para sistemas com bateria, principalmente em projetos de energia solar.
Sua função é controlar a carga enviada pelo painel solar, evitando sobrecarga, descarga excessiva e outros problemas que podem reduzir a vida útil da bateria.
Esse tipo de controlador é bastante comum em:
- Sistemas solares off-grid
- Motorhomes e trailers
- Barcos
- Iluminação solar
- Pequenos bancos de bateria
Normalmente, ele possui conexões para painel solar, bateria e carga, além de recursos como proteção contra inversão de polaridade e desligamento automático.

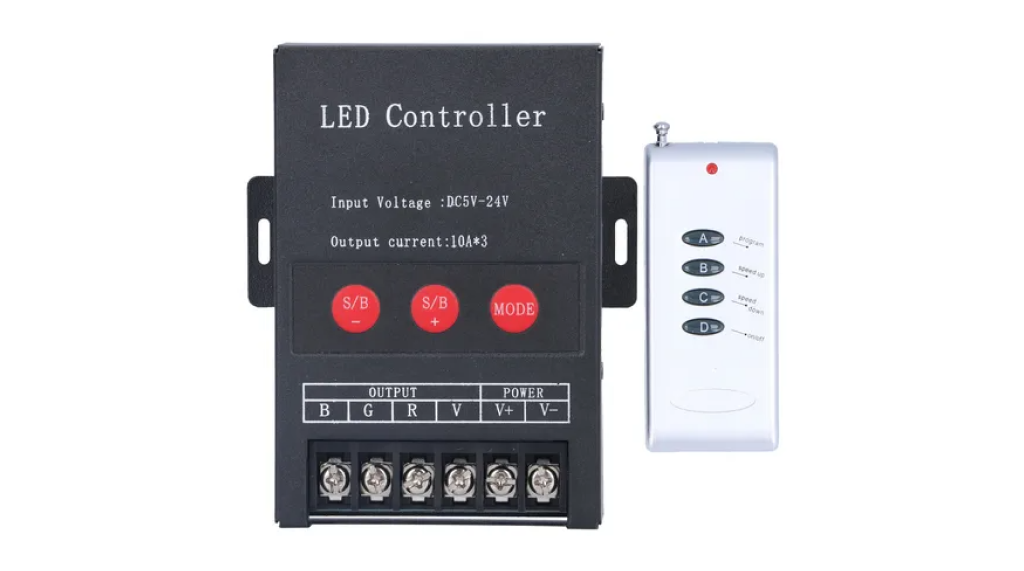

Controladores PWM para LED
Embora muitas vezes sejam parecidos com os controladores de velocidade, existem modelos específicos para iluminação LED.
Eles são projetados para controlar:
- Fitas de LED 12V e 24V
- Módulos LED de alta potência
- Iluminação decorativa
- Projetos de automação residencial
A principal função é ajustar o brilho sem alterar a cor ou causar cintilação excessiva.
Em projetos com RGB, também existem controladores PWM capazes de controlar cada canal de cor separadamente, permitindo criar efeitos e transições.
Como escolher o controlador PWM certo
Na hora de escolher um controlador PWM, não basta olhar apenas o preço ou a tensão anunciada. O ideal é verificar se ele é compatível com o seu projeto em quatro pontos principais: tensão, corrente, aplicação e recursos extras.
1. Verifique a tensão de operação
O primeiro passo é conferir a tensão do seu sistema.
Se o seu motor, bateria ou fita de LED trabalha em 12V, você precisa de um controlador PWM 12V. Se o sistema é 24V, o controlador também deve ser 24V.
Alguns módulos aceitam uma faixa maior, como 6V a 30V ou 12V/24V automático, o que dá mais flexibilidade para diferentes projetos. Em sistemas solares, a tensão nominal do painel e da bateria deve ser compatível com a do controlador.
2. Confira a corrente máxima suportada
Além da tensão, é essencial verificar quantos amperes o controlador suporta.
A corrente máxima do controlador deve ser maior do que a corrente consumida pela carga. O ideal é sempre deixar uma margem de segurança de cerca de 20% a 30%.
Por exemplo:
- Motor de 5A → controlador de pelo menos 6A ou 10A
- Motor de 8A → controlador de 10A ou 15A
- Sistema solar de 10A → controlador de pelo menos 15A
Usar um controlador subdimensionado pode causar superaquecimento, perda de desempenho ou até queima do módulo.
3. Escolha de acordo com a aplicação
Nem todo controlador PWM serve para qualquer uso.
Antes de comprar, pense em qual será a aplicação principal:
- Motores DC e ventiladores → controlador de velocidade PWM
- Painéis solares e baterias → controlador de carga PWM
- LEDs e fitas de LED → controlador específico para iluminação
Isso é importante porque cada tipo possui conexões, proteção e faixa de operação diferentes.
4. Avalie potência e frequência
Em motores e cargas maiores, também vale observar a potência máxima suportada e a frequência do PWM.
Controladores com frequência muito baixa podem gerar ruído audível ou funcionamento irregular em motores e ventiladores. Já frequências mais altas tendem a deixar o funcionamento mais suave e silencioso, embora também exijam componentes mais robustos. Muitos controladores para motores DC trabalham entre 1 kHz e 20 kHz.
5. Veja se o módulo possui recursos extras
Dependendo do projeto, alguns recursos podem fazer bastante diferença:
- Display digital
- Ajuste de frequência
- Dissipador de calor
- Proteção contra inversão de polaridade
- Proteção contra sobrecorrente
- Potenciômetro integrado
- Controle automático 12V/24V
Muitos controladores de carga PWM também incluem proteção contra sobrecarga e descarga excessiva da bateria, aumentando a segurança e a vida útil do sistema.
Controlador PWM ou MPPT: qual a diferença?
Quando o assunto é energia solar, uma dúvida muito comum é escolher entre um controlador de carga PWM e um controlador MPPT.
Os dois têm a mesma função: controlar a carga da bateria e evitar sobrecarga. A diferença está em como cada um aproveita a energia do painel solar.
O controlador PWM é mais simples. Ele conecta o painel à bateria e faz a tensão do painel trabalhar próxima da tensão da bateria. Isso funciona bem em sistemas pequenos, mas parte da energia disponível acaba sendo desperdiçada.

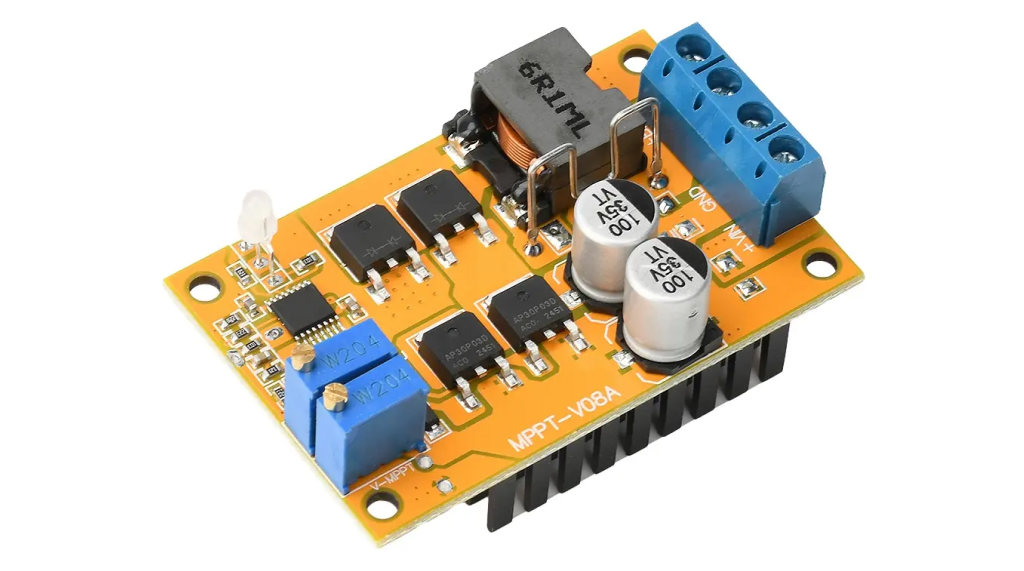

Já o controlador MPPT (“Maximum Power Point Tracking”) é mais inteligente. Ele monitora constantemente o ponto de maior eficiência do painel solar e converte a tensão excedente em mais corrente para a bateria. Na prática, isso permite aproveitar melhor a energia gerada.

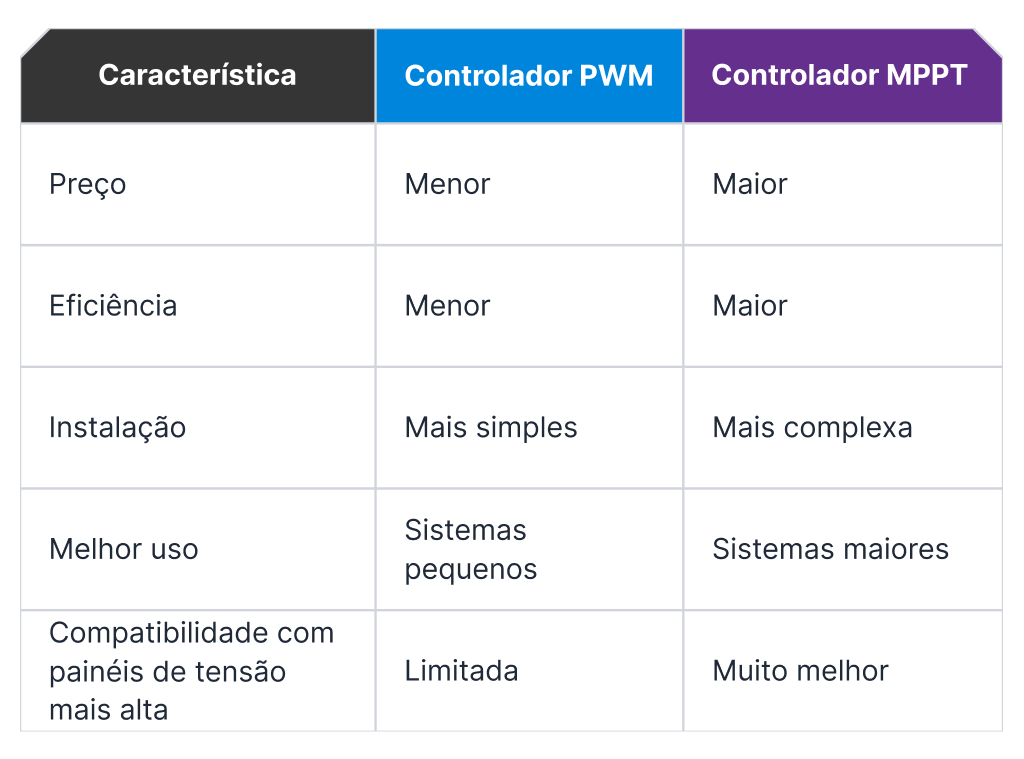

De forma resumida:
- PWM = mais barato e mais simples
- MPPT = mais eficiente, porém mais caro
Em muitos casos, um controlador MPPT pode gerar de 10% a 30% mais aproveitamento de energia do que um PWM, especialmente em dias frios, nublados ou quando o painel trabalha com tensão mais alta do que a bateria.
Quando vale a pena usar um controlador PWM?
O controlador PWM costuma ser a melhor escolha quando:
- O sistema é pequeno
- O orçamento é limitado
- A tensão do painel já é próxima da tensão da bateria
- O projeto é simples, como iluminação solar, motorhome ou pequenos sistemas off-grid
Nesses casos, a diferença de eficiência do MPPT pode não compensar o custo extra.
Quando vale a pena investir em MPPT?
O MPPT costuma valer mais a pena quando:
- O sistema solar é maior
- Você quer extrair o máximo de energia possível
- Os painéis possuem tensão mais alta
- O sistema trabalha em 24V ou mais
- O local possui variações de temperatura e incidência solar
Quanto maior o sistema, maior tende a ser o ganho de eficiência do MPPT — e mais rápido ele compensa o investimento inicial.
Produtos em destaque no catálogo MakerHero
Se você chegou até aqui, já sabe que o controlador ideal depende da tensão, da corrente e do tipo de aplicação. Para facilitar a escolha, a MakerHero conta com diferentes modelos para motores, automação e projetos maker.
Para projetos compactos e motores de baixa corrente, uma boa opção é o Módulo Controlador PWM 5A 4,5-35V para Motor DC, que trabalha em uma ampla faixa de tensão e é indicado para pequenos motores, ventiladores e protótipos.
Para quem precisa de um controlador PWM 12V com mais corrente, o Módulo Controlador PWM 10A 12-40V para Motor DC é indicado para motores maiores e aplicações que exigem mais potência.
Se a ideia é ter mais praticidade no controle, o Controlador de Motor PWM 1203B 6V a 28V – Com botão reversível se destaca por incluir inversão de rotação, ideal para projetos de robótica e automação que exigem mudança de sentido do motor.
Para projetos com Arduino, ESP32 e outros microcontroladores, vale combinar esses módulos PWM com placas de prototipagem e automação disponíveis no catálogo da MakerHero. Assim, você consegue criar desde controles de velocidade simples até sistemas completos de automação e robótica.
