O Diodo Zener é um componente eletrônico usado principalmente para controlar e estabilizar a tensão em um circuito. Ele se parece com um diodo comum, mas foi projetado para trabalhar de uma forma diferente: enquanto um diodo convencional bloqueia a corrente no sentido reverso, o diodo Zener foi feito justamente para operar nessa condição.
Na prática, isso significa que ele consegue manter uma tensão praticamente constante, mesmo quando há variações na fonte de alimentação. Por isso, o diodo Zener é muito utilizado em fontes, reguladores de tensão, circuitos de proteção e projetos com Arduino e outros microcontroladores.

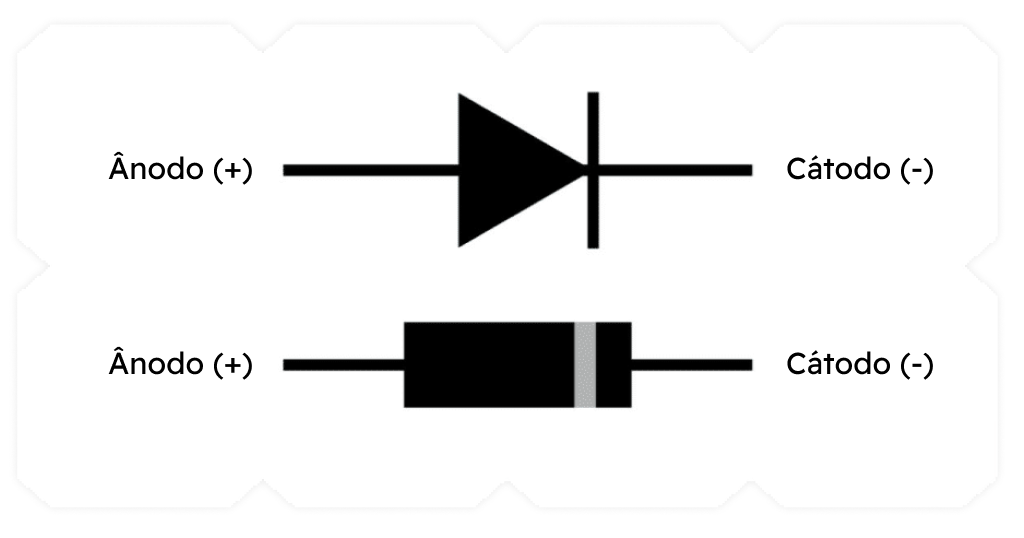

A principal diferença entre um diodo comum e o zener está no comportamento em polarização reversa:
- Diodo Zener: conduz a corrente de forma controlada quando atinge sua tensão Zener
- Diodo comum: bloqueia a corrente até ser danificado
Essa tensão é definida de fábrica e varia conforme o modelo do componente. Existem, por exemplo:
Cada um é usado para estabilizar uma tensão diferente dentro do circuito. Por causa dessa característica, ele aparece em diversas aplicações, como:
- Proteção contra sobretensão
- Reguladores simples de tensão
- Referência de tensão em circuitos eletrônicos
- Fontes de alimentação
- Placas e módulos eletrônicos
Apesar de ser um componente simples e barato, ele tem um papel fundamental para garantir que outros componentes recebam a tensão correta e não sejam danificados.

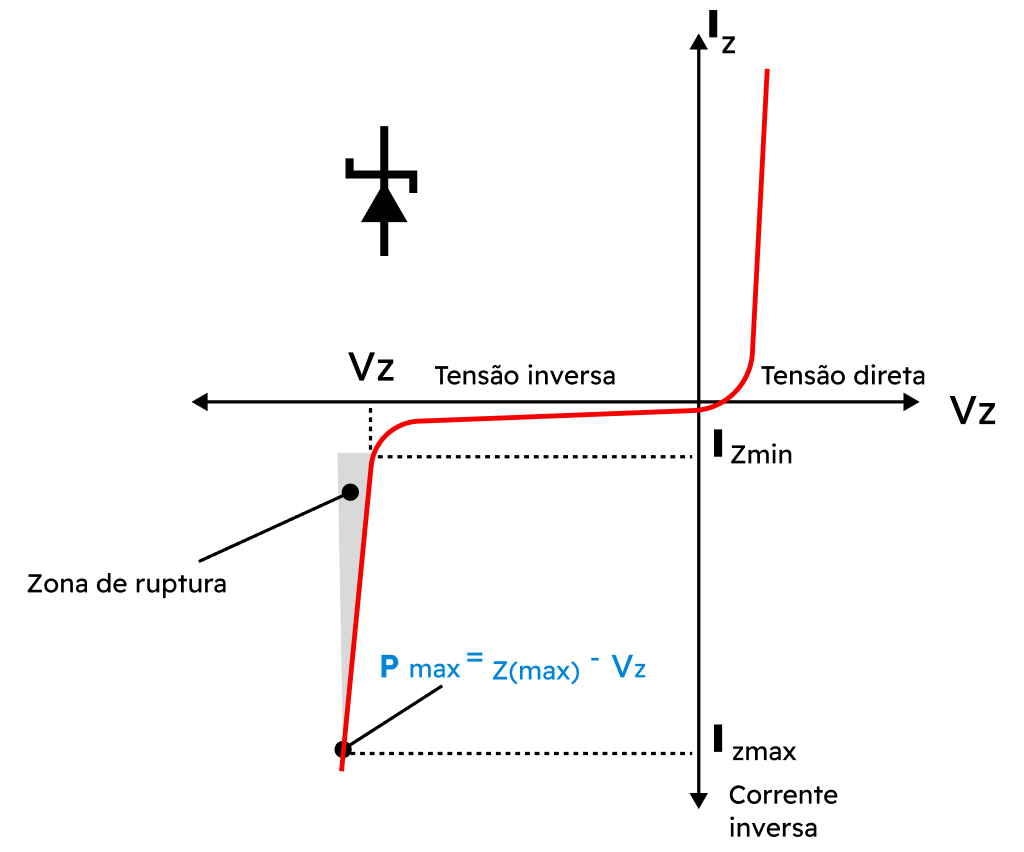

Como funciona o diodo Zener
O funcionamento do diodo Zener é baseado em sua capacidade de conduzir corrente no sentido reverso quando a tensão aplicada atinge um valor específico, chamado de tensão Zener. Para entender isso, vale lembrar que um diodo pode ser ligado de duas formas:
- Polarização direta: quando a corrente passa normalmente pelo diodo
- Polarização reversa: quando o diodo bloqueia a passagem de corrente
Em um diodo comum, a polarização reversa continua bloqueando a corrente até que o componente seja danificado. Já o Zener é projetado para suportar essa condição.
Quando a tensão reversa atinge o valor definido para o componente, ele “entra em condução” e começa a deixar a corrente passar de forma controlada.
A partir desse ponto, ele mantém a tensão praticamente constante, mesmo que a tensão da fonte aumente um pouco.
Imagine uma fonte de 15V ligada a um circuito que precisa de apenas 12V. Se você colocar um diodo Zener 12V em paralelo com a carga, ele “segura” a tensão em aproximadamente 12V e desvia o excesso. Esse comportamento é o que o torna tão útil em reguladores de tensão e circuitos de proteção.
Exemplo prático: Um circuito simples com diodo Zener geralmente possui:
- Uma fonte de tensão
- Um resistor em série
- O diodo ligado em paralelo com a carga
O resistor limita a corrente, enquanto o zener estabiliza a tensão. Sem esse resistor, o diodo poderia conduzir corrente demais e acabar queimando.
O que é a tensão Zener?
A tensão Zener é o valor de tensão em que o componente começa a atuar no sentido reverso. Ela é indicada no nome ou código do diodo. Alguns exemplos comuns são:
- 3,3V
- 5,1V
- 9,1V
- 12V
- 15V
- 24V
Por isso, é importante escolher um modelo cuja tensão seja compatível com o circuito que você quer proteger ou alimentar.
Para que serve um diodo Zener
O diodo Zener é usado sempre que um circuito precisa manter uma tensão estável ou proteger componentes contra tensão excessiva.
Por conseguir “travar” a tensão em um valor específico, ele é um dos componentes mais utilizados em eletrônica para regulação e proteção.

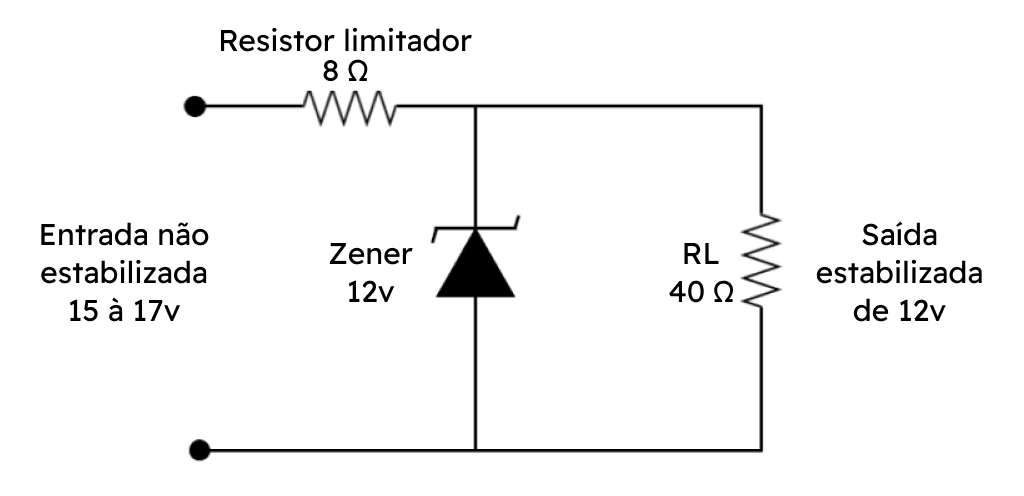

Regulador de tensão
A aplicação mais comum do diodo Zener é como regulador de tensão. Nesse caso, ele mantém a saída em um valor fixo, mesmo que a tensão da fonte varie um pouco.
Esse tipo de circuito é comum em fontes simples, pequenos projetos eletrônicos e placas de automação.
Proteção contra sobretensão
Outra função muito importante é proteger o circuito contra picos de tensão. Se a tensão ultrapassar o limite definido, o diodo começa a conduzir e impede que o excesso chegue aos componentes mais sensíveis. Isso ajuda a evitar danos em:
- Microcontroladores
- Sensores
- Entradas analógicas
- LEDs
- Circuitos integrados
Por isso, ele é bastante usado em fontes, carregadores, módulos eletrônicos e projetos com Arduino.
Referência de tensão
Em alguns circuitos, é necessário ter uma tensão de referência muito estável. O Zener pode ser usado para gerar essa referência em:
- Comparadores
- Fontes reguladas
- Circuitos analógicos
- Conversores e sensores
Um exemplo comum é usar um diodo Zener 5,1V como referência em circuitos que precisam de precisão.
Uso em projetos e automação
Além das aplicações tradicionais, do Zener aparece com frequência em projetos maker, automação e robótica. Ele pode ser usado para:
- Proteger entradas de Arduino e ESP32
- Limitar tensão em sensores
- Criar reguladores simples
- Evitar picos em motores e relés
Mesmo sendo um componente pequeno e barato, ele pode fazer toda a diferença na confiabilidade de um circuito.

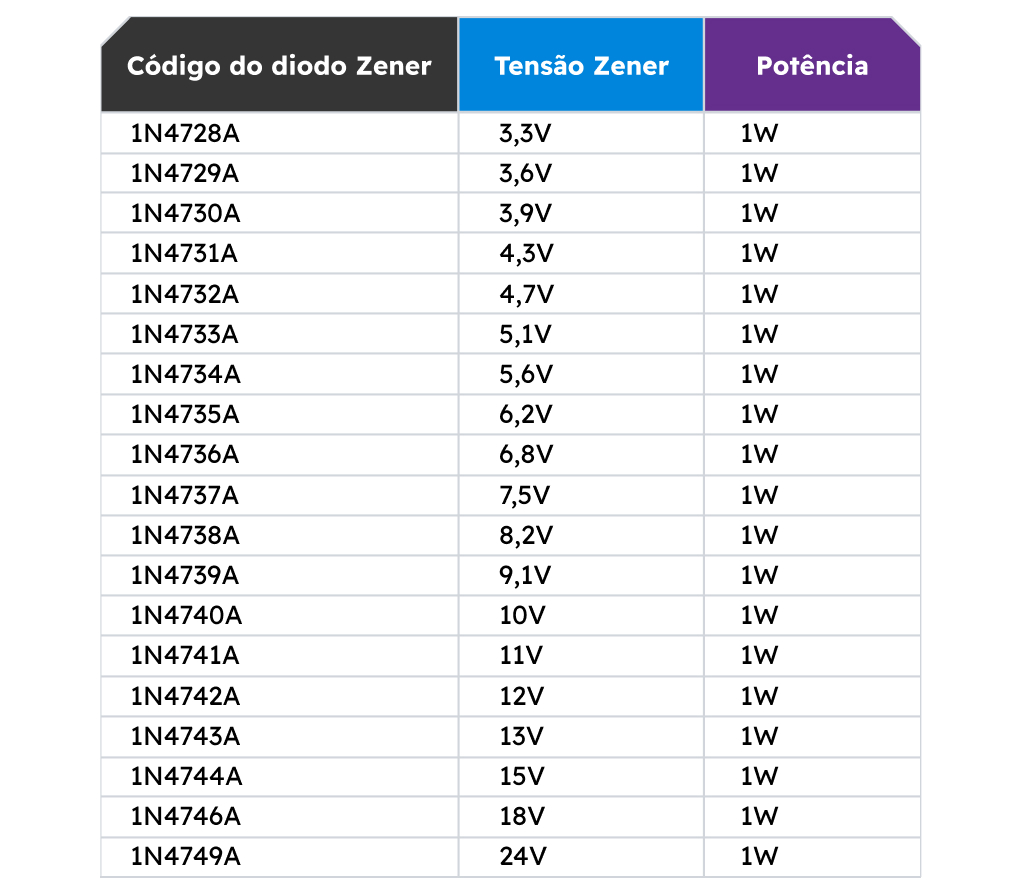

Tabela de diodos Zener
Uma das dúvidas mais comuns é descobrir qual tensão corresponde ao código impresso no componente. Isso é especialmente importante porque muitos diodos Zener são identificados apenas por um código, como 1N4733A ou BZX55C12.
A tabela abaixo mostra alguns dos modelos mais comuns, sua tensão Zener e a potência típica.
Por exemplo:
- Se você precisa de um Zener 12V, um dos modelos mais comuns é o 1N4742A
- Para 5,1V, o modelo equivalente costuma ser o 1N4733A
- Para 15V, o mais usado é o 1N4744A
Também é comum encontrar esses mesmos valores em versões SMD, usadas em placas compactas e eletrônicos modernos. Nesses casos, a tensão continua sendo a mesma, mas o encapsulamento muda.
Por exemplo, um Zener SMD de 12V pode ter outro código impresso na peça, mas ainda exercerá a mesma função de um diodo Zener 12V convencional.
Como testar o diodo Zener
Se você suspeita que um diodo Zener está queimado ou quer confirmar sua tensão, existem duas formas principais de testá-lo: usando um multímetro ou montando um circuito simples com fonte e resistor.
Teste com multímetro: O primeiro teste é semelhante ao de um diodo comum.
- Coloque o multímetro na escala de teste de diodo
- Encoste a ponta vermelha no ânodo e a preta no cátodo
- O multímetro deve mostrar uma queda de tensão, normalmente entre 0,5V e 0,8V
- Inverta as pontas: o multímetro deve indicar circuito aberto ou “OL”
Se ele conduzir nos dois sentidos ou não conduzir em nenhum, provavelmente está defeituoso. No entanto, esse teste apenas mostra se o componente ainda funciona como diodo. Ele não confirma a tensão Zener.
Teste da tensão Zener: Para saber se o diodo realmente está regulando na tensão correta, é preciso alimentá-lo em polarização reversa.
Você pode fazer isso com:
- Uma fonte DC maior do que a tensão do diodo
- Um resistor em série
- Um multímetro para medir a tensão sobre o diodo
O circuito básico é:
- Fonte positiva → resistor → cátodo do Zener
- Ânodo do Zener → negativo da fonte
Depois, meça a tensão nos terminais do diodo. Por exemplo:
- Um diodo Zener 5,1V deve medir aproximadamente 5,1V
- Um diodo Zener 12V deve medir perto de 12V
- Um diodo Zener 15V deve medir próximo de 15V
É normal haver uma pequena variação de alguns décimos de volt.
Qual resistor usar? O resistor serve para limitar a corrente e evitar que o diodo queime durante o teste.
Uma combinação comum é:
- Fonte de 12V + resistor de 1kΩ para testar Zener de 5V
- Fonte de 24V + resistor de 1kΩ para testar Zener de 12V ou 15V
Quanto maior a diferença entre a tensão da fonte e a tensão Zener, mais importante é usar um resistor adequado.
Como saber se o diodo Zener está queimado?
Ele pode estar danificado quando:
- Conduz corrente nos dois sentidos
- Não conduz em nenhum sentido
- Mede uma tensão muito diferente da esperada
- Fica em curto ou circuito aberto
Por exemplo, um diodo Zener 12V que mede apenas 2V ou deixa passar toda a tensão da fonte provavelmente está queimado.

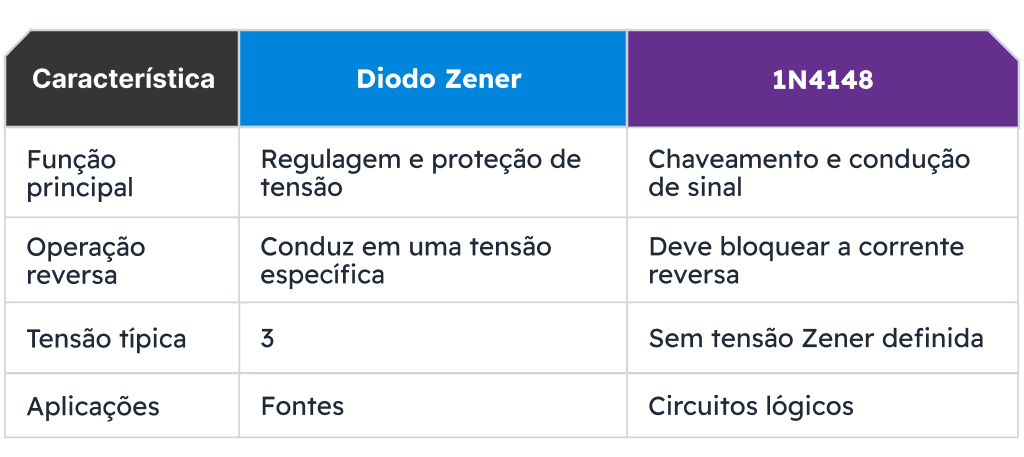

Diodo Zener e diodo 1N4148 é a mesma coisa?
Não. O 1N4148 não é um diodo Zener. Essa é uma confusão bastante comum, principalmente porque muita gente pesquisa por “diodo Zener 4148”. Porém, o 1N4148 é um diodo de sinal, usado para chaveamento rápido e pequenas correntes, enquanto o diodo Zener é feito para estabilizar tensão.
As principais diferenças são:
O 1N4148 funciona como um diodo comum: ele conduz no sentido direto e bloqueia no sentido reverso. Se a tensão reversa ficar muito alta, ele pode ser danificado. Já o Zener é projetado justamente para trabalhar no sentido reverso, mantendo uma tensão fixa. Por isso, não é possível substituir um diodo Zener 5V, 12V ou 15V por um 1N4148.
Se o seu circuito precisa estabilizar ou limitar a tensão, você deve usar um diodo Zener com o valor correto, como:
- 1N4733A para 5,1V
- 1N4742A para 12V
- 1N4744A para 15V
O 1N4148 só deve ser usado quando a função do circuito for conduzir ou bloquear sinais rapidamente.
Como escolher o diodo Zener certo?
Para escolher o diodo ideal, é preciso observar quatro fatores principais: tensão, potência, corrente e encapsulamento.
Tensão Zener
O primeiro passo é definir qual tensão o circuito precisa. A tensão do diodo deve ser igual ou ligeiramente acima da tensão que você deseja estabilizar ou limitar.
Por exemplo:
- Para proteger um circuito de 5V, use um diodo Zener de 5,1V
- Para uma fonte de 12V, use um diodo Zener 12V
- Para uma saída de 15V, use um diodo Zener 15V
Escolher uma tensão errada pode fazer o circuito não funcionar corretamente ou deixar os componentes desprotegidos.
Potência do diodo
Além da tensão, é importante verificar a potência suportada pelo componente. Os diodos Zener mais comuns aparecem em potências como:
- 0,5W
- 1W
- 3W
- 5W
Quanto maior a corrente que passa pelo diodo, maior deve ser sua potência. Por exemplo, um diodo Zener 12V de 1W suporta menos corrente do que um modelo de 5W com a mesma tensão.
A potência pode ser calculada pela fórmula:
- Potência = tensão × corrente
Ou seja:
- Um Zener de 12V conduzindo 50 mA dissipa cerca de 0,6W
- Nesse caso, um modelo de 1W seria suficiente
É sempre recomendável deixar uma margem de segurança para evitar aquecimento excessivo.
Corrente do circuito
O diodo Zener precisa suportar a corrente que passará por ele sem superaquecer. Por isso, além de escolher a tensão correta, é necessário dimensionar o resistor em série para limitar a corrente. Se a corrente for muito alta, o diodo pode queimar, mesmo que a tensão esteja correta.

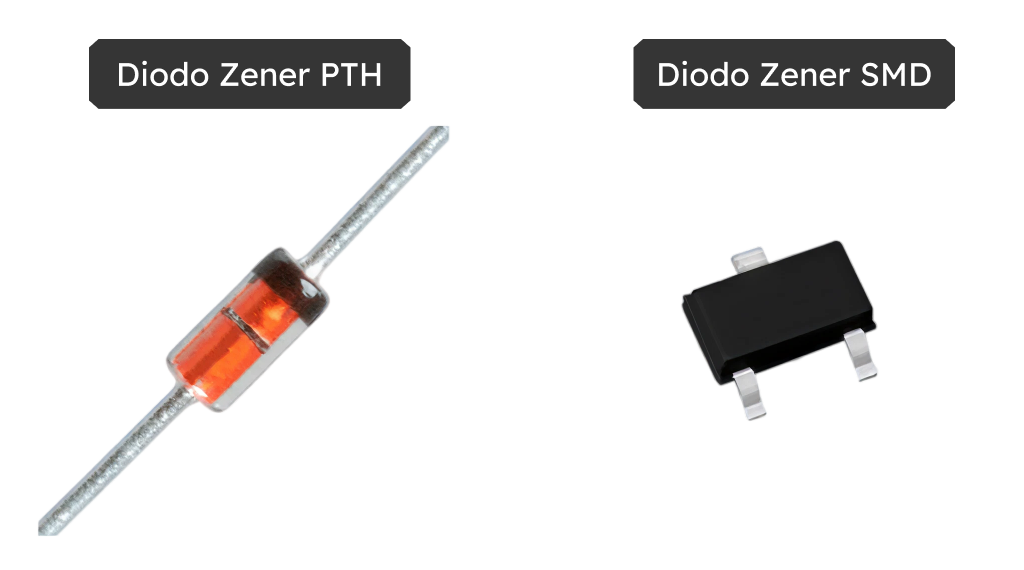

Encapsulamento: tradicional ou SMD
Também vale observar o formato físico do componente.
Os modelos mais comuns são:
- Encapsulamento tradicional (PTH), como DO-35 ou DO-41
- Diodo Zener SMD, usado em placas compactas e eletrônicos modernos
O diodo Zener SMD funciona da mesma forma que o modelo tradicional. A diferença está apenas no tamanho e na forma de montagem. Se você está montando o circuito em protoboard ou soldando manualmente, o modelo tradicional costuma ser mais fácil de usar. Já para placas compactas ou projetos mais avançados, o diodo Zener SMD pode ser a melhor escolha.
Conclusão
O diodo Zener é um dos componentes mais simples e úteis da eletrônica. Ele pode ser usado para estabilizar tensão, proteger circuitos contra sobretensão e criar referências de tensão em diferentes aplicações.
Ao longo do artigo, vimos que a escolha do modelo depende principalmente da tensão desejada, da potência e do encapsulamento. Também mostramos como identificar os códigos mais comuns na tabela de diodos Zener e como testar o componente corretamente. Se você precisa de um diodo Zener 5V, 12V, 15V ou de versões SMD para placas compactas, vale sempre conferir a tensão e a potência antes de usar no circuito.
