O ESP32 é a evolução do já popular e consagrado ESP8266. Com muito mais recursos computacionais, com conectividade Bluetooth e com a mesma facilidade de se utilizar (na Arduino IDE) de sempre, o ESP32 é uma ótima escolha para aqueles que querem fazer projetos no contexto de Internet das Coisas (IoT). E, assim como acontece nos ESP8266, é possível utilizar MQTT nos ESP32, tornando assim praticamente infinitas as possibilidades de aplicação desta placa. Mas e quanto a parte de visualização / atuação para fazer o monitoramento e controle via MQTT? É exatamente disso que este artigo se trata: como utilizar MQTT na ESP32 para monitorar e controlar periféricos (no caso: um LED e um sensor de temperatura e umidade DHT22) e, além disso, como utilizar o MQTT DASH, um aplicativo Android que permite você construir no seu smartphone um dashboard MQTT.
Material necessário
Para fazer o projeto mostrado neste artigo, você precisará de:
- Uma placa ESP32
- Um LED difuso de 5mm (da cor que desejar)
- Um sensor de temperatura e umidade DHT22
- Uma protoboard de 400 pontos
- Um resistor de 10k 1/4W
- Um resistor de 220 Ohm 1/4W
- Jumpers macho-macho
Além disso, você precisará de uma conectividade wi-fi à Internet e de um smartphone Android capaz de ter instalado o aplicativo MQTT DASH.
MQTT DASH – overview
O MQTT DASH é um aplicativo para smartphones Android capaz de montar um Dashboard baseado em informações vindas (ou a serem enviadas) por MQTT. Dessa forma, o controle e monitoramento de entradas e saídas em um ESP32, por exemplo, pode ser feito do seu smartphone Android através desse app, com visual bacana e com ótima performance. Este aplicativo é gratuito e está disponível para download no Google Play através deste link. Veja um exemplo de dashboard rodando em um smartphone.
O MQTT DASH funciona atribuindo cada item do dashboard (indicador/LED, botão, campo de texto, etc.) a um tópico MQTT diferente. Logo, cada item do dashboard exige um tópico MQTT distinto, sendo publicado/subescrito em um mesmo broker MQTT. Em outras palavras, tanto o MQTT DASH quanto sua placa, como por exemplo o ESP32, precisam estar no mesmo broker MQTT e publicarem as informações em tópicos de conhecimento de ambas as partes.
Como construir um dashboard no MQTT DASH?
Aqui, será mostrado como construir um exemplo de um dashboard com o app MQTT DASH, a fim de te dar base e conhecimentos para a construção do dashboard do projeto deste post.
Siga o procedimento abaixo:
- Primeiramente, faça a instalação do aplicativo em seu smartphone Android. Para isso, entre neste link e siga as instruções na tela.
- Uma vez instalado, abra o aplicativo. Uma tela como a mostrada na figura abaixo deverá aparecer. Nesta tela, clique no símbolo “+” no canto superior direito para adicionar um novo dashboard.
- Uma tela de cadastro deste novo dashboard irá aparecer.
Preencha seus campos conforme mostrado na figura abaixo e clique no ícone de um disquete (canto superior direito) para salvar o dashboard.
- Criado o novo dashboard, sua tela deverá parecer conforme mostra figura.
Para adicionar um item a este dashboard, clique no símbolo “+” no canto superior direito.
- Após clicar no símbolo “+” (canto superior direito), irão aparecer algumas opções de itens a serem adicionados no dashboard. Escolha o item “Switch/button”.
- Feito isso, uma tela para preencher as informações deste botão irão aparecer.
Preencha as informações conforme mostra a figura a seguir e clique no ícone de um disquete (canto superior direito) para salvar o item no dashboard.
Observe na imagem que, por default, o botão irá publicar no seu tópico correpondente (topico_mqt_do_botao1) a string “1” caso este for acionado e, consequentemente, a string “0” caso este for desacionado. - De volta à tela do dashboard, agora ela contará com o botão que foi adicionado, conforme mostra a figura abaixo.
Agora, vamos adicionar um campo de texto. Para isso, clique no símbolo “+” (canto superior direito) e selecione a opção “Text”.
- Na tela de informações do campo de texto (a ser adicionado em seu dashboard), preencha as informações. Feito isso, clique no ícone de um disquete (canto superior direito) para salvar o item no dashboard.
- Seu dashboard está concluído! Sua aparência final deve ser conforme mostrado na figura abaixo.
Para visualizar o envio das strings “1” e “0” conforme se daciona e desaciona os botões, conecte-se ao broker e subescreva-se ao tópico “topico_mqtt_do_botao1”. Já para enviar um texto qualquer ao campo texto de seu dashboard, conecte-se ao brokerpublique qualquer string no tópico “topico_mqtt_do_campo_texto1”
Criando o dashboard para o projeto deste post
Para o projeto deste post, utilize o que foi ensinado no tópico anterior e crie um dashboard com as seguintes características:
- Nome do dashboard: ESP32 e MQTT DASH
- Endereço do broker: iot.eclipse.org
- Porta: 1883
- Botão: criar um botão de nome “LED”, com nome de tópico igual a “topico_liga_desliga_led”
- Campo de texto: criar um campo de texto de nome “Temperatura”, com nome de tópico igual a “topico_sensor_temperatura”
- Campo de texto: criar um campo de texto de nome “Umidade”, com nome de tópico igual a “topico_sensor_umidade”
IMPORTANTE: para evitar que você envie e/ou receba comandos de outras pessoas pelos menos tópicos no broker MQTT, sugiro fortemente alterar os nomes dos tópicos no dashboard e no código para algo mais particular seu.

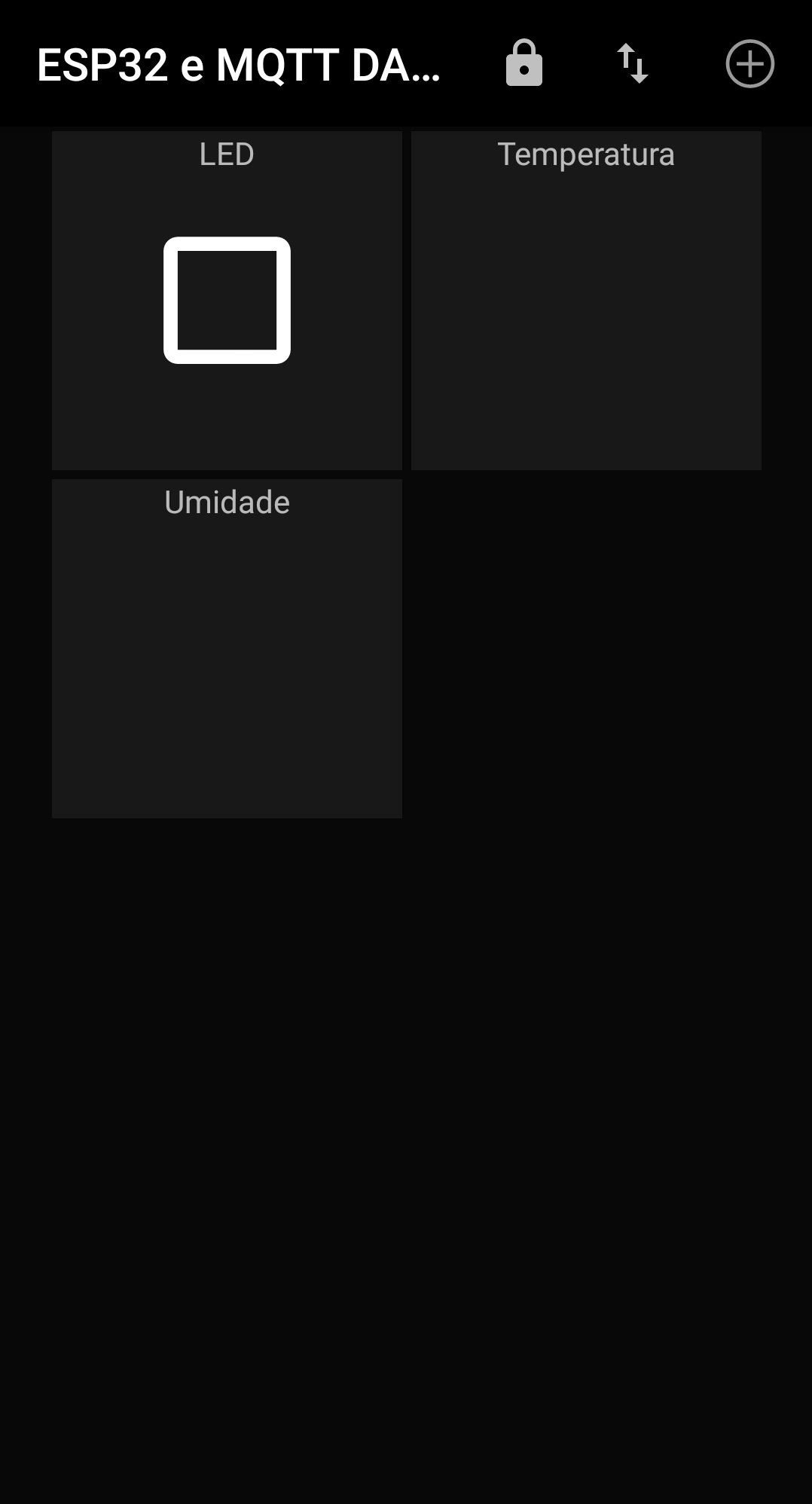

Tal dashboard deverá se parecer conforme mostrado abaixo.
Bibliotecas necessárias para o ESP32 e MQTT
As bibliotecas necessárias para o ESP32 utilizar MQTT e DHT22 são as mesmas utilizadas em qualquer outro Arduino, incluindo o NodeMCU (ESP8266). Portanto, instale-as da mesma forma que no caso de uso de um Ardino comum. Como referência, seguem alguns posts que contém instruções para instalação das bibliotecas utilizadas neste projeto:
- Biblioteca MQTT (PubSubClient): Controle e Monitoramento IoT com NodeMCU e MQTT
- Biblioteca do sensor de temperatura e umidade DHT22: Estação Meteorológica com Arduino
- Instalar também a “Adafruit Unified Sensor Library” pela Arduino IDE
Circuito esquemático do projeto
O circuito esquemático do projeto pode ser visto na figura a seguir.
Código-fonte
O código-fonte do projeto está a seguir:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 |
/* * Projeto: controle e monitoramento de periféricos no ESP32 * via MQTT com app MQTT DASH * Autores: Pedro Bertoleti e MakerHero * Data: Fevereiro/2019 */ #include <DHT.h> #include <WiFi.h> #include <PubSubClient.h> /* Definições do LED */ #define PIN_LED 25 /* Definicoes do sensor DHT22 */ #define DHTPIN 26 //GPIO que está ligado o pino de dados do sensor //#define DHTTYPE DHT11 #define DHTTYPE DHT22 //sensor em utilização: DHT22 //#define DHTTYPE DHT21 /* Defines do MQTT */ #define TOPICO_SUBSCRIBE_LED "topico_liga_desliga_led" #define TOPICO_PUBLISH_TEMPERATURA "topico_sensor_temperatura" #define TOPICO_PUBLISH_DISTANCIA "topico_sensor_distancia" #define TOPICO_PUBLISH_UMIDADE "topico_sensor_umidade" #define ID_MQTT "esp32_mqtt" //id mqtt (para identificação de sessão) //IMPORTANTE: este deve ser único no broker (ou seja, // se um client MQTT tentar entrar com o mesmo // id de outro já conectado ao broker, o broker // irá fechar a conexão de um deles). /* Variaveis, constantes e objetos globais */ DHT dht(DHTPIN, DHTTYPE); const char* SSID = " "; // SSID / nome da rede WI-FI que deseja se conectar const char* PASSWORD = " "; // Senha da rede WI-FI que deseja se conectar const char* BROKER_MQTT = "iot.eclipse.org"; //URL do broker MQTT que se deseja utilizar int BROKER_PORT = 1883; // Porta do Broker MQTT //Variáveis e objetos globais WiFiClient espClient; // Cria o objeto espClient PubSubClient MQTT(espClient); // Instancia o Cliente MQTT passando o objeto espClient /* Prototypes */ float faz_leitura_temperatura(void); float faz_leitura_umidade(void); void initWiFi(void); void initMQTT(void); void mqtt_callback(char* topic, byte* payload, unsigned int length); void reconnectMQTT(void); void reconnectWiFi(void); void VerificaConexoesWiFIEMQTT(void); /* * Implementações */ /* Função: faz a leitura de temperatura (sensor DHT22) * Parametros: nenhum * Retorno: temperatura (graus Celsius) */ float faz_leitura_temperatura(void) { float t = dht.readTemperature(); float result; if (! (isnan(t)) ) result = t; else result = -99.99; return result; } /* Função: faz a leitura de umidade relativa do ar (sensor DHT22) * Parametros: nenhum * Retorno: umidade (0 - 100%) */ float faz_leitura_umidade(void) { float h = dht.readHumidity(); float result; if (! (isnan(h)) ) result = h; else result = -99.99; return result; } /* Função: inicializa e conecta-se na rede WI-FI desejada * Parâmetros: nenhum * Retorno: nenhum */ void initWiFi(void) { delay(10); Serial.println("------Conexao WI-FI------"); Serial.print("Conectando-se na rede: "); Serial.println(SSID); Serial.println("Aguarde"); reconnectWiFi(); } /* Função: inicializa parâmetros de conexão MQTT(endereço do * broker, porta e seta função de callback) * Parâmetros: nenhum * Retorno: nenhum */ void initMQTT(void) { MQTT.setServer(BROKER_MQTT, BROKER_PORT); //informa qual broker e porta deve ser conectado MQTT.setCallback(mqtt_callback); //atribui função de callback (função chamada quando qualquer informação de um dos tópicos subescritos chega) } /* Função: função de callback * esta função é chamada toda vez que uma informação de * um dos tópicos subescritos chega) * Parâmetros: nenhum * Retorno: nenhum */ void mqtt_callback(char* topic, byte* payload, unsigned int length) { String msg; /* obtem a string do payload recebido */ for(int i = 0; i < length; i++) { char c = (char)payload[i]; msg += c; } Serial.print("Chegou a seguinte string via MQTT: "); Serial.println(msg); /* toma ação dependendo da string recebida */ if (msg.equals("1")) { digitalWrite(PIN_LED, HIGH); Serial.print("LED aceso mediante comando MQTT"); } if (msg.equals("0")) { digitalWrite(PIN_LED, LOW); Serial.print("LED apagado mediante comando MQTT"); } } /* Função: reconecta-se ao broker MQTT (caso ainda não esteja conectado ou em caso de a conexão cair) * em caso de sucesso na conexão ou reconexão, o subscribe dos tópicos é refeito. * Parâmetros: nenhum * Retorno: nenhum */ void reconnectMQTT(void) { while (!MQTT.connected()) { Serial.print("* Tentando se conectar ao Broker MQTT: "); Serial.println(BROKER_MQTT); if (MQTT.connect(ID_MQTT)) { Serial.println("Conectado com sucesso ao broker MQTT!"); MQTT.subscribe(TOPICO_SUBSCRIBE_LED); } else { Serial.println("Falha ao reconectar no broker."); Serial.println("Havera nova tentatica de conexao em 2s"); delay(2000); } } } /* Função: verifica o estado das conexões WiFI e ao broker MQTT. * Em caso de desconexão (qualquer uma das duas), a conexão * é refeita. * Parâmetros: nenhum * Retorno: nenhum */ void VerificaConexoesWiFIEMQTT(void) { if (!MQTT.connected()) reconnectMQTT(); //se não há conexão com o Broker, a conexão é refeita reconnectWiFi(); //se não há conexão com o WiFI, a conexão é refeita } /* Função: reconecta-se ao WiFi * Parâmetros: nenhum * Retorno: nenhum */ void reconnectWiFi(void) { //se já está conectado a rede WI-FI, nada é feito. //Caso contrário, são efetuadas tentativas de conexão if (WiFi.status() == WL_CONNECTED) return; WiFi.begin(SSID, PASSWORD); // Conecta na rede WI-FI while (WiFi.status() != WL_CONNECTED) { delay(100); Serial.print("."); } Serial.println(); Serial.print("Conectado com sucesso na rede "); Serial.print(SSID); Serial.println("IP obtido: "); Serial.println(WiFi.localIP()); } /* Função de setup */ void setup() { Serial.begin(115200); /* Configuração do pino ligado ao LED como output e inicialização do mesmo em LOW */ pinMode(PIN_LED, OUTPUT); digitalWrite(PIN_LED,LOW); /* Inicializacao do sensor de temperatura */ dht.begin(); /* Inicializa a conexao wi-fi */ initWiFi(); /* Inicializa a conexao ao broker MQTT */ initMQTT(); } /* Loop principal */ void loop() { char temperatura_str[10] = {0}; char umidade_str[10] = {0}; /* garante funcionamento das conexões WiFi e ao broker MQTT */ VerificaConexoesWiFIEMQTT(); /* Compoe as strings a serem enviadas pro dashboard (campos texto) */ sprintf(temperatura_str,"%.2fC", faz_leitura_temperatura()); sprintf(umidade_str,"%.2f", faz_leitura_umidade()); /* Envia as strings ao dashboard MQTT */ MQTT.publish(TOPICO_PUBLISH_TEMPERATURA, temperatura_str); MQTT.publish(TOPICO_PUBLISH_UMIDADE, umidade_str); /* keep-alive da comunicação com broker MQTT */ MQTT.loop(); /* Refaz o ciclo após 2 segundos */ delay(2000); } |
Projeto em ação!
Veja uma foto do dashboard em ação.
Gostou deste post sobre como fazer controle e monitoramento de periféricos no ESP32 através de um dashboard MQTT (app MQTT DASH) para Android? Deixe seu comentário logo abaixo.
