Quem disse que nem mesmo o bom e velho Jogo da velha não poderia ficar digital? Chegou a hora de parar de gastar papel (ou giz, caso você jogue no quadro da escola) e aprender um pouco mais sobre programação e eletrônica. Neste post ensinaremos vocês a montar um jogo da velha com microcontrolador PIC e eletrônica usando componentes simples.
Lista de componentes
Para este projeto precisaremos dos seguintes componentes:
- 2x capacitor de 100 nF. Pode ser cerâmico ou de poliéster;
- 1x microcontrolador PIC16F628A;
- 9x LED bicolor catodo comum;
- 3x transistor NPN BC337;
- 3x resistores de 1 kΩ;
- 3x resistores de 470 Ω;
- 3x resistores de 330 Ω;
- 5x resistores de 4,7 kΩ;
- 2x Push Buttons;
- 1x placa perfurada;
- Jumpers Macho-Macho.
Perceba que não usaremos nenhum componente difícil de ser comprado, e o microcontrolador pode facilmente ser trocado por qualquer outro modelo ou até mesmo empregar uma placa Arduino, para aqueles que tem um pouco mais de conhecimento.
Montagem do circuito
Vamos ao circuito do projeto jogo da velha com microcontrolador PIC. A montagem é bem simples e rápida como pode ser visto na imagem a seguir:
Recomendamos que vocês montem a matriz de LEDs na placa perfurada, pois tal montagem ficaria visualmente complicada tanto na protoboard quanto feita soldando fios aos terminais dos LEDs. Esta montagem não foi mostrada aqui usando o Fritzing pois ficava visualmente poluído e incompreensível.
Para montar a matriz, ligue todos os pinos da mesma cor de cada coluna juntos e os catodos de todos os LEDs da mesma linha juntos.
Usando o PIC16F628A, a ligação ficará da seguinte forma (todas as ligações podem ser alteradas no código facilmente):
A pinagem do PIC pode ser vista na seguinte imagem para facilitar a compreensão:
Ao finalizar a montagem, basta programar o PIC com o código abaixo e alimentar o circuito com tensões de 3 a 5 Volts no máximo, podendo vir de baterias, pilhas, carregador portátil ou porta USB.
Veja abaixo como ficou o projeto montado na placa perfurada:
Para jogar é simples: pressione o botão “move” para escolher a posição onde quer jogar e pressione o botão “joga” para fazer a jogada na posição. Cada vez que um jogador ganhar, a pontuação deste será exibida na matriz, que depois de um tempo apagará e o jogo irá começar novamente. A cada 9 ponto de qualquer um dos jogadores, a contagem da pontuação irá zerar. Caso dê velha (nenhum jogador ganhou na partida), a matriz se apaga e o jogo recomeça.
Programa do jogo da velha com microcontrolador PIC
O programa pode assustar porém é fácil de ser compreendido. Veja abaixo o programa para o Jogo da Velha com microcontrolador PIC. Cada parte está bem comentada e explicarei mais sobre ele abaixo. O código também pode ser encontrado no Github Gist.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 |
// PIC16F628A Configuration Bit Settings // 'C' source line config statements // CONFIG #pragma config FOSC = INTOSCIO // Oscillator Selection bits (INTOSC oscillator: I/O function on RA6/OSC2/CLKOUT pin, I/O function on RA7/OSC1/CLKIN) #pragma config WDTE = OFF // Watchdog Timer Enable bit (WDT disabled) #pragma config PWRTE = ON // Power-up Timer Enable bit (PWRT enabled) #pragma config MCLRE = ON // RA5/MCLR/VPP Pin Function Select bit (RA5/MCLR/VPP pin function is MCLR) #pragma config BOREN = ON // Brown-out Detect Enable bit (BOD enabled) #pragma config LVP = OFF // Low-Voltage Programming Enable bit (RB4/PGM pin has digital I/O function, HV on MCLR must be used for programming) #pragma config CPD = OFF // Data EE Memory Code Protection bit (Data memory code protection off) #pragma config CP = OFF // Flash Program Memory Code Protection bit (Code protection off) #include <xc.h> #define _XTAL_FREQ 4000000 #define SEL PORTAbits.RA3 #define MOVE PORTAbits.RA4 //declara as variáveis necessariamente globais unsigned char verde[3][3], vermelho[3][3], cursor[3][3], linha, conta, cor; bit pisca; //rotina da interrupção void interrupt ISR() { //confere se a interrupção é devido a overflow no Timer0 if(T0IF) { //zera o PORTB pra evitar "sombras" nos LEDs PORTB = 0; //ativa o pino do PORTA correspondente a cada linha if(linha == 0) PORTA = 1; else if(linha == 1) PORTA = 2; else if(linha == 2) PORTA = 4; //Lógica para acender cada LED PORTBbits.RB0 = vermelho[linha][0] | (cursor[linha][0] & pisca & cor); PORTBbits.RB1 = vermelho[linha][1] | (cursor[linha][1] & pisca & cor); PORTBbits.RB2 = vermelho[linha][2] | (cursor[linha][2] & pisca & cor); PORTBbits.RB3 = verde[linha][0] | (cursor[linha][0] & pisca & !cor); PORTBbits.RB4 = verde[linha][1] | (cursor[linha][1] & pisca & !cor); PORTBbits.RB5 = verde[linha][2] | (cursor[linha][2] & pisca & !cor); //incrementa a variável linha para que na próxima interrupção a //próxima linha seja ativada linha++; if(linha == 3) linha = 0; //incrementa a variável conta para contar o tempo e fazer o //cursor piscar. conta++; if(conta == 100) { conta = 0; pisca = !pisca; } //reseta os parâmetros do Timer0 para a interrupção ocorrer novamente T0IF = 0; TMR0 = 131; } } //rotina para verificar se houve uma combinação válida em alguma matriz unsigned char testa_ganhou(unsigned char teste[3][3]) { //verifica se existe alguma coluna completa if(teste[0][0] && teste[1][0] && teste[2][0]) return 1; if(teste[0][1] && teste[1][1] && teste[2][1]) return 1; if(teste[0][2] && teste[1][2] && teste[2][2]) return 1; //verifica se existe alguma linha completa if(teste[0][0] && teste[0][1] && teste[0][2]) return 1; if(teste[1][0] && teste[1][1] && teste[1][2]) return 1; if(teste[2][0] && teste[2][1] && teste[2][2]) return 1; //verifica as duas diagonais if(teste[0][0] && teste[1][1] && teste[2][2]) return 1; if(teste[0][2] && teste[1][1] && teste[2][0]) return 1; //retorna zero se não há combinação válida return 0; } //rotina para verificar se "deu velha" //(todas as posições marcadas e ninguém ganhou) unsigned char testa_velha(unsigned char teste1[3][3], unsigned char teste2[3][3]) { unsigned char i, j, soma; soma = 0; //soma o valor de todas as posições das duas matrizes //se todas as 9 posições estiverem completas, o valor dá nove, //indicando que deu velha for(i = 0; i < 3; i++) { for(j = 0; j < 3; j++) soma += teste1[i][j] + teste2[i][j]; } if(soma == 9) return 1; else return 0; } //zera todas as posições na matriz void limpa_matriz(unsigned char matriz[3][3]) { unsigned char i, j; for(i = 0; i < 3; i++) { for(j = 0; j < 3; j++) matriz[i][j] = 0; } } void main(void) { //cria as variáveis locais unsigned char i, j, posicao, MOVE_Old, SEL_Old, pontuacao_vermelho, pontuacao_verde; //inicializa as matrizes e variáveis limpa_matriz(verde); limpa_matriz(vermelho); limpa_matriz(cursor); pisca = 1; linha = 0; posicao = 0; MOVE_Old = 1; SEL_Old = 1; cursor[0][0] = 1; cor = 0; pontuacao_vermelho = 0; pontuacao_verde = 0; //configura o PIC CMCON = 0xFF; VRCON = 0; TRISA = 0x18; TRISB = 0x00; PORTA = 1; PORTB = 0; OPTION_REG = 0xC2; TMR0 = 131; INTCON = 0xA0; T0IF = 0; while(1) { //testa se o botão que move o cursor está pressionado agora //mas não estava antes. Isso impede que ele se mova várias vezes em uma //unica pressionada. Se for verdade, muda a posição //e limpa a posição anterior. if(MOVE == 0 && MOVE_Old == 1) { cursor[posicao/3][posicao%3] = 0; posicao++; if(posicao == 9) posicao = 0; cursor[posicao/3][posicao%3] = 1; MOVE_Old = 0; } //verifica se o jogador soltou o botão if(MOVE == 1 && MOVE_Old == 0) MOVE_Old = 1; //Marca na matriz correspondente a posição da jogada //caso o jogador tenha pressionado o botão de jogada if(SEL == 0 && SEL_Old == 1) { if(cor == 0 && vermelho[posicao/3][posicao%3] == 0 && verde[posicao/3][posicao%3] == 0) { verde[posicao/3][posicao%3] = 1; cor = 1; } else if(cor == 1 && verde[posicao/3][posicao%3] == 0 && vermelho[posicao/3][posicao%3] == 0 ) { vermelho[posicao/3][posicao%3] = 1; cor = 0; } cursor[posicao/3][posicao%3] = 0; posicao++; if(posicao == 9) posicao = 0; cursor[posicao/3][posicao%3] = 1; SEL_Old = 0; } //verifica se o jogador soltou o botão if(SEL == 1 && SEL_Old == 0) SEL_Old = 1; //confere se o jogador da cor verde ganhou //se sim, mostra a pontuação com efeito, //reseta as matrizes e as variáveis de controle if(testa_ganhou(verde)) { limpa_matriz(vermelho); limpa_matriz(verde); limpa_matriz(cursor); pontuacao_verde++; cor = 0; for(i = 0; i < pontuacao_verde; i++) { verde[i/3][i%3] = 1; __delay_ms(200); } __delay_ms(1000); if(pontuacao_verde == 9) { for(i = pontuacao_verde+1; i > 0; i--) { verde[(i-1)/3][(i-1)%3] = 0; __delay_ms(100); } pontuacao_vermelho = 0; pontuacao_verde = 0; } __delay_ms(500); limpa_matriz(verde); linha = 0; posicao = 0; cursor[0][0] = 1; cor = 1; } //confere se o jogador da cor vermelha ganhou //se sim, mostra a pontuação com efeito, //reseta as matrizes e as variáveis de controle if(testa_ganhou(vermelho)) { limpa_matriz(vermelho); limpa_matriz(verde); limpa_matriz(cursor); pontuacao_vermelho++; cor = 1; for(i = 0; i < pontuacao_vermelho; i++) { vermelho[i/3][i%3] = 1; __delay_ms(200); } __delay_ms(1000); if(pontuacao_vermelho == 9) { for(i = pontuacao_vermelho+1; i > 0; i--) { vermelho[(i-1)/3][(i-1)%3] = 0; __delay_ms(100); } pontuacao_vermelho = 0; pontuacao_verde = 0; } __delay_ms(500); limpa_matriz(vermelho); linha = 0; posicao = 0; cursor[0][0] = 1; cor = 0; } //confere se deu velha //se sim, apaga a matriz por um segundo, //reseta as matrizes e as variáveis de controle if(testa_velha(verde, vermelho)) { limpa_matriz(verde); limpa_matriz(vermelho); limpa_matriz(cursor); __delay_ms(1000); linha = 0; posicao = 0; cursor[0][0] = 1; cor = 0; } } } |
Neste projeto utilizaremos o conceito de varredura para acionar os LEDs da matriz utilizando o mínimo de pinos do microcontrolador.
Para conseguir organizar os LEDs, utilizaremos 3 matrizes (vetores de duas dimensões) 3 x 3, ou seja, cada posição na matriz representa um LED. Duas matrizes armazenam as informações das posições marcadas por cada jogador (matriz verde e vermelho) e uma para gerenciar a posição do cursor na matriz de LEDs(matriz cursor).
Para transformar a variável “posicao” em índices para a matriz e simplificar o código, veja que usei “posicao/3″ para as linhas e “posicao%3″ para as colunas. Isto porque quando dividimos um número inteiro por outro inteiro, o programa arredondará o valor resultante retornando sempre um inteiro que é o que precisamos, já que a matriz não aceita índices decimais. O operador % nos retorna o resto da divisão de “posicao” por 3, ou seja, sempre 0, 1 ou 2. Quando “posicao” for, por exemplo, 3, a divisão por 3 dará 1 e o resto 0, ou seja, estou na primeira coluna da segunda linha.
A imagem a seguir mostra um exemplo em C desta lógica funcionando pra deixar as coisas um pouco mais claro:
A parte preta mostra a saída no terminal. A orientação é a mesma do programa: [linha][coluna]
A variável “cor” serve para controlar qual será o jogador a jogar na rodada atual.
Na nossa rotina de interrupção temos basicamente quatro tarefas sendo executadas:
- Limpar o PORTB, apagando as colunas, e ativar as linhas correspondentes à variável “linha“;
- Ativar ou não a saída de cada pino do PORTB correspondente a cada coluna em função da linha;
- fazer a contagem do tempo e, baseado nesta, controlar a variável responsável por fazer o LED do cursor piscar;
- Limpar a interrupção e recarregar o Timer0 para que a interrupção ocorra no tempo desejado.
A lógica para acender cada LED é a seguinte:
- Acende o LED se naquela posição atual da matriz há uma jogada feita OU (“|”);
- Acende o LED se o cursor está na posição atual E (“&”) a variável pisca é diferente de zero E a cor é a correta para a matriz atual (cor = 0 significa verde e cor = 1 significa vermelho).
Para saber se alguém ganhou, temos a rotina “testa_ganhou“. Nela o programa verifica se existe uma linha inteira, uma coluna inteira ou uma diagonal inteira preenchida naquela cor informada. Veja que a rotina pede uma matriz para analisar e retorna o valor um se alguém ganhou ou zero se não.
Para testar se “deu velha”, a rotina “testa_velha” pega ambas as matrizes e soma o valor de cada posição. Se todas as posições estiverem marcadas, esta soma terá que dar nove, afinal, temos nove posições valendo um ou zero. Assim como a outra rotina, esta retorna o valor um ou zero.

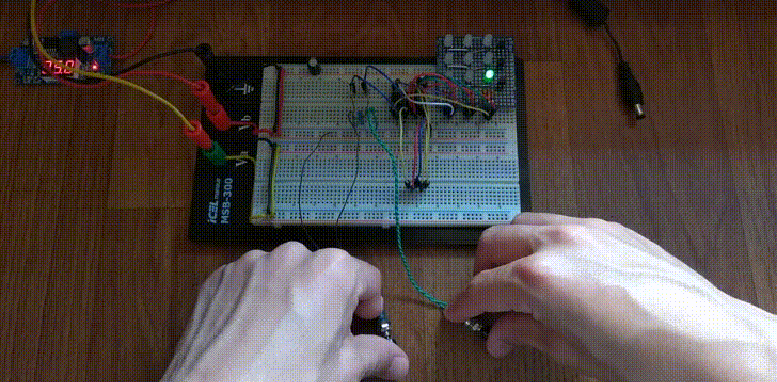

Veja abaixo o projeto em funcionamento:
Gostou do projeto Jogo da velha com microcontrolador PIC? Deixe seu comentário logo abaixo.
